CADRE POUR SUZUKI INTRUDER 800 1993

REPOSE PIED

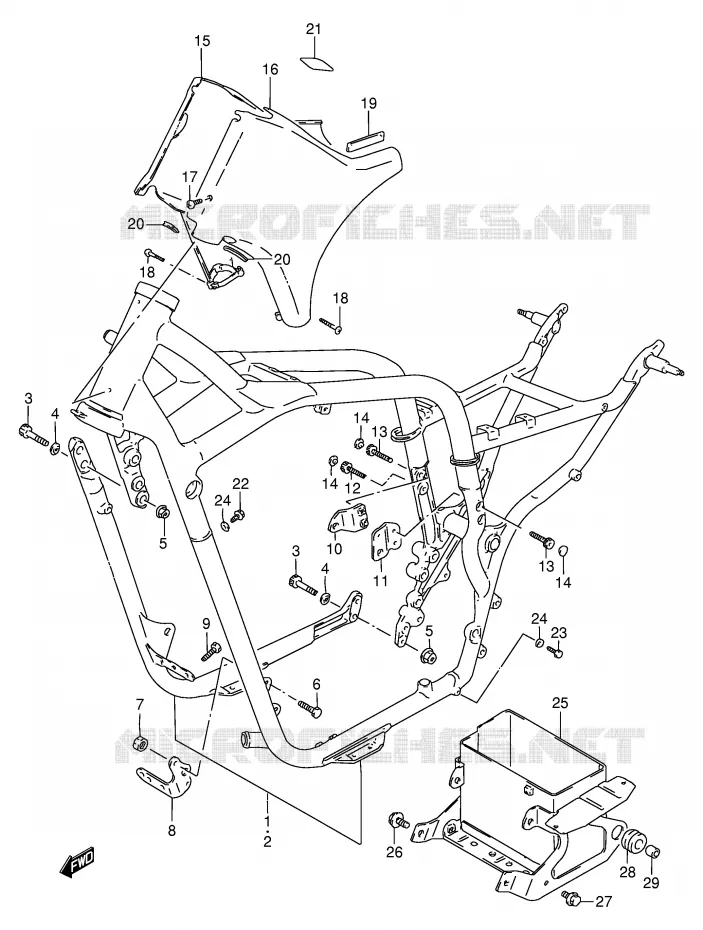

CADRE pour Suzuki INTRUDER 800 1993

(1)  02142-0610B-000
VIS
FRAME SET (BLUE)
(1)  41101-39813-19A
CADRE
FRAME SET (RED)
(1)  41101-39813-33J
CADRE
FRAME SET (BLACK)

(2)  41101-39813-1ZV
FRAME SET (GREEN)
(2)  41101-39813-20F
CADRE
FRAME SET (MAROON)
(2)  41101-39813-33J
CADRE
FRAME SET (BLACK)
(2)  41101-39813-19A
CADRE
FRAME SET (RED)
(2)  41101-39813-33J
CADRE

(3)  09106-10019-000
BOLT 10X33
BOLT, REAR

(3)  09106-10019-000
BOLT 10X33
BOLT, REAR

(4)  09164-10010-000
WASHER

(4)  09164-10010-000
WASHER

(5)  08319-3110A-000
ECROU
NUT (BLACK)

(5)  08319-3110A-000
ECROU
NUT (BLACK)

(5)  08319-3110A-000
ECROU
NUT (BLACK)
ECROU

(5)  08319-3110A-000
ECROU
NUT (BLACK)
ECROU

(6)  07130-0845B-000
BOLT
BOLT, UPPER,RH
(6)  01550-08207-000
VIS
BOLT

(7)  08319-3108A-000
ECROU
NUT, REAR

(8)  41920-38A00-019
SUPPORT MOTEUR

(9)  01570-0816A-000
VIS
BOLT

(10)  41950-38A11-019
PLATE
PLATE, NO.3 RH (BLUE)

(11)  41960-38A10-019
PATTE

(12)  07130-0830A-000
BOULON
BOLT, LOWER

(13)  09106-08070-000
BOLT 8X30
BOLT, UPPER

(13)  09106-08070-000
BOLT 8X30
BOLT, UPPER

(14)  09250-06004-000
CAP

(14)  09250-06004-000
CAP

(14)  09250-06004-000
CAP

(15)  47350-38A01-13L
CARTER LATERAL
COVER, FRAME HEAD RH (BLUE)
(15)  47350-38A01-33J
CARTER LATERAL
COVER, FRAME HEAD RH (BLACK)
(15)  47350-38A01-1ZV
CARTER LATERAL
COVER, FRAME HEAD RH (GREEN)
(15)  47350-38A01-20F
COVER, FRAME HEAD RH (MAROON)

(16)  47360-38A01-13L
CARTER LATERAL
COVER, FRAME HEAD LH (BLUE)
(16)  47360-38A01-19A
CARTER LATERAL
COVER, FRAME HEAD LH (RED)
(16)  47360-38A01-0CG
CARTER LATERAL BLEU VS800GLP
COVER, FRAME HEAD LH (BLUE)
(16)  47360-38A01-1ZV
CARTER LATERAL
COVER, FRAME HEAD LH (GREEN)
(16)  47360-38A01-20F
COVER, FRAME HEAD LH (MAROON)

(17)  02142-0610B-000
VIS
SCREW
(17)  02142-0510A-000
VIS
SCREW, SIDE COWL FRONT (5X10)

(18)  02112-0425B-000
VIS
SCREW

(18)  02112-0425B-000
VIS
SCREW

(18)  02112-0425B-000
VIS
SCREW
VIS

(18)  02112-0425B-000
VIS
SCREW
VIS

(18)  02112-0425B-000
VIS
SCREW

(18)  02112-0425B-000
VIS
SCREW

(18)  02112-0425B-000
VIS
SCREW
VIS

(18)  02112-0425B-000
VIS
SCREW
VIS

(19)  33652-07D00-000
CAOUTCHOUC
CUSHION, FRAME HEAD COVER

(20)  68241-04X50-300
ENJOLIVEUR
MOLDING, FRAME HEAD COVER

(20)  68241-04X50-300
ENJOLIVEUR
MOLDING, FRAME HEAD COVER

(20)  68241-04X50-300
ENJOLIVEUR
MOLDING, FRAME HEAD COVER

(20)  68241-04X50-300
ENJOLIVEUR
MOLDING, FRAME HEAD COVER

(20)  68241-04X50-300
ENJOLIVEUR
MOLDING, FRAME HEAD COVER
ENJOLIVEUR

(20)  68241-04X50-300
ENJOLIVEUR
MOLDING, FRAME HEAD COVER
ENJOLIVEUR

(21)  47358-38A00-000
CARTER LATERAL
TAPE, FRAME HEAD COVER

(22)  09360-06007-000
UNION
BOLT, AIR DUCT

(23)  01550-0610B-000
VIS
PLUG, OIL GALLERY

(24)  09168-06004-000
GASKET,6.2X11X1.2
WASHER

(24)  09168-06004-000
GASKET,6.2X11X1.2
WASHER

(25)  41540-38A12-000
SUPPORT
HOLDER, BATTERY

(26)  01550-1016A-000
VIS
PLUG,ADJUSTER HOLE

(27)  01550-0616B-000
VIS
BOLT REFER TO FIG.52A(H-10) FOR MO

(28)  09320-12031-000
CUSHION

(29)  09301-08009-000
BUSH
RONDELLE
(29)  09180-08189-000
SPACER,8.5X12X11
SPACER, HEADLAMP HOUSING
Référence Désignation Prix Unitaire TTC Qté
# 1

41101-39810-03F

02142-0610B-000
 411013981003F
VIS
FRAME SET (BLUE)
# 1

41101-39810-19A

411013981019A
CADRE
FRAME SET (RED)
Non disponible
# 1

41101-39811-33J

411013981133J
CADRE
FRAME SET (BLACK)
Non disponible
# 2

41101-39812-1ZV

41101398121ZV
FRAME SET (GREEN)
Non disponible
# 2

41101-39812-20F

411013981220F
CADRE
FRAME SET (MAROON)
Non disponible
# 2

41101-39812-33J

411013981233J
CADRE
FRAME SET (BLACK)
Non disponible
# 2

41101-39813-19A
411013981319A

411013981319A
CADRE
FRAME SET (RED)
Non disponible
# 2

41101-39813-33J
411013981333J

411013981333J
CADRE
Non disponible
# 3

09106-10019-000
0910610019000

0910610019000
BOLT 10X33
BOLT, REAR
# 4

09164-10010-000
0916410010000

0916410010000
WASHER
# 5

08319-31105-000

08319-3110A-000
 0831931105000
ECROU
NUT (BLACK)
# 6

01517-08205-000

07130-0845B-000
 0151708205000
BOLT
BOLT, UPPER, RH
# 6

01550-08203-000

01550-08207-000
 0155008203000
VIS
BOLT
# 7

08319-31085-000

08319-3108A-000
 0831931085000
ECROU
NUT, REAR
# 8

41920-38A00-019
4192038A00019

4192038A00019
SUPPORT MOTEUR
Non disponible
# 9

01137-08165-000

01570-0816A-000
 0113708165000
VIS
BOLT
# 10

41950-38A10-03F

41950-38A11-019
 4195038A1003F
PLATE
PLATE, NO.3 RH (BLUE)
# 11

41960-38A10-019
4196038A10019

4196038A10019
PATTE
# 12

07130-08303-000

07130-0830A-000
 0713008303000
BOULON
BOLT, LOWER
# 13

09106-08070-000
0910608070000

0910608070000
BOLT 8X30
BOLT, UPPER
# 14

09250-06004-000
0925006004000

0925006004000
CAP
# 15

47350-38A00-03F

47350-38A01-13L
 4735038A0003F
CARTER LATERAL
COVER, FRAME HEAD RH (BLUE)
# 15

47350-38A01-33J
4735038A0133J

4735038A0133J
CARTER LATERAL
COVER, FRAME HEAD RH (BLACK)
# 15

47350-38A01-1ZV
4735038A011ZV

4735038A011ZV
CARTER LATERAL
COVER, FRAME HEAD RH (GREEN)
Non disponible
# 15

47350-38A01-20F
4735038A0120F

4735038A0120F
COVER, FRAME HEAD RH (MAROON)
Non disponible
# 16

47360-38A00-03F

47360-38A01-13L
 4736038A0003F
CARTER LATERAL
COVER, FRAME HEAD LH (BLUE)
# 16

47360-38A00-0CG

47360-38A01-0CG
 4736038A000CG
CARTER LATERAL BLEU VS800GLP
COVER, FRAME HEAD LH (BLUE)
# 16

47360-38A00-19A

47360-38A01-19A
 4736038A0019A
CARTER LATERAL
COVER, FRAME HEAD LH (RED)
# 16

47360-38A01-33J

47360-38A01-13L
 4736038A0133J
CARTER LATERAL
CACHE
# 16

47360-38A01-1ZV
4736038A011ZV

4736038A011ZV
CARTER LATERAL
COVER, FRAME HEAD LH (GREEN)
Non disponible
# 16

47360-38A01-20F
4736038A0120F

4736038A0120F
COVER, FRAME HEAD LH (MAROON)
Non disponible
# 17

02142-05104-000

02142-0510A-000
 0214205104000
VIS
SCREW, SIDE COWL FRONT (5X10)
# 17

02142-06103-000

02142-0610B-000
 0214206103000
VIS
SCREW
# 18

02112-04253-000

02112-0425B-000
 0211204253000
VIS
SCREW
# 19

33652-07D00-000
3365207D00000

3365207D00000
CAOUTCHOUC
CUSHION, FRAME HEAD COVER
# 20

68241-04X50-300
6824104X50300

6824104X50300
ENJOLIVEUR
MOLDING, FRAME HEAD COVER
# 21

47358-38A00-000
4735838A00000

4735838A00000
CARTER LATERAL
TAPE, FRAME HEAD COVER
# 22

09360-06015-000

09360-06007-000
 0936006015000
UNION
BOLT, AIR DUCT
# 23

01517-06105-000

01550-0610B-000
 0151706105000
VIS
PLUG, OIL GALLERY
# 24

09168-06004-000
0916806004000

0916806004000
GASKET, 6.2X11X1.2
WASHER
# 25

41540-38A11-000

41540-38A12-000
 4154038A11000
SUPPORT
HOLDER, BATTERY
# 26

01517-10165-000

01550-1016A-000
 0151710165000
VIS
PLUG, ADJUSTER HOLE
# 27

01517-06164-000

01550-0616B-000
 0151706164000
VIS
BOLT REFER TO FIG.52A(H-10) FOR MO
# 28

09320-12031-000
0932012031000

0932012031000
CUSHION
# 29

09180-08001-000

09180-08189-000
 0918008001000
SPACER, 8.5X12X11
SPACER, HEADLAMP HOUSING
# 29

09301-08009-000
0930108009000

0930108009000
BUSH
RONDELLE
