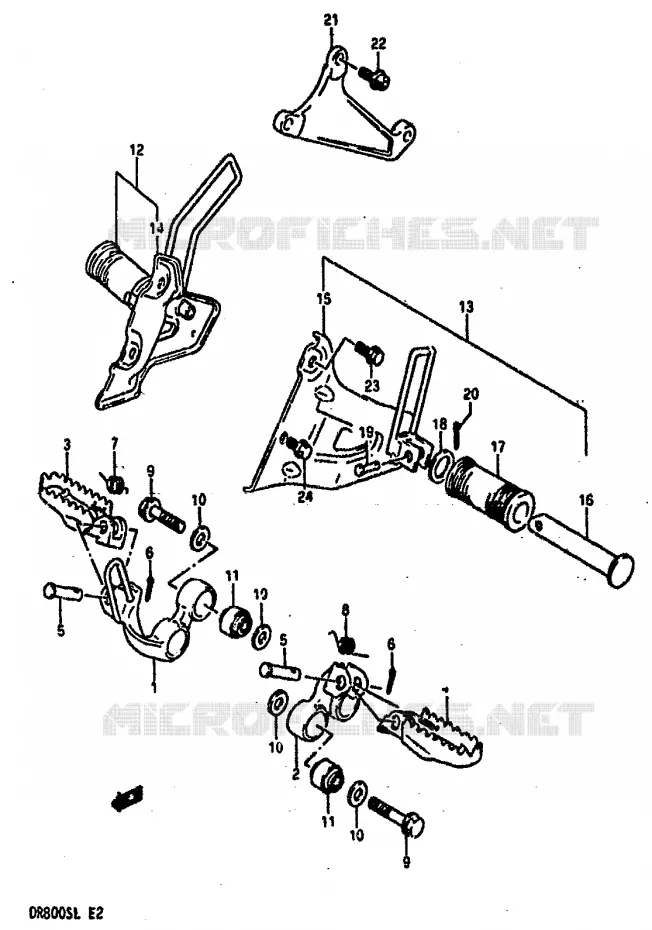

Vue éclatée

CADRE

REPOSE PIED POUR SUZUKI DR 800 1990

RESERVOIR D'ESSENCE

(1) 43510-44B01-019

BARRE DE REPOSE PIED
BAR,FOOTREST RH (BLACK)

(2) 43520-44B00-019

43520-44B00-019
BAR,FOOTREST LH (BLACK)

(3) 43550-44B10-019

REPOSE PIED

(4) 43560-44B10-019

REPOSE PIED

(5) 09200-10008-000

PIN
PIN 16X10

(6) 04111-2020A-000

GOUPILLE
PIN 12X10

(7) 09448-15008-XC0

SPRING
SPRING,RH

(8) 09448-15004-000

SPRING
SPRING,LH

(9) 09103-10126-000

BOLT

(10) 09160-10110-000

WASHER,10.1X23X2.3
WASHER

(11) 09319-10065-000

BUSH

(12) 43600-44B10-28W

REPOSE PIED

(13) 43700-44B00-28W

43700-44B00-28W
FOOTREST,PILLION LH (WHITE)

(14) 43650-44B11-28W

43650-44B11-28W
HOLDER,RH (WHITE)

(15) 43700-44B00-28W

43700-44B00-28W
HOLDER,LH (WHITE)

(16) 43610-03001-000

REPOSE PIED
BAR,PILLION FOOTREST

(17) 43612-44B00-000

CAOUTCHOUC
RUBBER

(18) 09160-19024-000

WASHER,19.5X32X2.0
WASHER (19.5X32X2)

(19) 09200-06010-000

PIN
PIN 16X10

(20) 04111-2015A-000

GOUPILLE
PIN 12X10

(21) 43811-44B00-21R

SUPPORT

(22) 09106-08151-000

BOULON
BOLT

(23) 09118-08141-000

BOLT

(24) 01580-08167-000

VIS
BOLT,LOWER LH

	Référence	Désignation	Qté
# 1	43510-44B00-019 4351044B00019	BARRE DE REPOSE PIED BAR, FOOTREST RH (BLACK)	Non disponible	0,00 €
# 2	43520-44B00-019 4352044B00019 4352044B00019	43520-44B00-019 BAR, FOOTREST LH (BLACK)	Non disponible	0,00 €
# 3	43550-44B10-019 4355044B10019 4355044B10019	REPOSE PIED	Non disponible	0,00 €
# 4	43560-44B10-019 4356044B10019 4356044B10019	REPOSE PIED	Non disponible	0,00 €
# 5	09200-10008-000 0920010008000 0920010008000	PIN PIN 16X10	3,79 €
# 6	04111-20208-000 04111-2020A-000 0411120208000	GOUPILLE PIN 12X10	1,73 €
# 7	09448-15008-000 0944815008000	SPRING SPRING, RH	Non disponible	0,00 €
# 8	09448-15004-000 0944815004000 0944815004000	SPRING SPRING, LH	3,28 €
# 9	09103-10124-000 09103-10126-000 0910310124000	BOLT	6,73 €
# 10	09160-10110-000 0916010110000 0916010110000	WASHER, 10.1X23X2.3 WASHER	Non disponible	0,00 €
# 11	09319-10057-000 0931910057000	BUSH	Non disponible	0,00 €
# 12	43600-44B10-28W 4360044B1028W 4360044B1028W	REPOSE PIED	Non disponible	0,00 €
# 13	43700-44B00-28W 4370044B0028W 4370044B0028W	43700-44B00-28W FOOTREST, PILLION LH (WHITE)	Non disponible	0,00 €
# 14	43650-44B11-28W 4365044B1128W 4365044B1128W	43650-44B11-28W HOLDER, RH (WHITE)	Non disponible	0,00 €
# 15	43750-44B00-28W 4375044B0028W	43700-44B00-28W HOLDER, LH (WHITE)	Non disponible	0,00 €
# 16	43610-03001-000 4361003001000 4361003001000	REPOSE PIED BAR, PILLION FOOTREST	8,42 €
# 17	43612-44B00-000 4361244B00000 4361244B00000	CAOUTCHOUC RUBBER	Non disponible	0,00 €
# 18	09160-19006-000 09160-19024-000 0916019006000	WASHER, 19.5X32X2.0 WASHER (19.5X32X2)	3,67 €
# 19	09200-06010-000 0920006010000 0920006010000	PIN PIN 16X10	2,22 €
# 20	04111-20158-000 04111-2015A-000 0411120158000	GOUPILLE PIN 12X10	1,81 €
# 21	43811-44B00-21R 4381144B0021R 4381144B0021R	SUPPORT	Non disponible	0,00 €
# 22	09106-08100-000 09106-08151-000 0910608100000	BOULON BOLT	4,52 €
# 23	09118-08141-000 0911808141000 0911808141000	BOLT	Non disponible	0,00 €
# 24	01187-08168-000 01580-08167-000 0118708168000	VIS BOLT, LOWER LH	3,96 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au REPOSE PIED de votre Suzuki DR 800 S de DR. Nous restons à votre disposition pour toute question.
