Cylindrée

Modèle

Année

Finition

Catalogue pièces

Vue éclatée

ETRIER DE FREIN ARRIERE

MAITRE CYLINDRE ARRIERE POUR SUZUKI DR 800 1990

OPTIONS

(1) 69600-44B01-000

CYLINDER ASSY,REAR MASTER

(2) 69600-34810-000

MAITRE CYLINDRE
PISTON/CUP SET

(3) 69692-00B21-000

COUPELLE
.YOKE

(4) 69670-44B00-000

BIELLETTE
ROD,PUSH

(5) 69693-05A00-000

ECROU
NUT

(6) 69691-00A00-000

COUPELLE
DUST SEAL

(7) 51162-70040-000

CIRCLIP

(8) 69672-00B20-000

CONNECTEUR
CONNECTOR

(9) 69686-34200-000

JOINT TORIQUE
O RING

(10) 69674-00B20-000

CLIP
CIRCLIP

(11) 09106-06064-000

BOLT

(12) 09200-08048-000

PIN
PIN 16X10

(13) 09160-08074-000

WASHER 8.5X13X1.6
WASHER

(14) 04111-2015A-000

GOUPILLE
PIN 12X10

(15) 69740-24A01-000

RESERVOIR LOOKEED
TANK ASSY, REAR RESERVOIR

(16) 59667-04700-000

DIAPHRAGME
DIAPHRAGM

(17) 69669-24A01-000

CHAPEAU
CAP

(18) 69689-04A00-000

VIS
SCREW

(19) 01550-0616B-000

VIS
VIS *

(20) 69750-44B00-000

PLATE,RESERVOIR TANK

(21) 09103-06078-000

BOLT 6X8
BOLT,PLATE

(22) 69730-44B01-000

HOSE,RESERVOIR TANK

(23) 09400-14301-000

CLAMP
CLAMP,HOSE UPPER

(24) 09401-12404-000

(CA) CLIP
CLAMP, HOSE LOWER

(25) 09403-19407-000

CLIP
CLAMP,HOSE GUIDE

(26) 02142-1612B-000

VIS
SCREW

(27) 69480-44B01-000

HOSE,REAR BRAKE

(28) 09360-10061-000

PIECES DE RECHANGE
UNION

(29) 09161-10009-000

WASHER,10X15X1.5
WASHER

(30) 69243-44B10-13L

GUIDE,BRAKE HOSE (SILVER)

(31) 02142-0616A-000

VIS
SCREW, CENTER COVER & FENDER

(32) 69261-44B00-000

PROTECTOR,BRAKE HOSE

(33) 01550-0616B-000

VIS
BOLT REFER TO FIG.52A(H-10) FOR MO

(34) 09169-06011-000

RONDELLE
WASHER

	Référence	Désignation	Qté
# 1	69600-44B01-000 6960044B01000 6960044B01000	CYLINDER ASSY, REAR MASTER	Non disponible	0,00 €
# 2	69600-34810-000 6960034810000 6960034810000	MAITRE CYLINDRE PISTON/CUP SET	49,03 €
# 3	69692-00B20-000 69692-00B21-000 6969200B20000	COUPELLE .YOKE	18,79 €
# 4	69670-44B00-000 6967044B00000 6967044B00000	BIELLETTE ROD, PUSH	24,59 €
# 5	69693-05A00-000 6969305A00000 6969305A00000	ECROU NUT	2,48 €
# 6	69691-00A00-000 6969100A00000 6969100A00000	COUPELLE DUST SEAL	8,34 €
# 7	51162-70040-000 5116270040000 5116270040000	CIRCLIP	4,15 €
# 8	69672-00B20-000 6967200B20000 6967200B20000	CONNECTEUR CONNECTOR	9,19 €
# 9	69686-34200-000 6968634200000 6968634200000	JOINT TORIQUE O RING	4,52 €
# 10	69674-00B20-000 6967400B20000 6967400B20000	CLIP CIRCLIP	6,26 €
# 11	09106-06064-000 0910606064000 0910606064000	BOLT	9,06 €
# 12	09200-08048-000 0920008048000 0920008048000	PIN PIN 16X10	3,94 €
# 13	09160-08074-000 0916008074000 0916008074000	WASHER 8.5X13X1.6 WASHER	Non disponible	0,00 €
# 14	04111-20158-000 04111-2015A-000 0411120158000	GOUPILLE PIN 12X10	1,81 €
# 15	69740-24A00-000 6974024A00000	RESERVOIR LOOKEED TANK ASSY, REAR RESERVOIR	Non disponible	0,00 €
# 16	59667-04700-000 5966704700000 5966704700000	DIAPHRAGME DIAPHRAGM	12,91 €
# 17	69669-24A01-000 6966924A01000 6966924A01000	CHAPEAU CAP	19,94 €
# 18	69689-04A00-000 6968904A00000 6968904A00000	VIS SCREW	Non disponible	0,00 €
# 19	01517-06167-000 01550-0616B-000 0151706167000	VIS VIS *	3,42 €
# 20	69750-44B00-000 6975044B00000 6975044B00000	PLATE, RESERVOIR TANK	Non disponible	0,00 €
# 21	09103-06078-000 0910306078000 0910306078000	BOLT 6X8 BOLT, PLATE	2,09 €
# 22	69730-44B01-000 6973044B01000 6973044B01000	HOSE, RESERVOIR TANK	Non disponible	0,00 €

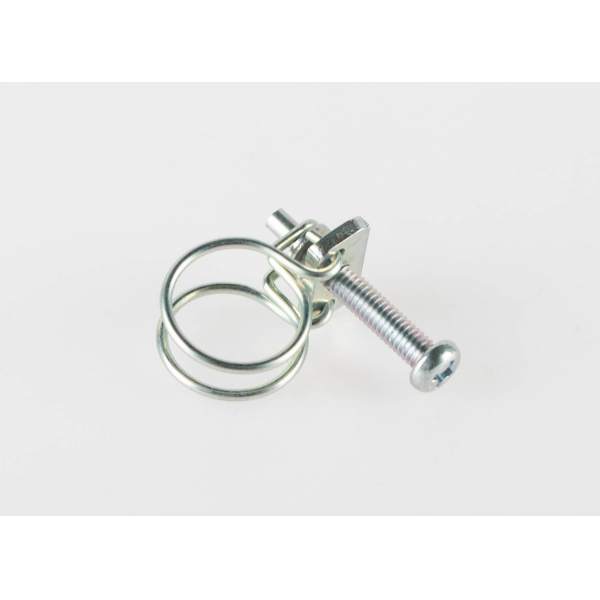

# 23	09400-14301-000 0940014301000 0940014301000	CLAMP CLAMP, HOSE UPPER	Non disponible	0,00 €
# 24	09401-12402-000 09401-12404-000 0940112402000	(CA) CLIP CLAMP, HOSE LOWER	3,23 €
# 25	09403-19404-000 09403-19407-000 0940319404000	CLIP CLAMP, HOSE GUIDE	4,70 €
# 26	02142-16128-000 02142-1612B-000 0214216128000	VIS SCREW	3,10 €
# 27	69480-44B01-000 6948044B01000 6948044B01000	HOSE, REAR BRAKE	Non disponible	0,00 €
# 28	09360-10017-000 09360-10061-000 0936010017000	PIECES DE RECHANGE UNION	7,44 €
# 29	09161-10009-000 0916110009000 0916110009000	WASHER, 10X15X1.5 WASHER	2,75 €
# 30	69243-44B10-13L 6924344B1013L 6924344B1013L	GUIDE, BRAKE HOSE (SILVER)	Non disponible	0,00 €
# 31	02142-06164-000 02142-0616A-000 0214206164000	VIS SCREW, CENTER COVER & FENDER	1,93 €
# 32	69261-44B00-000 6926144B00000 6926144B00000	PROTECTOR, BRAKE HOSE	Non disponible	0,00 €
# 33	01517-06164-000 01550-0616B-000 0151706164000	VIS BOLT REFER TO FIG.52A(H-10) FOR MO	3,42 €
# 34	09169-06037-000 09169-06011-000 0916906037000	RONDELLE WASHER	3,06 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au MAITRE CYLINDRE ARRIERE de votre Suzuki DR 800 S de DR. Nous restons à votre disposition pour toute question.
