BRAS OSCILLANT ARRIERE (MODELE F) REFER TO FIG.65 (K-3) FOR MODEL G

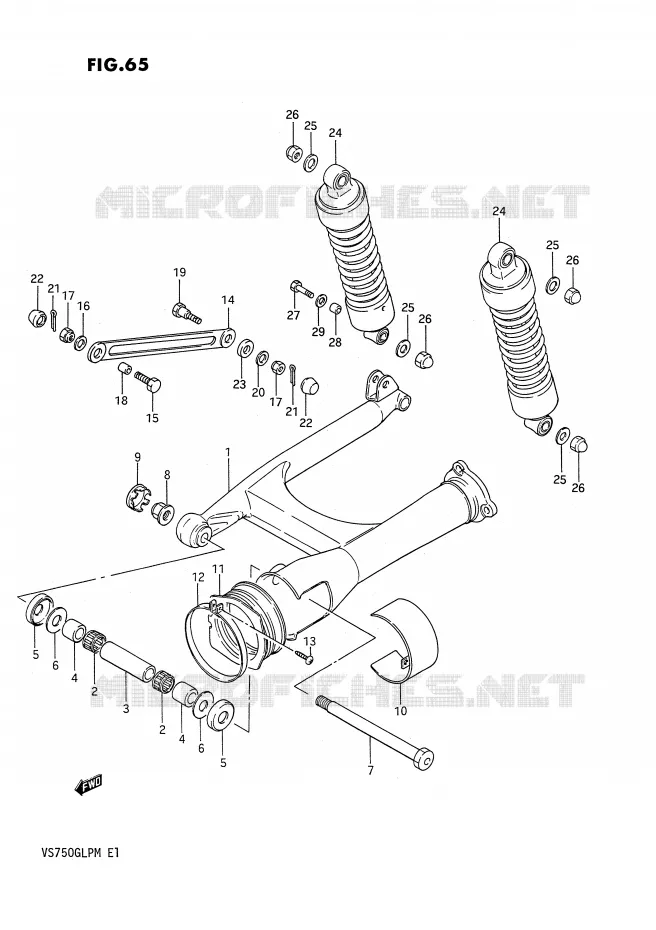

BRAS OSCILLANT ARRIERE (MODELE G) POUR SUZUKI INTRUDER 750 1986

BRAS OSCILLANT ARRIERE (MODELE H / J / K / L / M)

(1) 61100-38A10-019

BRAS OSCILLANT

(1) 61100-38A10-24D

61100-38A10-24D
SWINGING ARM, REAR (MAROON)

(1) 61100-38A10-24V

SWINGING ARM, REAR (BLUE)

(2) 09263-22022-000

ROLLER BEARING 22X29X20
BEARING

(3) 61282-38E01-000

ENTRETOISE
SPACER,12X17X60

(4) 61251-32400-000

BAGUE
RONDELLE

(5) 61262-45002-000

CACHE
DUST SEAL

(6) 08211-14341-000

WASHER,THRUST
THRUST WASHER

(7) 61211-38A00-000

AXE
SHAFT, PIVOT

(8) 08319-3114A-000

ECROU
NUT

(9) 61222-38A01-000

CHAPEAU
CAP, RH

(10) 61232-38A00-13L

CACHE
CAP, LH (BLACK)

(11) 61372-38A00-000

CAOUTCHOUC
DUST SEAL

(12) 09402-92306-XC0

COLLIER
CLAMP

(13) 03211-0425B-000

VIS
SCREW

(14) 64310-38A13-019

BARRE D'ANCRAGE
TORQUE LINK, REAR (BLACK)

(15) 09101-10037-000

BOLT
BOLT, FRONT

(16) 09160-10142-000

RONDELLE
WASHER, FRONT

(17) 09159-10059-000

NUT 10MM
NUT

(18) 09180-10137-000

SPACER,10.2X14X9.6
SPACER (10.2X14X9.60)

(19) 09111-10035-000

BOLT L:41
BOLT, REAR

(20) 09160-10142-000

RONDELLE
WASHER

(21) 04111-1620A-000

GOUPILLE
.PIN, COTTER

(22) 09251-13002-000

CAP

(23) 09320-12501-000

CUSHION

(24) 62100-38A53-000

AMORTISSEUR
ABSORBER ASSY, REAR SHOCK

(25) 09160-10093-000

WASHER 10.5X24X2.3
WASHER, LOWER

(26) 08313-10107-000

NUT
NUT, LOWER

(27) 09100-10247-000

BOLT 10X39

(28) 09180-10139-000

SPACER,10.2X14X20.7
SPACER, LOWER RH (10.2X14X20.70)

(29) 08322-0110B-000

RONDELLE
WASHER, LOWER RH REFER TO FIG.66 (J-4) FOR MODE

	Référence	Désignation	Qté
# 1	61100-38A10-019 6110038A10019 6110038A10019	BRAS OSCILLANT	Non disponible	0,00 €
# 1	61100-38A10-24D 6110038A1024D 6110038A1024D	61100-38A10-24D SWINGING ARM, REAR (MAROON)	Non disponible	0,00 €
# 1	61100-38A10-24V 6110038A1024V 6110038A1024V	SWINGING ARM, REAR (BLUE)	Non disponible	0,00 €
# 2	09263-22022-000 0926322022000 0926322022000	ROLLER BEARING 22X29X20 BEARING	34,40 €
# 3	61282-38A00-000 61282-38E01-000 6128238A00000	ENTRETOISE SPACER, 12X17X60	20,36 €
# 4	61251-32400-000 6125132400000 6125132400000	BAGUE RONDELLE	Non disponible	0,00 €
# 5	61262-45002-000 6126245002000 6126245002000	CACHE DUST SEAL	10,42 €
# 6	08211-14341-000 0821114341000 0821114341000	WASHER, THRUST THRUST WASHER	4,15 €
# 7	61211-38A00-000 6121138A00000 6121138A00000	AXE SHAFT, PIVOT	Non disponible	0,00 €
# 8	08319-31148-000 08319-3114A-000 0831931148000	ECROU NUT	12,25 €
# 9	61222-38A01-000 6122238A01000 6122238A01000	CHAPEAU CAP, RH	14,33 €
# 10	61232-38A00-019 61232-38A00-13L 6123238A00019	CACHE CAP, LH (BLACK)	39,36 €
# 11	61372-38A00-000 6137238A00000 6137238A00000	CAOUTCHOUC DUST SEAL	26,62 €
# 12	09402-92306-000 09402-92306-XC0 0940292306000	COLLIER CLAMP	8,22 €
# 13	03211-04255-000 03211-0425B-000 0321104255000	VIS SCREW	3,43 €
# 14	64310-38A11-019 64310-38A13-019 6431038A11019	BARRE D'ANCRAGE TORQUE LINK, REAR (BLACK)	19,46 €
# 15	09101-10037-000 0910110037000 0910110037000	BOLT BOLT, FRONT	3,90 €
# 16	09160-10057-000 09160-10142-000 0916010057000	RONDELLE WASHER, FRONT	3,23 €
# 17	09159-10059-000 0915910059000 0915910059000	NUT 10MM NUT	2,66 €
# 18	09180-10114-000 09180-10137-000 0918010114000	SPACER, 10.2X14X9.6 SPACER (10.2X14X9.60)	4,22 €
# 19	09111-10035-000 0911110035000 0911110035000	BOLT L:41 BOLT, REAR	6,76 €
# 20	09160-10085-000 09160-10142-000 0916010085000	RONDELLE WASHER	3,23 €
# 21	04111-16158-000 04111-1620A-000 0411116158000	GOUPILLE .PIN, COTTER	1,73 €
# 22	09251-13002-000 0925113002000 0925113002000	CAP	4,66 €
# 23	09320-12039-000 09320-12501-000 0932012039000	CUSHION	8,53 €
# 24	62100-38A03-000 62100-38A53-000 6210038A03000	AMORTISSEUR ABSORBER ASSY, REAR SHOCK	360,13 €
# 25	09160-10095-000 09160-10093-000 0916010095000	WASHER 10.5X24X2.3 WASHER, LOWER	2,88 €
# 26	08313-11107-000 08313-10107-000 0831311107000	NUT NUT, LOWER	3,79 €
# 27	09100-10247-000 0910010247000 0910010247000	BOLT 10X39	4,15 €
# 28	09180-10104-000 09180-10139-000 0918010104000	SPACER, 10.2X14X20.7 SPACER, LOWER RH (10.2X14X20.70)	5,63 €
# 29	08322-11104-000 08322-0110B-000 0832211104000	RONDELLE WASHER, LOWER RH REFER TO FIG.66 (J-4) FOR MODE	2,75 €
