CADRE NOTE : * : ASTERISK SHOWS EXPORT INSPECTION REQUIRED PARTS.

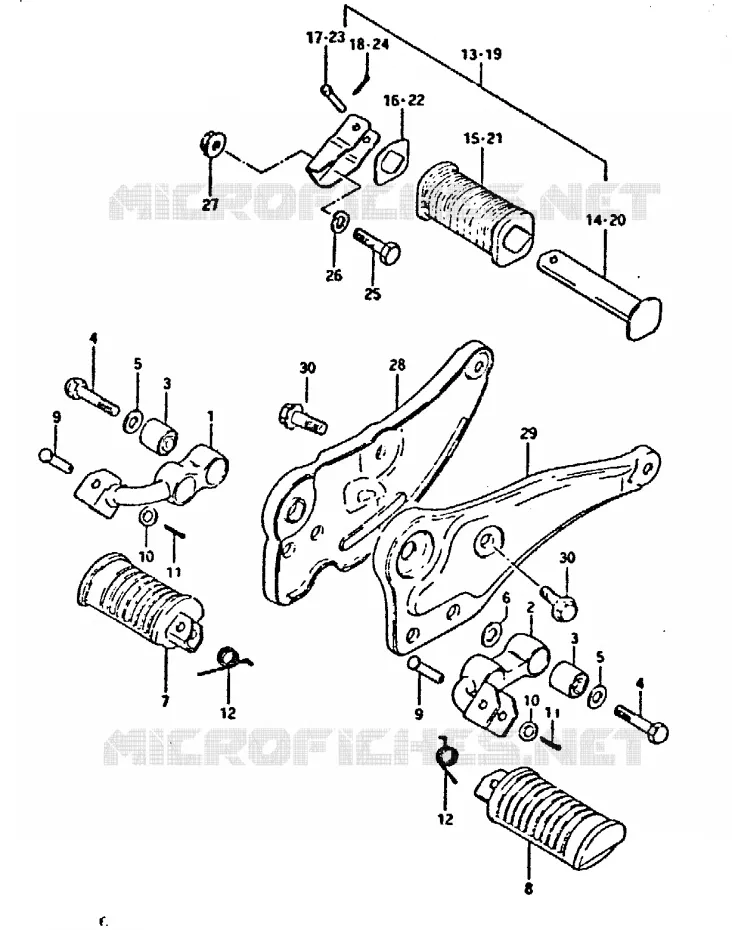

REPOSE PIED POUR SUZUKI GSX 750 1981

RESERVOIR D'ESSENCEE T : 24L)

(1) 43510-49210-000

BAR, FRONT FOOTREST RH

(2) 43520-49210-000

BAR, FRONT FOOTREST LH

(3) 09319-10008-000

BUSH
BUSHING

(4) 09104-10009-000

BOLT 10X50
BOLT

(5) 09160-10142-000

RONDELLE
WASHER

(5) 09160-10123-000

WASHER,10.5X20X2.3
WASHER

(6) 09160-10005-000

WASHER 10.5X20X3.2
WASHER

(7) 43550-37310-000

REPOSE PIED
COVER, RH

(8) 43560-37310-000

REPOSE PIED
COVER, LH

(9) 09200-08002-000

(10) 08322-01087-000

WASHER

(11) 04111-2015A-000

GOUPILLE
COTTER PIN

(12) 09448-14012-000

SPRING

(19) 43600-49201-000

FOOTREST, PILLION RH

(19) 43700-49201-000

FOOTREST, PILLION LH

(20) 43610-49201-000

.BAR, RH

(20) 43620-49201-000

REPOSE PIED
.BAR, LH

(21) 43612-49201-000

CAOUTCHOUC
.COVER

(22) 43631-45001-000

PLAQUE
.WASHER

(23) 09200-06010-000

.PIN

(24) 04111-2015A-000

GOUPILLE
.COTTER PIN

(25) 01500-1035A-000

VIS
BOLT

(26) 08321-01107-000

LOCK WASHER

(27) 08316-10107-000

NUT

(28) 43810-45400-000

BRACKET, MUFFLER RH

(29) 43820-45400-000

BRACKET, MUFFLER LH

(30) 01550-1020B-000

VIS
BOLT

	Référence	Désignation	Qté
# 1	43510-49210-000 4351049210000 4351049210000	BAR, FRONT FOOTREST RH	Non disponible	0,00 €
# 2	43520-49210-000 4352049210000 4352049210000	BAR, FRONT FOOTREST LH	Non disponible	0,00 €
# 3	09319-10008-000 0931910008000 0931910008000	BUSH BUSHING	9,40 €
# 4	09104-10009-000 0910410009000 0910410009000	BOLT 10X50 BOLT	Non disponible	0,00 €
# 5	09160-10013-000 09160-10123-000 0916010013000	WASHER, 10.5X20X2.3 WASHER	3,05 €
# 5	09160-10057-000 09160-10142-000 0916010057000	RONDELLE WASHER	3,23 €
# 6	09160-10058-000 09160-10005-000 0916010058000	WASHER 10.5X20X3.2 WASHER	2,48 €
# 7	43550-49002-000 43550-37310-000 4355049002000	REPOSE PIED COVER, RH	27,44 €
# 8	43560-49002-000 43560-37310-000 4356049002000	REPOSE PIED COVER, LH	27,44 €
# 9	09200-08002-000 0920008002000 0920008002000	PIN	2,90 €
# 10	08322-11088-000 08322-01087-000 0832211088000	WASHER	2,65 €
# 11	04111-20158-000 04111-2015A-000 0411120158000	GOUPILLE COTTER PIN	1,81 €
# 12	09448-14012-000 0944814012000 0944814012000	SPRING	4,52 €
# 19	43600-49201-000 4360049201000 4360049201000	FOOTREST, PILLION RH	Non disponible	0,00 €
# 19	43700-49201-000 4370049201000 4370049201000	FOOTREST, PILLION LH	Non disponible	0,00 €
# 20	43610-49201-000 4361049201000 4361049201000	.BAR, RH	Non disponible	0,00 €
# 20	43620-49201-000 4362049201000 4362049201000	REPOSE PIED .BAR, LH	Non disponible	0,00 €
# 21	43612-49201-000 4361249201000 4361249201000	CAOUTCHOUC .COVER	Non disponible	0,00 €
# 22	43631-49201-000 4363149201000	PLAQUE .WASHER	Non disponible	0,00 €
# 23	09200-06010-000 0920006010000 0920006010000	.PIN	2,22 €
# 24	04111-20158-000 04111-2015A-000 0411120158000	GOUPILLE .COTTER PIN	1,81 €
# 25	01107-10358-000 01500-1035A-000 0110710358000	VIS BOLT	4,22 €
# 26	08321-21108-000 08321-01107-000 0832121108000	LOCK WASHER	2,65 €
# 27	08316-16108-000 08316-10107-000 0831616108000	NUT	3,86 €
# 28	43810-45400-000 4381045400000 4381045400000	BRACKET, MUFFLER RH	Non disponible	0,00 €
# 29	43820-45400-000 4382045400000 4382045400000	BRACKET, MUFFLER LH	Non disponible	0,00 €
# 30	01527-10207-000 0152710207000	VIS BOLT	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au REPOSE PIED de votre Suzuki GSX 750 de GSX. Nous restons à votre disposition pour toute question.
