CARTER (MODELE W / X)

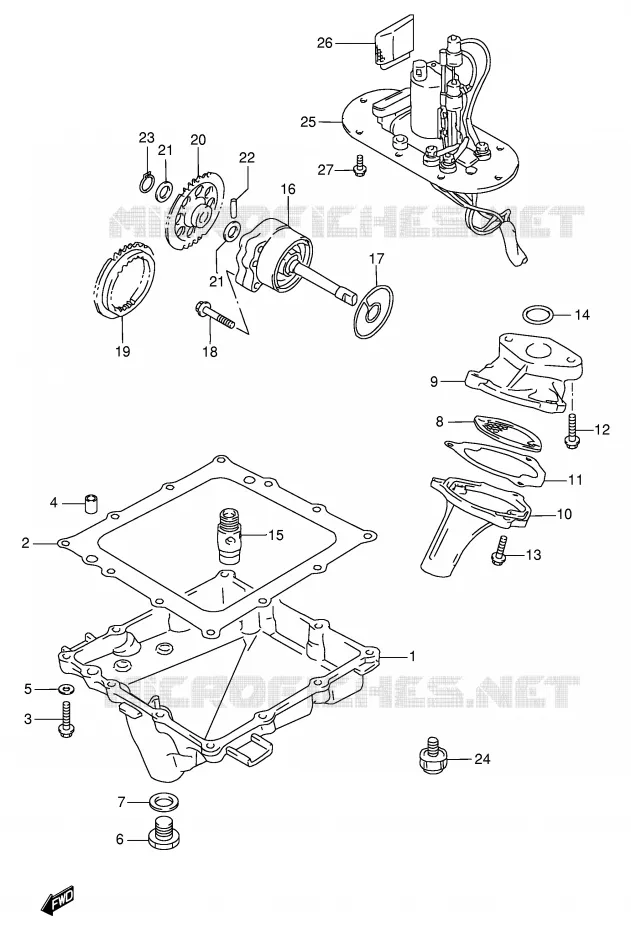

CARTER INFERIEUR - POMPE A HUILE - POMPE A ESSENCE (MODELE T / V) POUR SUZUKI GSX-R 750 1999

CARTER INFERIEUR - POMPE A HUILE - POMPE A ESSENCE (MODELE W / X)

(1) 11511-33E00-000

CARTER D'HUILE
PAN, OIL

(2) 11489-33E00-000

JOINT

(3) 01550-0630A-000

VIS
BOLT

(4) 04211-09189-000

GOUPILLE
PIN 16X10

(5) 09168-06024-000

GASKET
WASHER

(6) 09247-14002-000

BOUCHON DE VIDANGE
BOLT

(7) 09168-14002-000

GASKET,13.8X18.8X0.4

(8) 16520-37400-000

TAMIS
STRAINER, ENGINE OIL

(9) 16525-33E00-000

PROTECTEUR
PROTECTOR

(10) 16526-33E00-000

COUVERCLE

(11) 16527-33E00-000

JOINT
WASHER

(12) 01550-0625A-000

VIS
BOLT

(13) 01550-0616B-000

VIS
BOLT

(14) 09280-19008-000

O-RING,ID:20.3,DD:2.62
O RING (D:2.62,ID:20.3)

(15) 16440-33E00-000

VALVE
VALVE ASSY, OIL RELIEF

(16) 16400-33E00-000

POMPE A HUILE

(17) 16491-33E00-000

JOINT
O RING

(18) 01550-0630A-000

VIS
BOLT

(19) 16321-33E10-000

PIGNON

(20) 16332-19C00-000

PIGNON

(21) 08221-12205-000

SHIM
WASHER

(21) 08221-12205-000

SHIM
WASHER

(22) 09261-05006-000

PIN 5X8
PIN 16X10

(23) 08331-3112A-000

CIRCLIP

(24) 37820-33D10-000

CONTACTEUR PRESSION D'HUILE
SWITCH, OIL PRESSURE

(25) 15100-34E00-000

POMPE A ESSENCE
DISCONTINUED

(26) 15170-34E00-000

FILTRE A ESSENCE
DISCONTINUED

(27) 01570-0510B-000

VIS
BOLT

	Référence	Désignation	Qté
# 1	11511-33E00-000 1151133E00000 1151133E00000	CARTER D'HUILE PAN, OIL	Non disponible	0,00 €
# 2	11489-33E00-000 1148933E00000 1148933E00000	JOINT	19,03 €
# 3	01550-06303-000 01550-0630A-000 0155006303000	VIS BOLT	3,40 €
# 4	04211-09189-000 0421109189000 0421109189000	GOUPILLE PIN 16X10	2,36 €
# 5	09168-06024-000 0916806024000 0916806024000	GASKET WASHER	3,05 €
# 6	09247-14001-000 09247-14002-000 0924714001000	BOUCHON DE VIDANGE BOLT	7,51 €
# 7	09168-14002-000 0916814002000 0916814002000	GASKET, 13.8X18.8X0.4	2,34 €
# 8	16520-37400-000 1652037400000 1652037400000	TAMIS STRAINER, ENGINE OIL	9,10 €
# 9	16525-33E00-000 1652533E00000 1652533E00000	PROTECTEUR PROTECTOR	Non disponible	0,00 €
# 10	16526-33E00-000 1652633E00000 1652633E00000	COUVERCLE	Non disponible	0,00 €
# 11	16527-33E00-000 1652733E00000 1652733E00000	JOINT WASHER	Non disponible	0,00 €
# 12	01550-06253-000 01550-0625A-000 0155006253000	VIS BOLT	2,88 €
# 13	01550-06163-000 01550-0616B-000 0155006163000	VIS BOLT	3,42 €
# 14	09280-19008-000 0928019008000 0928019008000	O-RING, ID:20.3, DD:2.62 O RING (D:2.62, ID:20.3)	6,08 €
# 15	16440-33E00-000 1644033E00000 1644033E00000	VALVE VALVE ASSY, OIL RELIEF	Non disponible	0,00 €
# 16	16400-33E00-000 1640033E00000 1640033E00000	POMPE A HUILE	Non disponible	0,00 €
# 17	16491-33E00-000 1649133E00000 1649133E00000	JOINT O RING	7,99 €
# 18	01550-06303-000 01550-0630A-000 0155006303000	VIS BOLT	3,40 €
# 19	16321-33E00-000 16321-33E10-000 1632133E00000	PIGNON	61,43 €
# 20	16332-19C00-000 1633219C00000 1633219C00000	PIGNON	67,85 €
# 21	08221-12205-000 0822112205000 0822112205000	SHIM WASHER	2,90 €
# 22	09261-05006-000 0926105006000 0926105006000	PIN 5X8 PIN 16X10	2,09 €
# 23	08331-31126-000 08331-3112A-000 0833131126000	CIRCLIP	2,39 €
# 24	37820-33D00-000 37820-33D10-000 3782033D00000	CONTACTEUR PRESSION D'HUILE SWITCH, OIL PRESSURE	42,40 €
# 25	15100-33E00-000 1510033E00000	POMPE A ESSENCE DISCONTINUED	Non disponible	0,00 €
# 26	15170-33E00-000 1517033E00000	FILTRE A ESSENCE DISCONTINUED	Non disponible	0,00 €
# 27	01570-05103-000 01570-0510B-000 0157005103000	VIS BOLT	3,79 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
