RADIATEUR D'HUILE

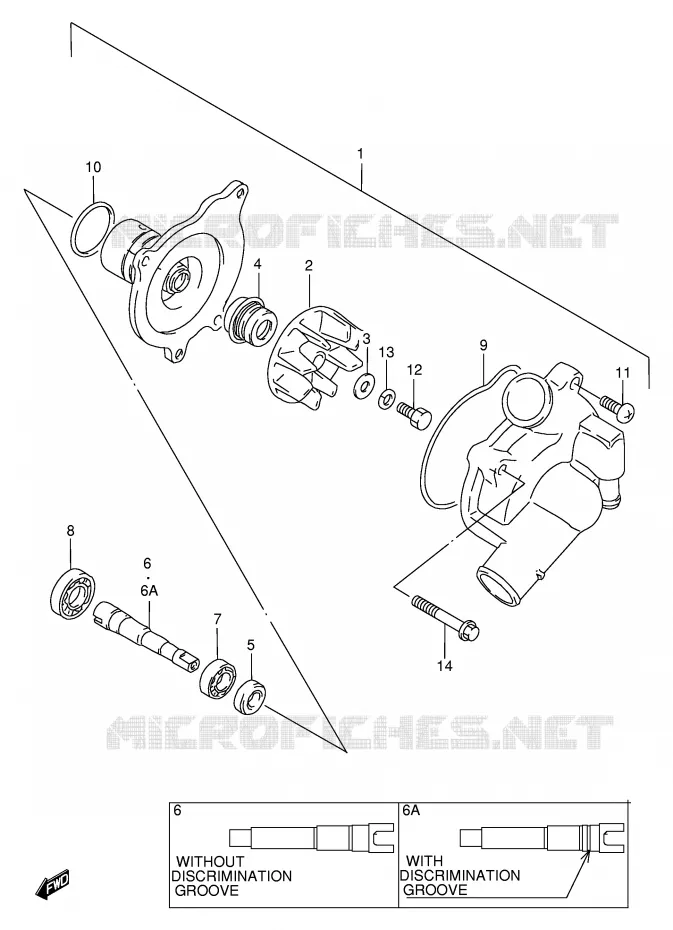

POMPE A EAU POUR SUZUKI GSX-R 750 1997

RADIATEUR (MODELE T / V) REFER TO FIG.17A(E-6) FOR MODEL W/X

(1) 17400-33E01-000

POMPE A EAU

(2) 17491-17E01-000

TURBINE

(3) 09168-06025-000

GASKET,6X15X2.2
WASHER

(4) 17470-02F11-000

JOINT
SEAL, MECHANICAL

(5) 09283-10004-000

OIL SEAL (10X21X5)

(6) 17491-17E01-000

TURBINE
SHAFT

(6) 17491-17E01-000

TURBINE
SHAFT

(6) 17491-17E01-000

TURBINE
SHAFT
TURBINE

(6) 17491-17E01-000

TURBINE
SHAFT
TURBINE

(10) 17435-33400-000

RACCORD
O RING

(11) 02112-0616A-000

VIS
SCREW

(12) 09100-06099-000

BOULON 6X13
BOLT (6X13)

(13) 09164-06006-000

LOCK WASHER

(14) 01547-0635B-000

VIS
BOLT

(6A) 17511-33E01-000

ARBRE
SHAFT

(6A) 17511-33E01-000

ARBRE
SHAFT

(7) 09262-10014-000

BEARING,10X26X8
BEARING

(8) 09262-12001-000

BEARING (12X28X8)

(9) 17418-33401-000

O RING

	Référence	Désignation	Qté
# 1	17400-33E00-000 1740033E00000	POMPE A EAU	Non disponible	0,00 €
# 2	17491-17E01-000 1749117E01000 1749117E01000	TURBINE	30,85 €
# 3	09168-06025-000 0916806025000 0916806025000	GASKET, 6X15X2.2 WASHER	4,15 €
# 4	17470-46A01-000 17470-02F11-000 1747046A01000	JOINT SEAL, MECHANICAL	36,32 €
# 5	09283-10004-000 0928310004000 0928310004000	OIL SEAL (10X21X5)	6,08 €
# 6	17511-33E00-000 17491-17E01-000 1751133E00000	TURBINE SHAFT	30,85 €
# 6A	17511-33E01-000 1751133E01000 1751133E01000	ARBRE SHAFT	Non disponible	0,00 €
# 7	09262-10014-000 0926210014000 0926210014000	BEARING, 10X26X8 BEARING	24,36 €
# 8	09262-12001-000 0926212001000 0926212001000	BEARING (12X28X8)	26,86 €
# 9	17418-33400-000 17418-33401-000 1741833400000	O RING	4,38 €
# 10	17435-33400-000 1743533400000 1743533400000	RACCORD O RING	18,42 €
# 11	02112-06163-000 02112-0616A-000 0211206163000	VIS SCREW	2,10 €
# 12	09100-06099-000 0910006099000 0910006099000	BOULON 6X13 BOLT (6X13)	2,90 €
# 13	09164-06006-000 0916406006000 0916406006000	LOCK WASHER	3,79 €
# 14	01547-06353-000 01547-0635B-000 0154706353000	VIS BOLT	3,97 €
