RESERVOIR D'ESSENCE (MODELE R)

CADRE (MODELE R / S) POUR SUZUKI GSX-R 750 1994

REPOSE PIED

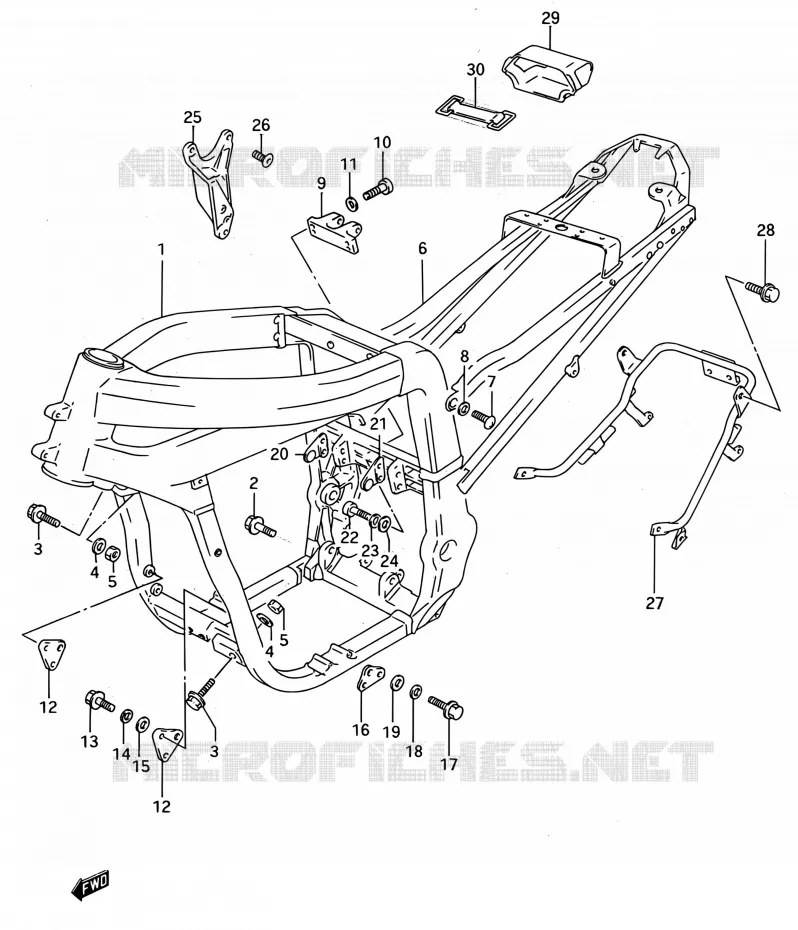

CADRE (MODELE R/S) pour Suzuki GSX-R 750 1994

(1)  41101-17881-000
FRAME SET

(2)  01550-10307-000
VIS
.BOLT, RH

(3)  01550-1045A-000
VIS
.BOLT

(3)  01550-1045A-000
VIS
.BOLT

(4)  09160-10123-000
WASHER,10.5X20X2.3
WASHER, UPPER (10.1X21X2.3)

(4)  09160-10123-000
WASHER,10.5X20X2.3
WASHER, UPPER (10.1X21X2.3)

(4)  09160-10123-000
WASHER,10.5X20X2.3
WASHER, UPPER (10.1X21X2.3)
WASHER,10.5X20X2.3

(4)  09160-10123-000
WASHER,10.5X20X2.3
WASHER, UPPER (10.1X21X2.3)
WASHER,10.5X20X2.3

(5)  09159-10027-000
NUT 10MM
.NUT

(5)  09159-10027-000
NUT 10MM
.NUT

(6)  41200-17E50-000
PARTIE AR. DE CADRE
RAIL, SEAT

(7)  09139-10004-000
BOULON
BOLT

(8)  09164-10010-000
WASHER

(9)  41762-17E00-000
SUPPORT
BRACKET, REAR CUSHION UNIT

(10)  09106-08056-000
BOLT 8X28
BOLT

(11)  09164-08015-000
WASHER

(12)  41911-17E00-000
SUPPORT MOTEUR
PLATE, ENGINE MOUNT NO.1

(12)  41911-17E00-000
SUPPORT MOTEUR
PLATE, ENGINE MOUNT NO.1

(13)  09103-08288-000
BOULON 8X25
BOLT

(14)  08321-0108B-000
RONDELLE
LOCK WASHER

(15)  09160-08054-000
WASHER 8.5X20X1.6
WASHER (8.2X20X1.6)

(16)  41931-17E00-000
SUPPORT MOTEUR
PLATE, MOUNT NO.2 RH
(16)  41921-17E00-000
SUPPORT MOTEUR
PLATE, MOUNT NO.2 LH

(17)  09103-08288-000
BOULON 8X25
BOLT

(18)  08321-0108B-000
RONDELLE
LOCK WASHER

(19)  09160-08054-000
WASHER 8.5X20X1.6
WASHER (8.2X20X1.6)

(20)  41940-17E00-000
PLATE, ENGINE MOUNT NO.3 RH

(21)  41950-17E00-000
PATTE
PLATE, ENGINE MOUNT NO.3 LH

(22)  09106-08005-000
BOLT 8X22
BOLT

(23)  08321-0108B-000
RONDELLE
LOCK WASHER

(24)  09160-08054-000
WASHER 8.5X20X1.6
WASHER

(25)  41961-17E60-000
PLAQUE
PLATE, ENGINE MOUNT UPPER RH
(25)  41971-17E60-000
SUPPORT MOTEUR
PLATE, ENGINE MOUNT UPPER LH

(26)  09106-08129-000
BOLT

(27)  43980-17E13-000
GRIP, REAR

(28)  01550-08207-000
VIS
BOLT

(29)  47431-17E00-000
BOITIER
HOLDER, TOOL

(30)  09462-00034-000
BAND
BAND, TOOL
Référence Désignation Prix Unitaire TTC Qté
# 1

41101-17881-000
4110117881000

4110117881000
FRAME SET
Non disponible
# 2

01550-10307-000
0155010307000

0155010307000
VIS
.BOLT, RH
# 3

01550-10453-000

0155010453000
VIS
.BOLT
Non disponible
# 4

09160-10013-000

09160-10123-000
 0916010013000
WASHER, 10.5X20X2.3
WASHER, UPPER (10.1X21X2.3)
# 5

09159-10027-000
0915910027000

0915910027000
NUT 10MM
.NUT
# 6

41200-17E50-000
4120017E50000

4120017E50000
PARTIE AR. DE CADRE
RAIL, SEAT
Non disponible
# 7

43529-17D00-000

09139-10004-000
 4352917D00000
BOULON
BOLT
# 8

09164-10010-000
0916410010000

0916410010000
WASHER
# 9

41762-17E00-000
4176217E00000

4176217E00000
SUPPORT
BRACKET, REAR CUSHION UNIT
Non disponible
# 10

09106-08056-000
0910608056000

0910608056000
BOLT 8X28
BOLT
Non disponible
# 11

09164-08015-000
0916408015000

0916408015000
WASHER
# 12

41911-17E00-000
4191117E00000

4191117E00000
SUPPORT MOTEUR
PLATE, ENGINE MOUNT NO.1
Non disponible
# 13

09103-08255-000

09103-08288-000
 0910308255000
BOULON 8X25
BOLT
# 14

08321-01083-000

08321-0108B-000
 0832101083000
RONDELLE
LOCK WASHER
# 15

09160-08010-000

09160-08054-000
 0916008010000
WASHER 8.5X20X1.6
WASHER (8.2X20X1.6)
# 16

41931-17E00-000
4193117E00000

4193117E00000
SUPPORT MOTEUR
PLATE, MOUNT NO.2 RH
# 16

41921-17E00-000
4192117E00000

4192117E00000
SUPPORT MOTEUR
PLATE, MOUNT NO.2 LH
Non disponible
# 17

09103-08255-000

09103-08288-000
 0910308255000
BOULON 8X25
BOLT
# 18

08321-01083-000

08321-0108B-000
 0832101083000
RONDELLE
LOCK WASHER
# 19

09160-08010-000

09160-08054-000
 0916008010000
WASHER 8.5X20X1.6
WASHER (8.2X20X1.6)
# 20

41940-17E00-000
4194017E00000

4194017E00000
PLATE, ENGINE MOUNT NO.3 RH
Non disponible
# 21

41950-17E00-000
4195017E00000

4195017E00000
PATTE
PLATE, ENGINE MOUNT NO.3 LH
Non disponible
# 22

09106-08005-000
0910608005000

0910608005000
BOLT 8X22
BOLT
Non disponible
# 23

08321-01083-000

08321-0108B-000
 0832101083000
RONDELLE
LOCK WASHER
# 24

09160-08010-000

09160-08054-000
 0916008010000
WASHER 8.5X20X1.6
WASHER
# 25

41961-17E60-000
4196117E60000

4196117E60000
PLAQUE
PLATE, ENGINE MOUNT UPPER RH
Non disponible
# 25

41971-17E60-000
4197117E60000

4197117E60000
SUPPORT MOTEUR
PLATE, ENGINE MOUNT UPPER LH
Non disponible
# 26

09106-08112-000

09106-08129-000
 0910608112000
BOLT
# 27

43980-17E13-000
4398017E13000

4398017E13000
GRIP, REAR
Non disponible
# 28

01550-08203-000

01550-08207-000
 0155008203000
VIS
BOLT
# 29

47431-17E00-000
4743117E00000

4743117E00000
BOITIER
HOLDER, TOOL
Non disponible
# 30

09462-00008-000

09462-00034-000
 0946200008000
BAND
BAND, TOOL
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !

Pièces d'origine pour Suzuki 750 GSX-R 1994
