PARTIE ELECTRIQUE

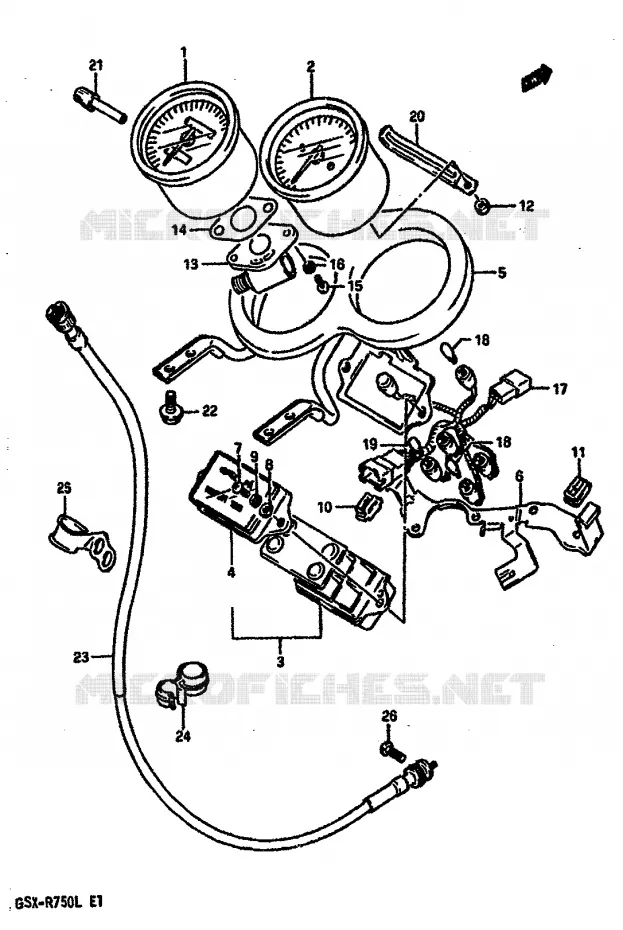

COMPTEUR (MODELE J / K) POUR SUZUKI GSX-R 750 1990

COMPTEUR (MODELE L) REFER TO FIG.28 (F-8) FOR MODEL J/K E18

(1) 34110-41C21-000

COMPTEUR

(1) 34110-17C30-000

DISCONTINUED

(2) 34210-17C00-000

34210-17C00-000
DISCONTINUED

(3) 36380-17C20-000

BOITIER

(4) 36381-32C10-000

BOITIER
CASE,UPPER

(5) 34950-17C00-000

34950-17C00-000
DISCONTINUED

(6) 34111-17C00-000

BRACKET

(7) 02112-0412A-000

VIS
.SCREW 6X10

(8) 08322-0104A-000

RONDELLE
.WASHER 4MM

(9) 08321-0104A-000

RONDELLE
..LOCK WASHER

(10) 34189-17C00-000

DAMPER,LH

(11) 34189-27A00-000

SILENTBLOC
DAMPER, RH

(12) 08310-0004A-000

ECROU
.NUT

(13) 34131-48B10-000

BOITIER DE PIGNON

(14) 34132-17C00-000

JOINT
WASHER

(15) 02112-0412A-000

VIS
.SCREW 4X12 CROSS

(16) 08321-0104A-000

RONDELLE
..LOCK WASHER

(17) 34170-41C20-000

FAISCEAU

(18) 09471-12103-000

AMPOULE 12V3W
BULB (12V,3W)

(19) 09471-12108-000

AMPOULE
BULB (12V,1.7W)

(20) 09404-06429-000

CLAMP

(21) 34124-49400-000

BOUTON

(22) 01550-0612B-000

VIS
.BOLT, OIL GALLERY

(23) 34910-19C02-000

CABLE
DISCONTINUED

(24) 34938-16720-000

34938-16720-000
COLLIER

(25) 34938-17C00-000

COLLIER

(26) 02112-0516B-000

VIS
SCREW

	Référence	Désignation	Qté
# 1	34110-17C20-000 3411017C20000	COMPTEUR	Non disponible	0,00 €
# 1	34110-17C30-000 3411017C30000 3411017C30000	DISCONTINUED	Non disponible	0,00 €
# 2	34210-17C00-000 3421017C00000 3421017C00000	34210-17C00-000 DISCONTINUED	Non disponible	0,00 €
# 3	36380-17C20-000 3638017C20000 3638017C20000	BOITIER	Non disponible	0,00 €
# 4	36381-17C20-000 3638117C20000	BOITIER CASE, UPPER	Non disponible	0,00 €
# 5	34950-17C00-000 3495017C00000 3495017C00000	34950-17C00-000 DISCONTINUED	Non disponible	0,00 €
# 6	34111-17C00-000 3411117C00000 3411117C00000	BRACKET	Non disponible	0,00 €
# 7	02112-04124-000 02112-0412A-000 0211204124000	VIS .SCREW 6X10	1,73 €
# 8	08322-21045-000 08322-0104A-000 0832221045000	RONDELLE .WASHER 4MM	3,82 €
# 9	08321-21047-000 08321-0104A-000 0832121047000	RONDELLE ..LOCK WASHER	2,65 €
# 10	34189-17C00-000 3418917C00000 3418917C00000	DAMPER, LH	Non disponible	0,00 €
# 11	34189-04A30-000 3418904A30000	SILENTBLOC DAMPER, RH	Non disponible	0,00 €
# 12	08310-11045-000 08310-0004A-000 0831011045000	ECROU .NUT	2,41 €
# 13	34131-48B10-000 3413148B10000 3413148B10000	BOITIER DE PIGNON	Non disponible	0,00 €
# 14	34132-17C00-000 3413217C00000 3413217C00000	JOINT WASHER	Non disponible	0,00 €
# 15	02112-04128-000 02112-0412A-000 0211204128000	VIS .SCREW 4X12 CROSS	1,73 €
# 16	08321-21047-000 08321-0104A-000 0832121047000	RONDELLE ..LOCK WASHER	2,65 €
# 17	34170-17C20-000 3417017C20000	FAISCEAU	Non disponible	0,00 €
# 18	09471-12103-000 0947112103000 0947112103000	AMPOULE 12V3W BULB (12V, 3W)	2,10 €
# 19	09471-12108-000 0947112108000 0947112108000	AMPOULE BULB (12V, 1.7W)	1,92 €
# 20	09404-04402-000 09404-06429-000 0940404402000	CLAMP	2,70 €
# 21	34124-49400-000 3412449400000 3412449400000	BOUTON	5,76 €
# 22	01517-06125-000 01550-0612B-000 0151706125000	VIS .BOLT, OIL GALLERY	3,46 €
# 23	34910-17C00-000 34910-19C02-000 3491017C00000	CABLE DISCONTINUED	25,13 €
# 24	34938-16720-000 3493816720000 3493816720000	34938-16720-000 COLLIER	Non disponible	0,00 €
# 25	34938-17C00-000 3493817C00000 3493817C00000	COLLIER	Non disponible	0,00 €
# 26	02112-05164-000 02112-0516B-000 0211205164000	VIS SCREW	2,80 €
