REPOSE PIED (VOIR NOTE) NOTE : F.NO.JS1AK111100100421%

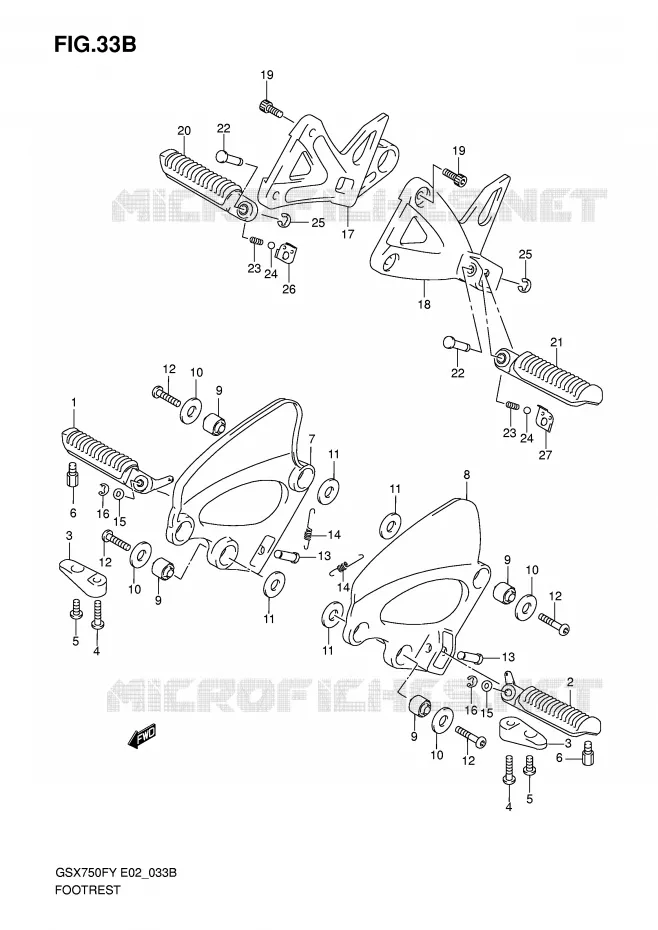

REPOSE PIED (MODELE K1 / K2 / K3) POUR SUZUKI GSX-F 750 1999

RESERVOIR D'ESSENCE (MODELE W / X) REFER TO FIG.34A(F-8) FOR MODEL Y/K1

(1) 43510-19C22-000

REPOSE PIED
REPOSE PIED COMPLET

(2) 43520-19C22-000

REPOSE PIED
FOOTREST ASSY, FRONT LH

(3) 43536-19C21-000

MASSE
BOULON

(3) 43536-19C21-000

MASSE
BOULON

(4) 02112-0535B-000

VIS
SCREW

(4) 02112-0535B-000

VIS
SCREW

(4) 02112-0535B-000

VIS
SCREW
VIS

(4) 02112-0535B-000

VIS
SCREW
VIS

(5) 02112-0520B-000

VIS
SCREW, OUTER

(5) 02112-0520B-000

VIS
SCREW, OUTER

(5) 02112-0520B-000

VIS
SCREW, OUTER
VIS

(5) 02112-0520B-000

VIS
SCREW, OUTER
VIS

(6) 43576-07D01-000

BOULON
BOLT, BANK SENSOR

(6) 43576-07D01-000

BOULON
BOLT, BANK SENSOR

(7) 43517-08FA0-000

SUPPORT
HOLDER, FRONT FOOTREST RH

(8) 43527-08FA0-000

SUPPORT

(9) 09319-08045-000

SILENTBLOC
BUSH,8.4X20X18

(9) 09319-08045-000

SILENTBLOC
BUSH,8.4X20X18

(9) 09319-08045-000

SILENTBLOC
BUSH,8.4X20X18

(9) 09319-08045-000

SILENTBLOC
BUSH,8.4X20X18

(10) 09161-13004-000

RONDELLE

(10) 09161-13004-000

RONDELLE

(10) 09161-13004-000

RONDELLE

(10) 09161-13004-000

RONDELLE

(11) 09161-17002-000

RONDELLE
WASHER,10.5X38X1.6

(11) 09161-17002-000

RONDELLE
WASHER,10.5X38X1.6

(11) 09161-17002-000

RONDELLE
WASHER,10.5X38X1.6

(11) 09161-17002-000

RONDELLE
WASHER,10.5X38X1.6

(12) 09106-08147-000

BOULON
BOLT

(12) 09106-08147-000

BOULON
BOLT

(12) 09106-08147-000

BOULON
BOLT

(12) 09106-08147-000

BOULON
BOLT

(13) 09208-08010-000

PIN
PIN 16X10

(13) 09208-08010-000

PIN
PIN 16X10

(14) 09443-10037-000

SPRING

(14) 09443-10037-000

SPRING

(15) 08322-0108A-000

RONDELLE
WASHER

(15) 08322-0108A-000

RONDELLE
WASHER

(15) 08322-0108A-000

RONDELLE
WASHER
RONDELLE

(15) 08322-0108A-000

RONDELLE
WASHER
RONDELLE

(16) 08332-1106A-000

E RING 6MM
E RING

(16) 08332-1106A-000

E RING 6MM
E RING

(16) 08332-1106A-000

E RING 6MM
E RING
E RING 6MM

(16) 08332-1106A-000

E RING 6MM
E RING
E RING 6MM

(17) 43811-08F00-000

SUPPORT
REPOSE-PIED

(18) 43821-08F00-000

SUPPORT
REPOSE-PIED

(19) 09106-08150-000

BOULON
BOLT

(19) 09106-08150-000

BOULON
BOLT

(20) 43610-20C01-000

REPOSE-PIED
BAR, PILLION FOOTREST RH

(21) 43710-20C01-000

REPOSE PIED

(22) 09208-08011-000

PIN
PIN 16X10

(22) 09208-08011-000

PIN
PIN 16X10

(23) 09440-05005-000

SPRING

(23) 09440-05005-000

SPRING

(24) 06111-07004-000

BILLE
BALL

(24) 06111-07004-000

BILLE
BALL

(25) 08332-1106A-000

E RING 6MM
E RING

(25) 08332-1106A-000

E RING 6MM
E RING

(25) 08332-1106A-000

E RING 6MM
E RING
E RING 6MM

(25) 08332-1106A-000

E RING 6MM
E RING
E RING 6MM

(26) 43816-23E00-000

PLAQUETTE
PLATE, PILLION RH

(27) 43826-23E00-000

PLAQUETTE
PLATE, PILLION LH

	Référence	Désignation	Qté
# 1	43510-19C22-000 4351019C22000 4351019C22000	REPOSE PIED REPOSE PIED COMPLET	86,66 €
# 2	43520-19C22-000 4352019C22000 4352019C22000	REPOSE PIED FOOTREST ASSY, FRONT LH	86,66 €
# 3	43536-19C21-000 4353619C21000 4353619C21000	MASSE BOULON	47,12 €
# 4	02112-05353-000 02112-0535B-000 0211205353000	VIS SCREW	2,70 €
# 5	02112-05203-000 02112-0520B-000 0211205203000	VIS SCREW, OUTER	2,65 €
# 6	43576-07D01-000 4357607D01000 4357607D01000	BOULON BOLT, BANK SENSOR	11,66 €
# 7	43517-08FA0-000 4351708FA0000 4351708FA0000	SUPPORT HOLDER, FRONT FOOTREST RH	132,41 €
# 8	43527-08FA0-000 4352708FA0000 4352708FA0000	SUPPORT	132,41 €
# 9	09319-08045-000 0931908045000 0931908045000	SILENTBLOC BUSH, 8.4X20X18	23,40 €
# 10	09161-13004-000 0916113004000 0916113004000	RONDELLE	5,76 €
# 11	09161-17002-000 0916117002000 0916117002000	RONDELLE WASHER, 10.5X38X1.6	5,76 €
# 12	09106-08147-000 0910608147000 0910608147000	BOULON BOLT	9,06 €
# 13	09208-08010-000 0920808010000 0920808010000	PIN PIN 16X10	4,15 €
# 14	09443-10037-000 0944310037000 0944310037000	SPRING	Non disponible	0,00 €
# 15	08322-01083-000 08322-0108A-000 0832201083000	RONDELLE WASHER	2,30 €
# 16	08332-11063-000 08332-1106A-000 0833211063000	E RING 6MM E RING	1,72 €
# 17	43811-08F00-000 4381108F00000 4381108F00000	SUPPORT REPOSE-PIED	101,47 €
# 18	43821-08F00-000 4382108F00000 4382108F00000	SUPPORT REPOSE-PIED	Non disponible	0,00 €
# 19	09106-08150-000 0910608150000 0910608150000	BOULON BOLT	5,09 €
# 20	43610-20C01-000 4361020C01000 4361020C01000	REPOSE-PIED BAR, PILLION FOOTREST RH	76,45 €
# 21	43710-20C01-000 4371020C01000 4371020C01000	REPOSE PIED	76,45 €
# 22	09208-08011-000 0920808011000 0920808011000	PIN PIN 16X10	4,15 €
# 23	09440-05005-000 0944005005000 0944005005000	SPRING	2,06 €
# 24	06111-07004-000 0611107004000 0611107004000	BILLE BALL	1,72 €
# 25	08332-11063-000 08332-1106A-000 0833211063000	E RING 6MM E RING	1,72 €
# 26	43816-23E00-000 4381623E00000 4381623E00000	PLAQUETTE PLATE, PILLION RH	7,27 €
# 27	43826-23E00-000 4382623E00000 4382623E00000	PLAQUETTE PLATE, PILLION LH	7,99 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
