MAITRE CYLINDRE AVANT

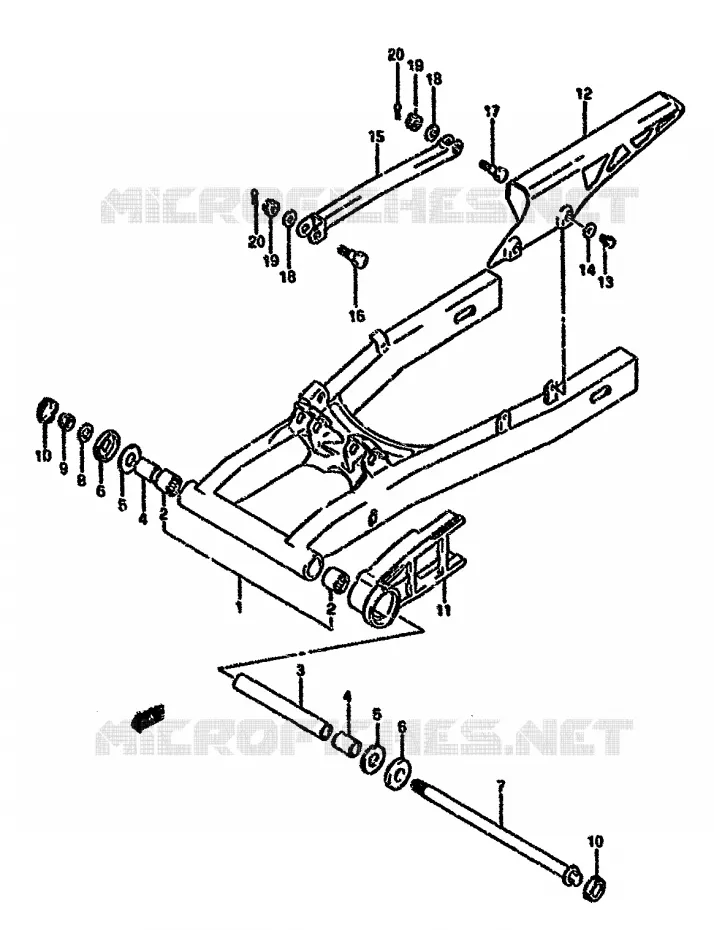

BRAS OSCILLANT ARRIERE POUR SUZUKI GSX-F 750 1991

BIELLETTE DE SUSPENSION ARRIERE (VOIR NOTE) NOTE

(1) 61000-20C02-13L

BRAS OSCILLANT
SWINGING ARM ASSY, REAR (SILVER)

(2) 09263-22017-000

ROLLER BEARING 22X29X30
BEARING

(3) 61282-20C00-000

ENTRETOISE

(4) 61251-38B00-000

BAGUE
SPACER,PIVOT BEARING

(5) 08211-16341-000

WASHER,THRUST
WASHER

(6) 61262-32411-000

CACHE
DUST SEAL,PIVOT SHAFT

(7) 61211-20C00-000

AXE

(8) 09160-14015-000

WASHER 14X27X3
WASHER

(9) 09159-14019-000

NUT 14MM
NUT

(10) 61222-43400-000

CHAPEAU
CAP,SWINGING ARM PIVOT

(11) 61273-20C01-000

PROTECTION DE BRAS

(12) 61310-27A01-000

CARTER CHAINE
CASE,CHAIN

(13) 01550-0610B-000

VIS
PLUG, OIL GALLERY

(13) 02142-0610B-000

VIS
SCREW, LOWER

(13) 02142-0612A-000

VIS
SCREW

(14) 09169-06026-000

RONDELLE
WASHER

(15) 64310-20C00-019

TORQUE LINK,REAR (BLACK)

(15) 64310-20C00-13L

64310-20C00-13L
TORQUE LINK, REAR (SILVER)

(15) 64310-20C00-291

64310-20C00-291
TORQUE LINK, REAR (BLACK)

(16) 09111-10016-000

BOLT L 41
BOLT

(17) 09101-10036-000

BOLT L:35
BOLT 8X32

(18) 09160-10005-000

WASHER 10.5X20X3.2
WASHER

(19) 08314-4010B-000

ECROU
NUT

(20) 04111-2020A-000

GOUPILLE
PIN,COTTER

	Référence	Désignation	Qté
# 1	61000-20C01-13L 6100020C0113L	BRAS OSCILLANT SWINGING ARM ASSY, REAR (SILVER)	Non disponible	0,00 €
# 2	09263-22017-000 0926322017000 0926322017000	ROLLER BEARING 22X29X30 BEARING	34,40 €
# 3	61282-20C00-000 6128220C00000 6128220C00000	ENTRETOISE	Non disponible	0,00 €
# 4	61251-38B00-000 6125138B00000 6125138B00000	BAGUE SPACER, PIVOT BEARING	23,40 €
# 5	08211-16341-000 0821116341000 0821116341000	WASHER, THRUST WASHER	3,62 €
# 6	61262-32410-000 61262-32411-000 6126232410000	CACHE DUST SEAL, PIVOT SHAFT	8,64 €
# 7	61211-20C00-000 6121120C00000 6121120C00000	AXE	Non disponible	0,00 €
# 8	09160-14015-000 0916014015000 0916014015000	WASHER 14X27X3 WASHER	5,76 €
# 9	09159-14013-000 09159-14019-000 0915914013000	NUT 14MM NUT	14,76 €
# 10	61222-43400-000 6122243400000 6122243400000	CHAPEAU CAP, SWINGING ARM PIVOT	7,96 €
# 11	61273-20C00-000 61273-20C01-000 6127320C00000	PROTECTION DE BRAS	31,16 €
# 12	61310-27A01-000 6131027A01000 6131027A01000	CARTER CHAINE CASE, CHAIN	72,36 €
# 13	01517-06105-000 01550-0610B-000 0151706105000	VIS PLUG, OIL GALLERY	2,95 €
# 13	02142-06104-000 02142-0610B-000 0214206104000	VIS SCREW, LOWER	2,41 €
# 13	02142-06123-000 02142-0612A-000 0214206123000	VIS SCREW	1,55 €
# 14	09169-06026-000 0916906026000 0916906026000	RONDELLE WASHER	2,90 €
# 15	64310-20C00-019 6431020C00019 6431020C00019	TORQUE LINK, REAR (BLACK)	Non disponible	0,00 €
# 15	64310-20C00-13L 6431020C0013L 6431020C0013L	64310-20C00-13L TORQUE LINK, REAR (SILVER)	Non disponible	0,00 €
# 15	64310-20C00-291 6431020C00291 6431020C00291	64310-20C00-291 TORQUE LINK, REAR (BLACK)	Non disponible	0,00 €
# 16	09111-10016-000 0911110016000 0911110016000	BOLT L 41 BOLT	Non disponible	0,00 €
# 17	09101-10036-000 0910110036000 0910110036000	BOLT L:35 BOLT 8X32	6,36 €
# 18	09160-10069-000 09160-10005-000 0916010069000	WASHER 10.5X20X3.2 WASHER	2,48 €
# 19	08314-40103-000 08314-4010B-000 0831440103000	ECROU NUT	3,59 €
# 20	04111-20208-000 04111-2020A-000 0411120208000	GOUPILLE PIN, COTTER	1,73 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
