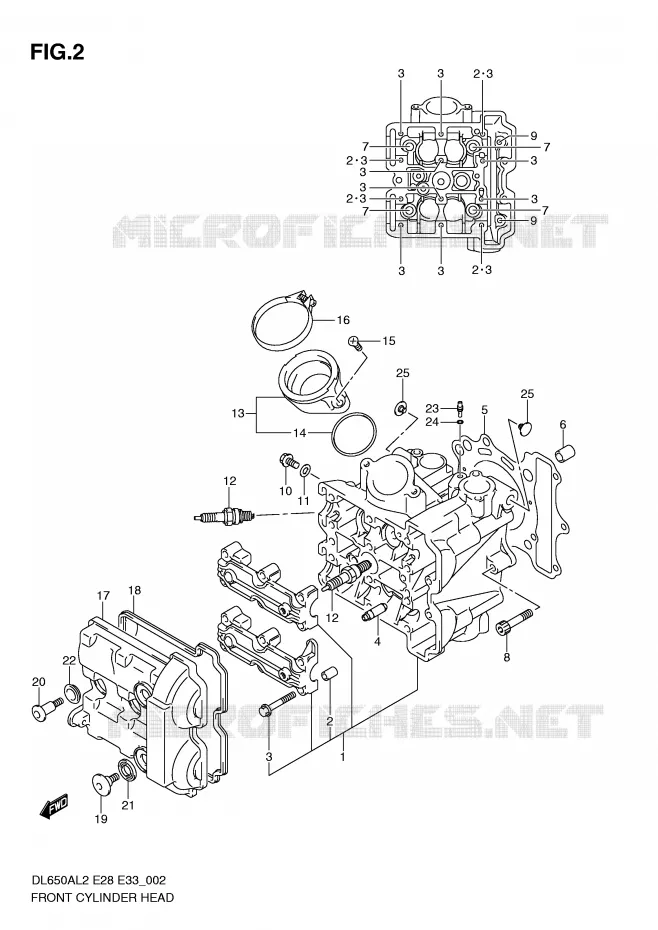

CULASSE AVANT POUR SUZUKI V-STROM 650 2012

CULASSE ARRIERE

(1) 11101-44H01-000

HEAD ASSY,CYLINDER FRONT
HEAD, CYLINDER

(2) 09206-08001-000

PIN (6.2X8X11)

(2) 09206-08001-000

PIN (6.2X8X11)

(2) 09206-08001-000

PIN (6.2X8X11)

(2) 09206-08001-000

PIN (6.2X8X11)

(2) 09206-08001-000

PIN (6.2X8X11)

(3) 09103-06266-000

VIS
BOLT (6X40)

(3) 09103-06266-000

VIS
BOLT (6X40)

(3) 09103-06266-000

VIS
BOLT (6X40)

(3) 09103-06266-000

VIS
BOLT (6X40)

(3) 09103-06266-000

VIS
BOLT (6X40)

(3) 09103-06266-000

VIS
BOLT (6X40)

(3) 09103-06266-000

VIS
BOLT (6X40)

(3) 09103-06266-000

VIS
BOLT (6X40)

(3) 09103-06266-000

VIS
BOLT (6X40)

(3) 09103-06266-000

VIS
BOLT (6X40)

(4) 11115-18D72-000

GUIDE DE SOUPAPE
GUIDE, VALVE (OS:0.3)

(5) 11141-20F00-000

JOINT
JOINT DE CULASSE

(6) 04211-13189-000

GOUPILLE
PIN 16X10

(7) 11117-44H00-000

VIS
BOLT,CYLINDER HEAD

(7) 11117-44H00-000

VIS
BOLT,CYLINDER HEAD

(7) 11117-44H00-000

VIS
BOLT,CYLINDER HEAD

(7) 11117-44H00-000

VIS
BOLT,CYLINDER HEAD

(8) 07120-0640B-000

VIS
BOLT

(9) 09103-06103-000

BOLT,L:70
BOLT (6X70)

(9) 09103-06103-000

BOLT,L:70
BOLT (6X70)

(10) 09103-06222-000

BOULON
BOULON 6X12

(11) 09168-06023-000

GASKET (5.8X13X1.2)

(12) 09482-00558-000

BOUGIE CR9EIA-9
SPARK PLUG, IU27D (DENSO)

(12) 09482-00558-000

BOUGIE CR9EIA-9
SPARK PLUG, IU27D (DENSO)

(12) 09482-00558-000

BOUGIE CR9EIA-9
SPARK PLUG, IU27D (DENSO)
BOUGIE CR9EIA-9

(12) 09482-00558-000

BOUGIE CR9EIA-9
SPARK PLUG, IU27D (DENSO)
BOUGIE CR9EIA-9

(12) 09482-00558-000

BOUGIE CR9EIA-9
SPARK PLUG, CR9EIA-9 (NGK)

(12) 09482-00558-000

BOUGIE CR9EIA-9
SPARK PLUG, CR9EIA-9 (NGK)

(12) 09482-00556-000

BOUGIE CR8EIA-9
SPARK PLUG, IU24D (DENSO)

(12) 09482-00556-000

BOUGIE CR8EIA-9
SPARK PLUG, IU24D (DENSO)

(12) 09482-00556-000

BOUGIE CR8EIA-9
SPARK PLUG, IU24D (DENSO)
BOUGIE CR8EIA-9

(12) 09482-00556-000

BOUGIE CR8EIA-9
SPARK PLUG, IU24D (DENSO)
BOUGIE CR8EIA-9

(12) 09482-00556-000

BOUGIE CR8EIA-9
SPARK PLUG, CR8EIA-9 (NGK)

(12) 09482-00556-000

BOUGIE CR8EIA-9
SPARK PLUG, CR8EIA-9 (NGK)

(12) 09482-00554-000

BOUGIE CR7EIA-9
SPARK PLUG, CR7EIA-9 (NGK)

(12) 09482-00554-000

BOUGIE CR7EIA-9
SPARK PLUG, CR7EIA-9 (NGK)

(13) 13101-17G11-000

PIPE D'ADMISSION

(14) 09280-46007-000

O-RING
O RING (D:2.4,ID:47X42)

(15) 02122-0616B-000

VIS
SCREW

(16) 13827-40H01-000

COLLIER
CLAMP

(17) 11171-19F20-000

COUVERCLE
COUVRE CULASSE

(18) 11173-19F01-000

JOINT
GASKET, CYLINDER HEAD COVER

(19) 09106-07021-000

VIS
BOLT,7X17.5

(20) 09106-07010-000

BOLT (7X31)

(21) 11191-27E00-000

RONDELLE
WASHER

(22) 11192-13E00-000

CAOUTCHOUC
CUSHION, HEAD COVER BOLT

(23) 09493-80005-000

JET,OIL GALLERY
JET,MAIN(137.5)

(24) 09280-04004-000

O RING(D:1.2,ID:4.0)
O RING (D:1.2,ID:4)

(25) 11151-27G01-000

COUVERCLE
CAP

(25) 11151-27G01-000

COUVERCLE
CAP

(25) 11151-27G01-000

COUVERCLE
CAP
COUVERCLE

(25) 11151-27G01-000

COUVERCLE
CAP
COUVERCLE

	Référence	Désignation	Qté
# 1	11101-44H00-000 11101-44H01-000 1110144H00000	HEAD ASSY, CYLINDER FRONT HEAD, CYLINDER	646,13 €
# 2	09206-08001-000 0920608001000 0920608001000	PIN (6.2X8X11)	2,41 €
# 3	09103-06266-000 0910306266000 0910306266000	VIS BOLT (6X40)	3,08 €
# 4	11115-18D72-000 1111518D72000 1111518D72000	GUIDE DE SOUPAPE GUIDE, VALVE (OS:0.3)	37,13 €
# 5	11141-20F00-000 1114120F00000 1114120F00000	JOINT JOINT DE CULASSE	47,84 €
# 6	04211-13189-000 0421113189000 0421113189000	GOUPILLE PIN 16X10	3,12 €
# 7	11117-44H00-000 1111744H00000 1111744H00000	VIS BOLT, CYLINDER HEAD	17,24 €
# 8	07120-0640B-000 071200640B000 071200640B000	VIS BOLT	4,04 €
# 9	09103-06103-000 0910306103000 0910306103000	BOLT, L:70 BOLT (6X70)	3,62 €
# 10	09103-06222-000 0910306222000 0910306222000	BOULON BOULON 6X12	3,28 €
# 11	09168-06023-000 0916806023000 0916806023000	GASKET (5.8X13X1.2)	2,88 €
# 12	09482-00554-000 0948200554000 0948200554000	BOUGIE CR7EIA-9 SPARK PLUG, CR7EIA-9 (NGK)	16,09 €
# 12	09482-00555-000 09482-00556-000 0948200555000	BOUGIE CR8EIA-9 SPARK PLUG, IU24D (DENSO)	16,97 €
# 12	09482-00557-000 09482-00558-000 0948200557000	BOUGIE CR9EIA-9 SPARK PLUG, IU27D (DENSO)	17,81 €
# 13	13101-17G10-000 13101-17G11-000 1310117G10000	PIPE D'ADMISSION	43,62 €
# 14	09280-46006-000 09280-46007-000 0928046006000	O-RING O RING (D:2.4, ID:47X42)	7,40 €
# 15	02122-0616B-000 021220616B000 021220616B000	VIS SCREW	2,65 €
# 16	13827-40H00-000 13827-40H01-000 1382740H00000	COLLIER CLAMP	13,40 €
# 17	11171-19F20-000 1117119F20000 1117119F20000	COUVERCLE COUVRE CULASSE	134,12 €
# 18	11173-19F01-000 1117319F01000 1117319F01000	JOINT GASKET, CYLINDER HEAD COVER	39,91 €
# 19	09106-07009-000 09106-07021-000 0910607009000	VIS BOLT, 7X17.5	6,73 €
# 20	09106-07010-000 0910607010000 0910607010000	BOLT (7X31)	6,98 €
# 21	11191-27E00-000 1119127E00000 1119127E00000	RONDELLE WASHER	6,85 €
# 22	11192-13E00-000 1119213E00000 1119213E00000	CAOUTCHOUC CUSHION, HEAD COVER BOLT	6,73 €
# 23	09493-80005-000 0949380005000 0949380005000	JET, OIL GALLERY JET, MAIN(137.5)	17,69 €
# 24	09280-04004-000 0928004004000 0928004004000	O RING(D:1.2, ID:4.0) O RING (D:1.2, ID:4)	1,85 €
# 25	11151-27G00-000 11151-27G01-000 1115127G00000	COUVERCLE CAP	4,01 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CULASSE AVANT de votre Suzuki V-STROM 650 de V-STROM. Nous restons à votre disposition pour toute question.
