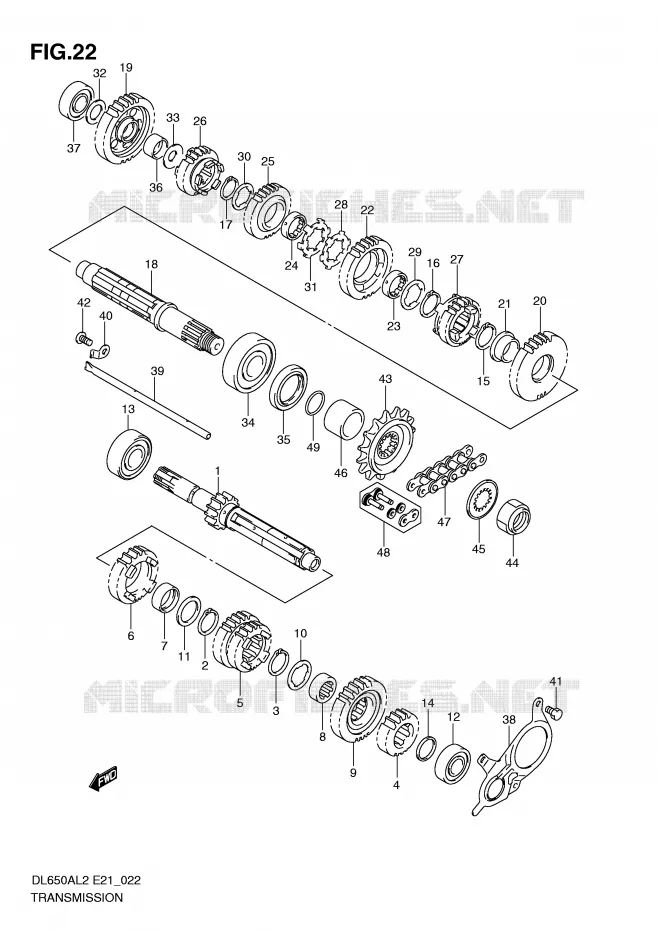

Vue éclatée

EMBRAYAGE

TRANSMISSION POUR SUZUKI V-STROM 650 2012

ENSEMBLE DE SELECTION DE VITESSES

(1) 24120-27G00-000

ARBRE
SHAFT, COUNTER (NT:13)

(2) 24127-19F00-000

CIRCLIP
CIRCLIP, 5TH DRIVE GEAR

(3) 24127-19F00-000

CIRCLIP
CIRCLIP, 6TH DRIVE GEAR

(4) 24221-20F10-000

PIGNON
GEAR, 2ND DRIVE (NT:18)

(5) 24231-20F10-000

PIGNON

(6) 24251-20F02-000

PIGNON

(7) 24252-19F00-000

BAGUE

(8) 24252-38A10-000

BAGUE

(9) 24261-20F00-000

PIGNON
GEAR, 6TH DRIVE (NT:27)

(10) 09167-25021-000

WASHER,25.1X33X1.0
LOCK WASHER

(11) 09181-25167-000

SHIM

(12) 09262-17046-000

ROULEMENT
BALL BEARING 17X40X12

(13) 09262-20145-000

ROULEMENT
BALL BEARING 20X52X15

(14) 09380-25012-000

CIRCLIP

(15) 24127-19F00-000

CIRCLIP
CIRCLIP, 2ND DRIVEN GEAR

(16) 24127-19F00-000

CIRCLIP
CIRCLIP, 3RD DRIVEN GEAR

(17) 24127-19F00-000

CIRCLIP
CIRCLIP, 4TH DRIVEN GEAR

(18) 24130-44H10-000

ARBRE

(19) 24311-44H00-000

PIGNON
GEAR, 1ST DRIVEN

(20) 24321-44H10-000

PIGNON
GEAR, 2ND DRIVEN

(21) 24322-19F10-000

PIGNON
BUSH, 2ND DRIVEN GEAR

(22) 24331-44H00-000

PIGNON
GEAR, 3RD DRIVEN

(23) 24332-24510-000

PIGNON 3EME/4EME SV650
BAGUE

(24) 24332-24510-000

PIGNON 3EME/4EME SV650
BAGUE

(25) 24341-44H00-000

PIGNON
GEAR, 4TH DRIVEN

(26) 24351-44H10-000

PIGNON
PIGNON TL1000R DL1000

(27) 24361-44H00-000

PIGNON
GEAR, 6TH DRIVEN

(28) 09167-25013-000

WASHER,LOCK
LOCK WASHER

(29) 09167-25021-000

WASHER,25.1X33X1.0
LOCK WASHER

(30) 09167-25021-000

WASHER,25.1X33X1.0
LOCK WASHER

(31) 09169-25001-000

RONDELLE
WASHER

(32) 09181-17195-000

SHIM

(33) 09181-20195-000

SHIM,20X30X1.0

(34) 09262-25125-000

ROULEMENT
BEARING,25X62X17

(35) 09283-36011-000

BAGUE ? L?VRE EN CAOUTCHOUC
SEAL,OIL

(36) 09300-20032-000

BUSH 20X24X13

(37) 09262-17023-000

ROULEMENT
BALL BEARING 17X40X12

(38) 24751-19F10-000

PLAQUE
GUIDE LTZ400 K3

(39) 24881-12C30-000

GUIDE

(40) 24885-12C10-000

PATTE

(41) 01500-0612A-000

VIS
BOLT

(42) 02112-0612B-000

VIS
SCREW

(43) 27510-20F21-000

PIGNON
SPROCKET, ENGINE (NT:15)

(44) 09159-20004-000

NUT 20MM
NUT

(45) 09167-25028-000

RONDELLE
WASHER

(46) 27531-19F10-000

ENTRETOISE

(47) 27600-06G40-120

CHAINE
CHAIN ASSY,WTR P

(48) 27620-06G40-000

ATTACHE RAPIDE
LOCK, CHAIN

(49) 09280-24010-000

O-RING,D:2.4,ID:23.7

	Référence	Désignation	Qté
# 1	24120-27G00-000 2412027G00000 2412027G00000	ARBRE SHAFT, COUNTER (NT:13)	216,50 €
# 2	24127-19F00-000 2412719F00000 2412719F00000	CIRCLIP CIRCLIP, 5TH DRIVE GEAR	4,75 €
# 3	24127-19F00-000 2412719F00000 2412719F00000	CIRCLIP CIRCLIP, 6TH DRIVE GEAR	4,75 €
# 4	24221-20F10-000 2422120F10000 2422120F10000	PIGNON GEAR, 2ND DRIVE (NT:18)	105,25 €
# 5	24231-20F10-000 2423120F10000 2423120F10000	PIGNON	147,29 €
# 6	24251-20F02-000 2425120F02000 2425120F02000	PIGNON	119,54 €
# 7	24252-19F00-000 2425219F00000 2425219F00000	BAGUE	18,48 €
# 8	24252-38A10-000 2425238A10000 2425238A10000	BAGUE	17,76 €
# 9	24261-20F00-000 2426120F00000 2426120F00000	PIGNON GEAR, 6TH DRIVE (NT:27)	131,47 €
# 10	09167-25021-000 0916725021000 0916725021000	WASHER, 25.1X33X1.0 LOCK WASHER	4,52 €
# 11	09181-25167-000 0918125167000 0918125167000	SHIM	4,66 €
# 12	09262-17046-000 0926217046000 0926217046000	ROULEMENT BALL BEARING 17X40X12	43,45 €
# 13	09262-20145-000 0926220145000 0926220145000	ROULEMENT BALL BEARING 20X52X15	35,38 €
# 14	09380-25012-000 0938025012000 0938025012000	CIRCLIP	3,05 €
# 15	24127-19F00-000 2412719F00000 2412719F00000	CIRCLIP CIRCLIP, 2ND DRIVEN GEAR	4,75 €
# 16	24127-19F00-000 2412719F00000 2412719F00000	CIRCLIP CIRCLIP, 3RD DRIVEN GEAR	4,75 €
# 17	24127-19F00-000 2412719F00000 2412719F00000	CIRCLIP CIRCLIP, 4TH DRIVEN GEAR	4,75 €
# 18	24130-44H10-000 2413044H10000 2413044H10000	ARBRE	174,12 €
# 19	24311-44H00-000 2431144H00000 2431144H00000	PIGNON GEAR, 1ST DRIVEN	110,06 €
# 20	24321-44H10-000 2432144H10000 2432144H10000	PIGNON GEAR, 2ND DRIVEN	88,06 €
# 21	24322-19F10-000 2432219F10000 2432219F10000	PIGNON BUSH, 2ND DRIVEN GEAR	22,51 €
# 22	24331-44H00-000 2433144H00000 2433144H00000	PIGNON GEAR, 3RD DRIVEN	101,50 €
# 23	24332-24510-000 2433224510000 2433224510000	PIGNON 3EME/4EME SV650 BAGUE	18,64 €
# 24	24332-24510-000 2433224510000 2433224510000	PIGNON 3EME/4EME SV650 BAGUE	18,64 €
# 25	24341-44H00-000 2434144H00000 2434144H00000	PIGNON GEAR, 4TH DRIVEN	110,16 €
# 26	24351-44H10-000 2435144H10000 2435144H10000	PIGNON PIGNON TL1000R DL1000	113,56 €
# 27	24361-44H00-000 2436144H00000 2436144H00000	PIGNON GEAR, 6TH DRIVEN	116,99 €
# 28	09167-25013-000 0916725013000 0916725013000	WASHER, LOCK LOCK WASHER	4,15 €
# 29	09167-25021-000 0916725021000 0916725021000	WASHER, 25.1X33X1.0 LOCK WASHER	4,52 €
# 30	09167-25021-000 0916725021000 0916725021000	WASHER, 25.1X33X1.0 LOCK WASHER	4,52 €
# 31	09169-25001-000 0916925001000 0916925001000	RONDELLE WASHER	3,43 €
# 32	09181-17195-000 0918117195000 0918117195000	SHIM	4,40 €
# 33	09181-20195-000 0918120195000 0918120195000	SHIM, 20X30X1.0	3,79 €
# 34	09262-25125-000 0926225125000 0926225125000	ROULEMENT BEARING, 25X62X17	66,25 €
# 35	09283-36011-000 0928336011000 0928336011000	BAGUE ? L?VRE EN CAOUTCHOUC SEAL, OIL	27,26 €
# 36	09300-20032-000 0930020032000 0930020032000	BUSH 20X24X13	16,97 €
# 37	09262-17023-000 0926217023000 0926217023000	ROULEMENT BALL BEARING 17X40X12	24,40 €	Stop affaire 24,40 €
# 38	24751-19F10-000 2475119F10000 2475119F10000	PLAQUE GUIDE LTZ400 K3	15,71 €
# 39	24881-12C30-000 2488112C30000 2488112C30000	GUIDE	11,39 €
# 40	24885-12C10-000 2488512C10000 2488512C10000	PATTE	3,68 €
# 41	01500-0612A-000 015000612A000 015000612A000	VIS BOLT	1,99 €
# 42	02112-0612A-000 02112-0612B-000 021120612A000	VIS SCREW	2,65 €
# 43	27510-20F00-000 27510-20F21-000 2751020F00000	PIGNON SPROCKET, ENGINE (NT:15)	43,76 €
# 44	09159-20004-000 0915920004000 0915920004000	NUT 20MM NUT	19,94 €
# 45	09167-25028-000 0916725028000 0916725028000	RONDELLE WASHER	4,14 €
# 46	27531-19F10-000 2753119F10000 2753119F10000	ENTRETOISE	36,24 €
# 47	27600-06G40-120 2760006G40120 2760006G40120	CHAINE CHAIN ASSY, WTR P	248,48 €
# 48	27620-06G40-000 2762006G40000 2762006G40000	ATTACHE RAPIDE LOCK, CHAIN	22,80 €
# 49	09280-24010-000 0928024010000 0928024010000	O-RING, D:2.4, ID:23.7	6,53 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au TRANSMISSION de votre Suzuki V-STROM 650 de V-STROM. Nous restons à votre disposition pour toute question.
