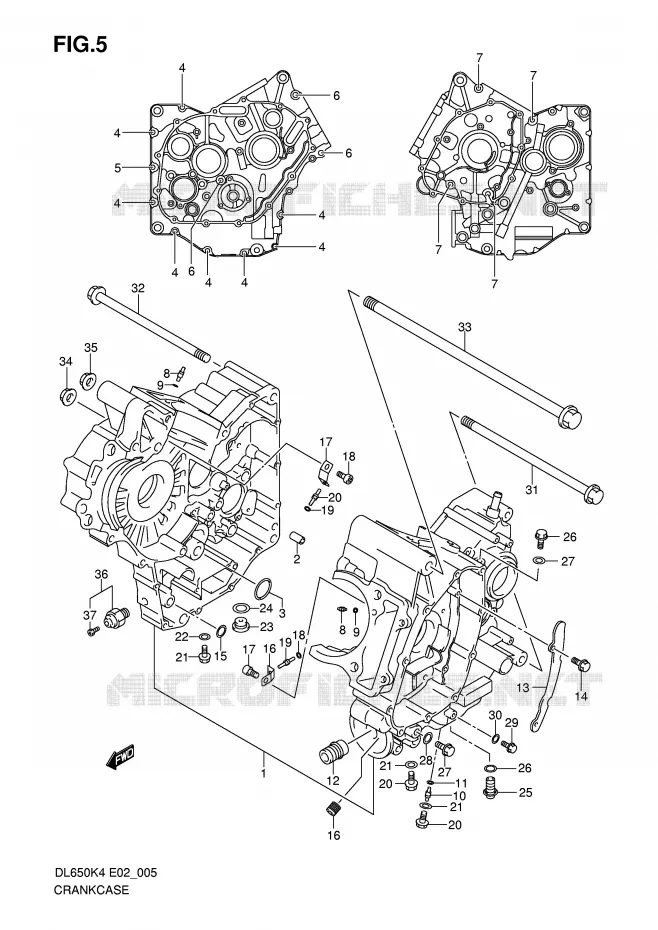

Vue éclatée

CYLINDRE

CARTER POUR SUZUKI V-STROM 650 2006

CARTER

CARTER pour Suzuki V-STROM 650 2006

(1)  11301-20883-000
CARTER MOTEUR
CRANKCASE SET

(2)  09206-11007-000
PIN
PIN (11X20)

(3)  09280-15007-000
O-RING D:2.4 ID:15.8
O RING, CRANKCASE

(4)  01547-0650A-000
VIS
BOLT

(4)  01547-0650A-000
VIS
BOLT

(4)  01547-0650A-000
VIS
BOLT

(4)  01547-0650A-000
VIS
BOLT

(4)  01547-0650A-000
VIS
BOLT

(4)  01547-0650A-000
VIS
BOLT

(4)  01547-0650A-000
VIS
BOLT

(4)  01547-0650A-000
VIS
BOLT
VIS

(4)  01547-0650A-000
VIS
BOLT
VIS

(4)  01547-0650A-000
VIS
BOLT
VIS

(4)  01547-0650A-000
VIS
BOLT
VIS

(4)  01547-0650A-000
VIS
BOLT
VIS

(4)  01547-0650A-000
VIS
BOLT
VIS

(4)  01547-0650A-000
VIS
BOLT
VIS

(5)  01547-06507-000
VIS
BOLT

(6)  07120-0855A-000
VIS
BOLT

(6)  07120-0855A-000
VIS
BOLT

(6)  07120-0855A-000
VIS
BOLT

(6)  07120-0855A-000
VIS
BOLT
VIS

(6)  07120-0855A-000
VIS
BOLT
VIS

(6)  07120-0855A-000
VIS
BOLT
VIS

(7)  07120-0880A-000
VIS
BOLT

(7)  07120-0880A-000
VIS
BOLT

(7)  07120-0880A-000
VIS
BOLT

(7)  07120-0880A-000
VIS
BOLT

(7)  07120-0880A-000
VIS
BOLT
VIS

(7)  07120-0880A-000
VIS
BOLT
VIS

(7)  07120-0880A-000
VIS
BOLT
VIS

(7)  07120-0880A-000
VIS
BOLT
VIS

(8)  09493-28010-000
JET,OIL GALLERY
JET, OIL GALLERY CYLINDER

(8)  09493-28010-000
JET,OIL GALLERY
JET, OIL GALLERY CYLINDER

(9)  09280-04004-000
O RING (D:1.2,ID:4.0)

(9)  09280-04004-000
O RING (D:1.2,ID:4.0)

(10)  09493-28010-000
JET,OIL GALLERY
JET, OIL GALLERY MISSION

(11)  09280-04004-000
O RING (D:1.2,ID:4.0)

(12)  16591-06B01-000
RACCORD
UNION, OIL FILTER STAND

(13)  11323-19F00-000
PLAQUE
PLATE, OIL SEPARATOR

(14)  01547-0612B-000
VIS
BOLT

(15)  09280-12009-000
O RING (D:1.9,ID:12.6)

(16)  11329-17G00-000
PLAQUETTE
JET, OIL GALLERY

(16)  11329-17G00-000
PLAQUETTE
JET, OIL GALLERY

(17)  16438-19F00-000
PLAQUE

(17)  16438-19F00-000
PLAQUE

(18)  09106-06075-000
BOLT
BOULON 6X12

(18)  09106-06075-000
BOLT
BOULON 6X12

(19)  09280-04004-000
O RING (D:1.2,ID:4.0)

(19)  09280-04004-000
O RING (D:1.2,ID:4.0)

(20)  09493-26007-000
JET (130)

(20)  09493-26007-000
JET (130)

(20)  09493-26007-000
JET (130)

(21)  01550-0812A-000
VIS
BOLT

(21)  01550-0812A-000
VIS
BOLT

(21)  01550-0812A-000
VIS
BOLT

(21)  01550-0812A-000
VIS
BOLT
VIS

(21)  01550-0812A-000
VIS
BOLT
VIS

(21)  01550-0812A-000
VIS
BOLT
VIS

(22)  09168-08016-000
GASKET
WASHER

(23)  09248-16012-000
BOUCHON *
SCREW

(24)  09168-16002-000
GASKET (16X22X2)

(25)  09247-12011-000
BOUCHON DE VIDANGE
SCREW

(26)  09168-12002-000
GASKET (12.1X16.2X3.7)

(26)  09168-12002-000
GASKET (12.1X16.2X3.7)

(27)  09247-12006-000
PLUG
SCREW

(27)  09247-12006-000
PLUG
SCREW

(28)  09168-12017-000
JOINT DE VIDANGE 12X17X1
WASHER

(29)  01550-0612B-000
VIS
BOLT

(30)  09168-06023-000
GASKET (5.8X13X1.2)

(31)  09103-10347-000
BOLT, ENG MTG UPPER

(32)  09103-10205-000
BOLT (10X225)

(33)  09103-12054-000
BOULON

(34)  08319-3110A-000
ECROU
NUT

(35)  09159-12054-000
ECROU
NUT

(36)  37820-33D10-000
CONTACTEUR PRESSION D'HUILE

(37)  37822-33D00-000
BOULON
BOLT
Référence Désignation Prix Unitaire TTC Qté
# 1

11301-20881-000

11301-20883-000
 1130120881000
CARTER MOTEUR
CRANKCASE SET
# 2

09206-11007-000
0920611007000

0920611007000
PIN
PIN (11X20)
# 3

09280-15007-000
0928015007000

0928015007000
O-RING D:2.4 ID:15.8
O RING, CRANKCASE
# 4

01547-06503-000

01547-0650A-000
 0154706503000
VIS
BOLT
# 5

01547-06507-000
0154706507000

0154706507000
VIS
BOLT
# 6

07120-08553-000

07120-0855A-000
 0712008553000
VIS
BOLT
# 7

07120-08803-000

07120-0880A-000
 0712008803000
VIS
BOLT
# 8

09493-28010-000
0949328010000

0949328010000
JET, OIL GALLERY
JET, OIL GALLERY CYLINDER
# 9

09280-04004-000
0928004004000

0928004004000
O RING (D:1.2, ID:4.0)
# 10

09493-28010-000
0949328010000

0949328010000
JET, OIL GALLERY
JET, OIL GALLERY MISSION
# 11

09280-04004-000
0928004004000

0928004004000
O RING (D:1.2, ID:4.0)
# 12

16591-06B00-000

16591-06B01-000
 1659106B00000
RACCORD
UNION, OIL FILTER STAND
# 13

11323-19F00-000
1132319F00000

1132319F00000
PLAQUE
PLATE, OIL SEPARATOR
# 14

01547-06123-000

01547-0612B-000
 0154706123000
VIS
BOLT
# 15

09280-12009-000
0928012009000

0928012009000
O RING (D:1.9, ID:12.6)
# 16

11329-17G00-000
1132917G00000

1132917G00000
PLAQUETTE
JET, OIL GALLERY
# 17

16438-19F00-000
1643819F00000

1643819F00000
PLAQUE
# 18

09106-06075-000
0910606075000

0910606075000
BOLT
BOULON 6X12
# 19

09280-04004-000
0928004004000

0928004004000
O RING (D:1.2, ID:4.0)
# 20

09493-26007-000
0949326007000

0949326007000
JET (130)
# 21

01550-08123-000

01550-0812A-000
 0155008123000
VIS
BOLT
# 22

09168-08016-000
0916808016000

0916808016000
GASKET
WASHER
# 23

09248-16012-000
0924816012000

0924816012000
BOUCHON *
SCREW
# 24

09168-16002-000
0916816002000

0916816002000
GASKET (16X22X2)
# 25

09247-12011-000
0924712011000

0924712011000
BOUCHON DE VIDANGE
SCREW
# 26

09168-12002-000
0916812002000

0916812002000
GASKET (12.1X16.2X3.7)
# 27

09247-12006-000
0924712006000

0924712006000
PLUG
SCREW
# 28

09168-12017-000
0916812017000

0916812017000
JOINT DE VIDANGE 12X17X1
WASHER
# 29

01550-06123-000

01550-0612B-000
 0155006123000
VIS
BOLT
# 30

09168-06023-000
0916806023000

0916806023000
GASKET (5.8X13X1.2)
# 31

09103-10347-000
0910310347000

0910310347000
BOLT, ENG MTG UPPER
# 32

09103-10205-000
0910310205000

0910310205000
BOLT (10X225)
# 33

09103-12054-000
0910312054000

0910312054000
BOULON
# 34

08319-31103-000

08319-3110A-000
 0831931103000
ECROU
NUT
# 35

09159-12054-000
0915912054000

0915912054000
ECROU
NUT
# 36

37820-33D10-000
3782033D10000

3782033D10000
CONTACTEUR PRESSION D'HUILE
# 37

37822-33D00-000
3782233D00000

3782233D00000
BOULON
BOLT
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER de votre Suzuki V-STROM 650 de V-STROM. Nous restons à votre disposition pour toute question.
