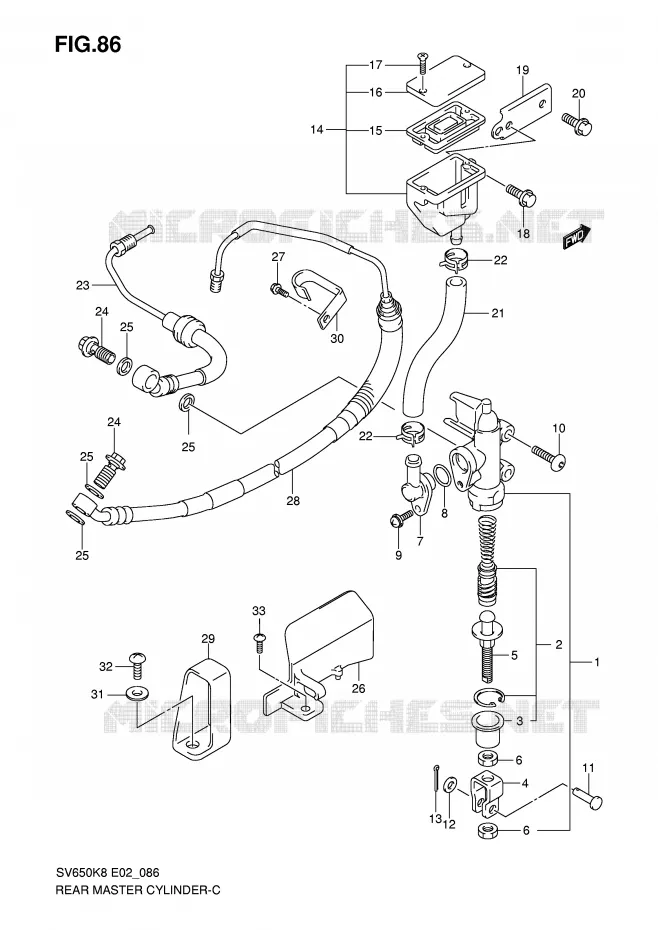

MAITRE CYLINDRE DE FREIN ARRIERE (SV650K8 / UK8 / SK8 / SUK8 / K9 / UK9 / SK9 / SUK9 / SL0 / SUL0) REFER TO FIG.86(K- 8) FOR SV650AK8/UAK8/SAK8/SUAK8/AK9/UAK9/SAK9/

MAITRE CYLINDRE DE FREIN ARRIERE (SEE NOTE) POUR SUZUKI SV 650 2009

OPTIONS

(1) 69600-16G00-000

CYLINDER ASSY, REAR MASTER

(2) 69600-34821-000

MAITRE CYLINDRE
PISTON/CUP SET

(3) 69691-00A00-000

COUPELLE
DUST SEAL

(4) 69692-27A30-000

PATTE
YOKE

(5) 69670-48B00-000

BIELLETTE
ROD, PUSH

(6) 69693-05A00-000

ECROU
NUT

(6) 69693-05A00-000

ECROU
NUT

(7) 69672-05A00-000

RACCORD
CONNECTOR

(8) 69686-34200-000

JOINT TORIQUE
O RING

(9) 02112-7412A-000

VIS
SCREW

(10) 09139-06028-000

SCREW
BOLT (6X20)

(11) 09200-06068-000

SHAFT, SHALLOW DRIVE ARM
PIN 16X10

(12) 08322-0106B-000

RONDELLE
WASHER

(13) 04111-2015A-000

GOUPILLE
PIN 12X10

(14) 69740-01D02-000

RESERVOIR LOOKEED
RESERVOIR

(15) 59667-04700-000

DIAPHRAGME
DIAPHRAGM

(16) 59669-05D00-000

BOUCHON
CAP

(17) 69689-04A00-000

VIS
SCREW

(18) 09103-06222-000

BOULON
BOLT, TANK (6X12)

(19) 69750-16G10-000

POUTRE
BRACKET, RR RESERVOIR TANK

(20) 01550-0616A-000

VIS
BOLT

(21) 69731-16G20-000

DURIT

(22) 09401-13417-000

CLIP
NUT

(22) 09401-13417-000

CLIP
NUT

(23) 69200-17G01-000

TUYAU
HOSE, ASSY, REAR BRAKE NO.1

(24) 09360-10062-000

VIS BENJO
BOULON

(24) 09360-10062-000

VIS BENJO
BOULON

(25) 09161-10009-000

WASHER,10X15X1.5
RONDELLE

(25) 09161-10009-000

WASHER,10X15X1.5
RONDELLE

(25) 09161-10009-000

WASHER,10X15X1.5
RONDELLE

(25) 09161-10009-000

WASHER,10X15X1.5
RONDELLE

(26) 61196-06G00-000

COLLIER
GUIDE, RR BRAKE HOSE

(27) 01547-0612A-000

VIS
BOLT

(28) 69400-17G01-000

TUYAU
HOSE ASSY, REAR BRAKE NO.2

(29) 69243-16G00-000

GUIDE
COLLIER

(30) 69266-17G00-000

COLLIER
CLAMP, REAR BRAKE HOSE NO.2

(31) 09169-06041-000

RONDELLE
WASHER, GUIDE RR BRAKE HOSE

(32) 02142-0616A-000

VIS
SCREW

(33) 02142-0510A-000

VIS
SCREW

	Référence	Désignation	Qté
# 1	69600-16G00-000 6960016G00000 6960016G00000	CYLINDER ASSY, REAR MASTER	256,31 €
# 2	69600-34820-000 69600-34821-000 6960034820000	MAITRE CYLINDRE PISTON/CUP SET	39,56 €
# 3	69691-00A00-000 6969100A00000 6969100A00000	COUPELLE DUST SEAL	8,34 €
# 4	69692-27A30-000 6969227A30000 6969227A30000	PATTE YOKE	16,97 €
# 5	69670-48B00-000 6967048B00000 6967048B00000	BIELLETTE ROD, PUSH	29,95 €
# 6	69693-05A00-000 6969305A00000 6969305A00000	ECROU NUT	2,48 €
# 7	69672-05A00-000 6967205A00000 6967205A00000	RACCORD CONNECTOR	8,36 €
# 8	69686-34200-000 6968634200000 6968634200000	JOINT TORIQUE O RING	4,52 €
# 9	02112-7412A-000 021127412A000 021127412A000	VIS SCREW	2,78 €
# 10	09139-06028-000 0913906028000 0913906028000	SCREW BOLT (6X20)	5,63 €
# 11	09200-06068-000 0920006068000 0920006068000	SHAFT, SHALLOW DRIVE ARM PIN 16X10	5,52 €
# 12	08322-0106B-000 083220106B000 083220106B000	RONDELLE WASHER	3,26 €
# 13	04111-2015A-000 041112015A000 041112015A000	GOUPILLE PIN 12X10	1,81 €
# 14	69740-01D02-000 6974001D02000 6974001D02000	RESERVOIR LOOKEED RESERVOIR	74,05 €
# 15	59667-04700-000 5966704700000 5966704700000	DIAPHRAGME DIAPHRAGM	12,91 €
# 16	59669-05D00-000 5966905D00000 5966905D00000	BOUCHON CAP	21,29 €
# 17	69689-04A00-000 6968904A00000 6968904A00000	VIS SCREW	Non disponible	0,00 €
# 18	09103-06222-000 0910306222000 0910306222000	BOULON BOLT, TANK (6X12)	3,28 €
# 19	69750-16G10-000 6975016G10000 6975016G10000	POUTRE BRACKET, RR RESERVOIR TANK	14,75 €
# 20	01550-0616A-000 015500616A000 015500616A000	VIS BOLT	2,88 €
# 21	69731-16G20-000 6973116G20000 6973116G20000	DURIT	20,46 €
# 22	09401-13417-000 0940113417000 0940113417000	CLIP NUT	3,23 €
# 23	69200-17G00-000 6920017G00000	TUYAU HOSE, ASSY, REAR BRAKE NO.1	Non disponible	0,00 €
# 24	09360-10062-000 0936010062000 0936010062000	VIS BENJO BOULON	8,34 €
# 25	09161-10009-000 0916110009000 0916110009000	WASHER, 10X15X1.5 RONDELLE	2,75 €
# 26	61196-06G00-000 6119606G00000 6119606G00000	COLLIER GUIDE, RR BRAKE HOSE	23,42 €
# 27	01547-0612A-000 015470612A000 015470612A000	VIS BOLT	3,05 €
# 28	69400-17G00-000 69400-17G01-000 6940017G00000	TUYAU HOSE ASSY, REAR BRAKE NO.2	135,37 €
# 29	69243-16G00-000 6924316G00000 6924316G00000	GUIDE COLLIER	20,51 €
# 30	69266-17G00-000 6926617G00000 6926617G00000	COLLIER CLAMP, REAR BRAKE HOSE NO.2	12,50 €
# 31	09169-06041-000 0916906041000 0916906041000	RONDELLE WASHER, GUIDE RR BRAKE HOSE	2,90 €
# 32	02142-0616A-000 021420616A000 021420616A000	VIS SCREW	1,93 €
# 33	02142-0510A-000 021420510A000 021420510A000	VIS SCREW	1,68 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
