REPOSE PIED (MODELE K3) REFER TO FIG.43A(H- 2) FOR MODEL K4/K5/K6/K7

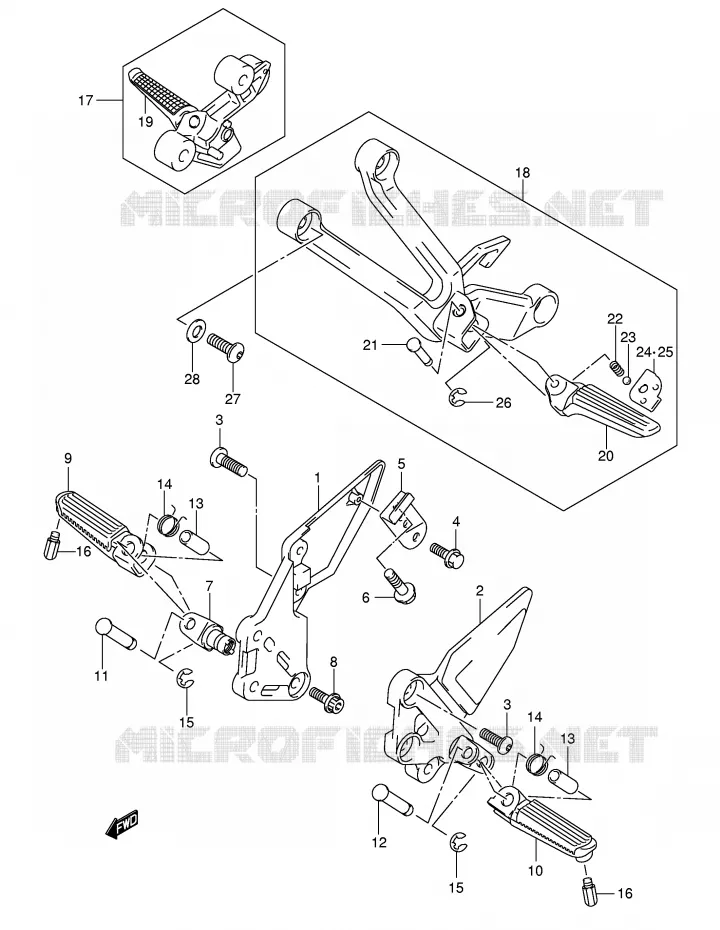

REPOSE PIEDS (MODEL K4 / K5 / K6 / K7) POUR SUZUKI SV 650 2004

RESERVOIR D'ESSENCE (MODELE K3) REFER TO FIG.44A(H- 4) FOR MODEL K4

(1) 43511-16G21-000

SUPPORT
SUPPORT REPOSE PIED

(2) 43521-16G21-000

SUPPORT
BRACKET, FRONT FOOTREST LH

(3) 09106-08167-000

BOULON
BOLT

(3) 09106-08167-000

BOULON
BOLT

(4) 01550-0610B-000

VIS
BOLT, RH

(5) 43571-17G20-000

PROTECTION
PLAQUE

(5) 43571-16G00-000

PROTECTION
PLAQUE

(6) 01550-08207-000

VIS
BOLT, PLATE

(7) 43540-04K00-000

HOLDER,FOOTREST LH
HOLDER, FOOTREST RH

(8) 09106-10064-000

BOLT
BOLT, HOLDER

(9) 43510-02F11-000

SUPPORT DE REPOSE-PIED
BAR, FRONT FOOTREST RH

(10) 43520-02F11-000

SUPPORT DE REPOSE-PIED
BAR, FRONT FOOTREST LH

(11) 09208-08014-000

PIN
PIN, RH

(12) 09208-08016-000

AXE
PIN, LH

(13) 09180-08149-000

SPACER,8.1X12X22
RONDELLE

(13) 09180-08149-000

SPACER,8.1X12X22
RONDELLE

(14) 09448-18022-000

SPRING

(14) 09448-18022-000

SPRING

(15) 08332-1106A-000

E RING 6MM
E RING

(15) 08332-1106A-000

E RING 6MM
E RING

(15) 08332-1106A-000

E RING 6MM
E RING
E RING 6MM

(15) 08332-1106A-000

E RING 6MM
E RING
E RING 6MM

(16) 43576-48B02-000

BOULON
BOLT, BANK SENSOR

(16) 43576-48B02-000

BOULON
BOLT, BANK SENSOR

(17) 43600-17G20-000

REPOSE PIED

(18) 43700-17G20-000

REPOSE PIED
FOOTREST ASSY, PILLION LH

(19) 43611-35F01-000

BAR, PILLION RH

(20) 43621-35F01-000

BAR, PILLION LH

(21) 87259-85510-000

AXE
PIN 16X10

(22) 09440-05005-000

SPRING

(23) 06111-07004-000

BILLE
BALL

(24) 43816-33E21-000

PLAQUE

(25) 43826-33E22-000

PLAQUE

(26) 08332-1104B-000

E RING

(27) 09106-08150-000

BOULON
BOLT

(28) 09164-08020-000

WASHER

	Référence	Désignation	Qté
# 1	43511-16G20-000 43511-16G21-000 4351116G20000	SUPPORT SUPPORT REPOSE PIED	115,31 €
# 2	43521-16G20-000 43521-16G21-000 4352116G20000	SUPPORT BRACKET, FRONT FOOTREST LH	102,68 €
# 3	09106-08167-000 0910608167000 0910608167000	BOULON BOLT	5,00 €
# 4	01550-06103-000 01550-0610B-000 0155006103000	VIS BOLT, RH	2,95 €
# 5	43571-17G20-000 4357117G20000 4357117G20000	PROTECTION PLAQUE	16,06 €
# 5	43571-16G00-000 4357116G00000 4357116G00000	PROTECTION PLAQUE	Non disponible	0,00 €
# 6	01550-08203-000 01550-08207-000 0155008203000	VIS BOLT, PLATE	3,78 €
# 7	43530-16G00-000 43540-04K00-000 4353016G00000	HOLDER, FOOTREST LH HOLDER, FOOTREST RH	34,25 €
# 8	09106-10064-000 0910610064000 0910610064000	BOLT BOLT, HOLDER	7,37 €
# 9	43510-02F11-000 4351002F11000 4351002F11000	SUPPORT DE REPOSE-PIED BAR, FRONT FOOTREST RH	49,80 €
# 10	43520-02F11-000 4352002F11000 4352002F11000	SUPPORT DE REPOSE-PIED BAR, FRONT FOOTREST LH	49,80 €
# 11	09208-08014-000 0920808014000 0920808014000	PIN PIN, RH	5,42 €
# 12	09208-08016-000 0920808016000 0920808016000	AXE PIN, LH	5,42 €
# 13	09180-08149-000 0918008149000 0918008149000	SPACER, 8.1X12X22 RONDELLE	8,47 €
# 14	09448-18022-000 0944818022000 0944818022000	SPRING	5,76 €
# 15	08332-11063-000 08332-1106A-000 0833211063000	E RING 6MM E RING	1,72 €
# 16	43576-48B02-000 4357648B02000 4357648B02000	BOULON BOLT, BANK SENSOR	9,80 €
# 17	43600-17G20-000 4360017G20000 4360017G20000	REPOSE PIED	172,32 €
# 18	43700-17G20-000 4370017G20000 4370017G20000	REPOSE PIED FOOTREST ASSY, PILLION LH	172,32 €
# 19	43611-35F01-000 4361135F01000 4361135F01000	BAR, PILLION RH	56,81 €
# 20	43621-35F01-000 4362135F01000 4362135F01000	BAR, PILLION LH	59,22 €
# 21	87259-85510-000 8725985510000 8725985510000	AXE PIN 16X10	7,76 €
# 22	09440-05005-000 0944005005000 0944005005000	SPRING	2,06 €
# 23	06111-07004-000 0611107004000 0611107004000	BILLE BALL	1,72 €
# 24	43816-33E21-000 4381633E21000 4381633E21000	PLAQUE	8,34 €
# 25	43826-33E22-000 4382633E22000 4382633E22000	PLAQUE	8,34 €
# 26	08332-11043-000 08332-1104B-000 0833211043000	E RING	2,41 €
# 27	09106-08150-000 0910608150000 0910608150000	BOULON BOLT	5,09 €
# 28	09164-08020-000 0916408020000 0916408020000	WASHER	2,88 €
