MAITRE CYLINDRE AVANT

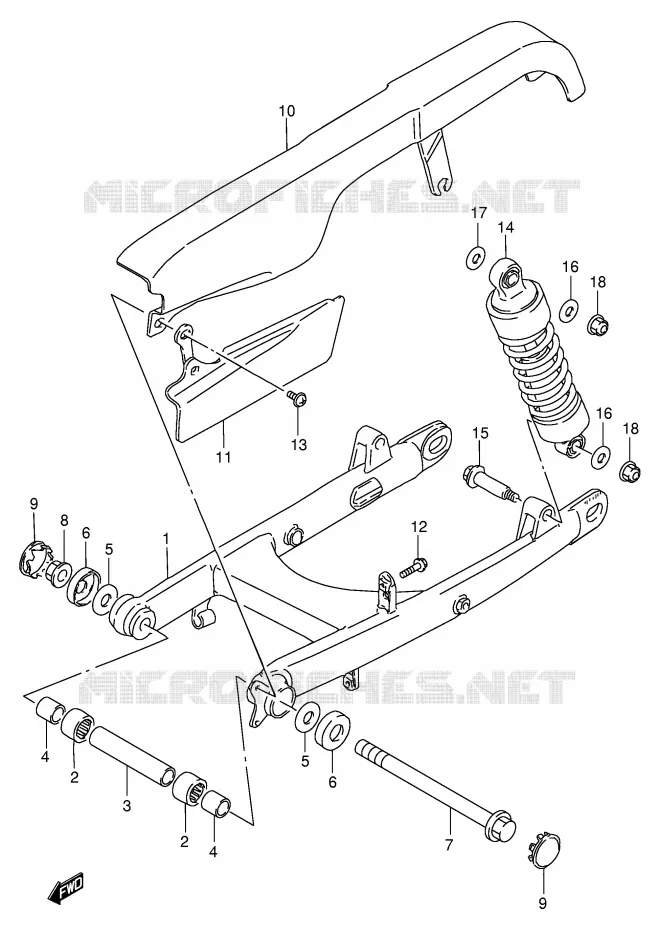

BRAS OSCILLANT ARRIERE POUR SUZUKI SAVAGE 650 1997

ROUE ARRIERE

(1) 61100-24B03-019

BRAS OSCILLANT

(2) 09263-22017-000

ROLLER BEARING 22X29X30
BEARING (22X29X30)

(2) 09263-22017-000

ROLLER BEARING 22X29X30
BEARING (22X29X30)

(3) 61282-24B01-000

ENTRETOISE
SPACER,12X17X60

(4) 61251-24B00-000

BAGUE
ENTRETOISE

(4) 61251-24B00-000

BAGUE
ENTRETOISE

(5) 08211-14341-000

WASHER,THRUST
THRUST WASHER

(5) 08211-14341-000

WASHER,THRUST
THRUST WASHER

(6) 61262-45002-000

CACHE
DUST SEAL

(6) 61262-45002-000

CACHE
DUST SEAL

(7) 61211-24B00-000

AXE
SHAFT, PIVOT

(8) 08319-3114A-000

ECROU
NUT

(9) 61222-38A01-000

CHAPEAU
BOUCHON

(9) 61222-38A01-000

CHAPEAU
BOUCHON

(10) 61310-24B02-000

CARTER CHAINE

(11) 61320-24B02-000

CARTER CHAINE

(12) 01550-0612B-000

VIS
BOLT

(13) 02112-7612A-000

VIS
SCREW

(14) 62100-24B00-000

AMORTISSEUR

(15) 62313-24B00-000

BOULON
BOLT, LOWER

(16) 09160-10035-000

WASHER 10.5X28X2.3
WASHER, OUTER (10.5X28X2.3)

(16) 09160-10035-000

WASHER 10.5X28X2.3
WASHER, OUTER (10.5X28X2.3)

(17) 09160-14009-000

WASHER 14.5X29X2.3
WASHER, UPPER INNER (14.5X29X2.3)

(18) 08313-10107-000

NUT

(18) 08313-10107-000

NUT

	Référence	Désignation	Qté
# 1	61100-24B03-019 6110024B03019 6110024B03019	BRAS OSCILLANT	445,37 €
# 2	09263-22017-000 0926322017000 0926322017000	ROLLER BEARING 22X29X30 BEARING (22X29X30)	34,40 €
# 3	61282-24B01-000 6128224B01000 6128224B01000	ENTRETOISE SPACER, 12X17X60	15,46 €
# 4	61251-24B00-000 6125124B00000 6125124B00000	BAGUE ENTRETOISE	21,29 €
# 5	08211-14341-000 0821114341000 0821114341000	WASHER, THRUST THRUST WASHER	4,15 €
# 6	61262-45002-000 6126245002000 6126245002000	CACHE DUST SEAL	10,42 €
# 7	61211-24B00-000 6121124B00000 6121124B00000	AXE SHAFT, PIVOT	28,00 €
# 8	08319-31148-000 08319-3114A-000 0831931148000	ECROU NUT	12,25 €
# 9	61222-38A01-000 6122238A01000 6122238A01000	CHAPEAU BOUCHON	14,33 €
# 10	61310-24B02-000 6131024B02000 6131024B02000	CARTER CHAINE	193,24 €
# 11	61320-24B02-000 6132024B02000 6132024B02000	CARTER CHAINE	38,98 €
# 12	01550-06123-000 01550-0612B-000 0155006123000	VIS BOLT	3,46 €
# 13	02112-76123-000 02112-7612A-000 0211276123000	VIS SCREW	3,12 €
# 14	62100-24B00-000 6210024B00000 6210024B00000	AMORTISSEUR	273,47 €
# 15	62313-24B00-000 6231324B00000 6231324B00000	BOULON BOLT, LOWER	12,91 €
# 16	09160-10035-000 0916010035000 0916010035000	WASHER 10.5X28X2.3 WASHER, OUTER (10.5X28X2.3)	2,41 €
# 17	09160-14009-000 0916014009000 0916014009000	WASHER 14.5X29X2.3 WASHER, UPPER INNER (14.5X29X2.3)	3,94 €
# 18	08313-10107-000 0831310107000 0831310107000	NUT	3,79 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
