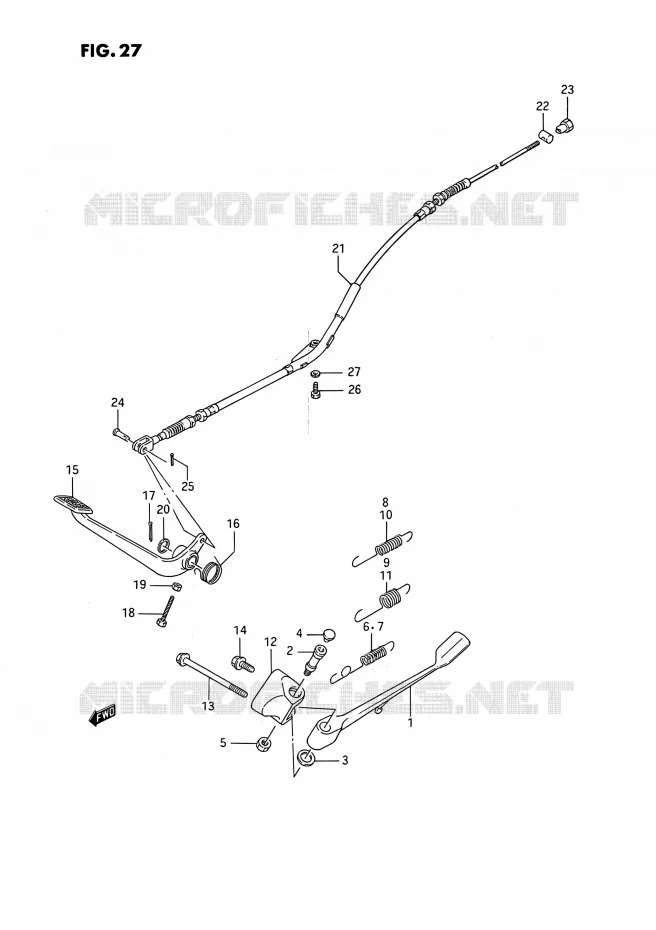

BEQUILLE LATERALE - PEDALE DE FREIN ARRIERE POUR SUZUKI SAVAGE 650 1990

COLONNE DE DIRECTION

(1) 42310-24B01-000

BEQUILLE
STAND, PROP

(2) 42341-38B01-000

AXE
BOLT

(3) 09181-15158-000

SHIM
THRUST WASHER

(4) 56246-24F00-000

BOULON
CAP

(5) 08310-00107-000

NUT

(7) 09443-15027-XC0

RESSORT
SPRING

(8) 09443-15034-000

SPRING
SPRING, INNER

(9) 09443-18020-000

SPRING
SPRING, OUTER

(10) 09443-18018-000

SPRING
SPRING, OUTER

(11) 09443-16016-000

SPRING
SPRING, INNER

(13) 09103-10087-000

BOLT
BOLT, NO.1

(15) 43100-24B10-000

PEDALE DE FREIN
PEDAL ASSY, BRAKE

(16) 09448-32017-000

SPRING

(17) 04111-3030A-000

GOUPILLE
COTTER PIN

(18) 09100-06150-000

BOLT,PEDAL STOPPER
BOLT, ADJUSTER

(19) 08310-00067-000

NUT

(20) 09160-16043-000

WASHER,16.5X22X1.0
WASHER

(21) 58510-24B10-000

TRANSMISSION FREIN
CABLE, REAR BRAKE

(22) 09209-13018-000

(23) 09150-06010-000

ECROU
.NUT, ADJUSTER

(24) 09200-05001-000

(25) 04111-2015A-000

GOUPILLE
COTTER PIN

(26) 01500-0616A-000

VIS
BOLT, LOWER COVER (6X16)

(27) 08321-0106A-000

RONDELLE
.LOCK WASHER

	Référence	Désignation	Qté
# 1	42310-24B00-000 42310-24B01-000 4231024B00000	BEQUILLE STAND, PROP	94,12 €
# 2	42341-38B01-000 4234138B01000 4234138B01000	AXE BOLT	12,90 €
# 3	08221-15245-000 09181-15158-000 0822115245000	SHIM THRUST WASHER	3,66 €
# 4	43575-24B00-000 56246-24F00-000 4357524B00000	BOULON CAP	9,49 €
# 5	08310-00107-000 0831000107000 0831000107000	NUT	3,12 €
# 7	09443-15027-000 0944315027000	RESSORT SPRING	Non disponible	0,00 €
# 8	09443-15034-000 0944315034000 0944315034000	SPRING SPRING, INNER	10,01 €
# 9	09443-18020-000 0944318020000 0944318020000	SPRING SPRING, OUTER	8,10 €
# 10	09443-18018-000 0944318018000 0944318018000	SPRING SPRING, OUTER	Non disponible	0,00 €
# 11	09443-16016-000 0944316016000 0944316016000	SPRING SPRING, INNER	Non disponible	0,00 €
# 13	09103-10087-000 0910310087000 0910310087000	BOLT BOLT, NO.1	9,10 €
# 15	43110-24B01-000 43100-24B10-000 4311024B01000	PEDALE DE FREIN PEDAL ASSY, BRAKE	90,43 €
# 16	09448-32017-000 0944832017000 0944832017000	SPRING	8,22 €
# 17	04111-30308-000 04111-3030A-000 0411130308000	GOUPILLE COTTER PIN	1,94 €
# 18	09100-06133-000 09100-06150-000 0910006133000	BOLT, PEDAL STOPPER BOLT, ADJUSTER	2,65 €
# 19	08310-00067-000 0831000067000 0831000067000	NUT	2,60 €
# 20	09160-16015-000 09160-16043-000 0916016015000	WASHER, 16.5X22X1.0 WASHER	2,28 €
# 21	58510-24B10-000 5851024B10000 5851024B10000	TRANSMISSION FREIN CABLE, REAR BRAKE	86,99 €
# 22	09209-13005-000 09209-13018-000 0920913005000	PIN	4,82 €
# 23	09150-06009-000 09150-06010-000 0915006009000	ECROU .NUT, ADJUSTER	4,40 €
# 24	09200-05001-000 0920005001000 0920005001000	PIN	2,22 €
# 25	04111-20158-000 04111-2015A-000 0411120158000	GOUPILLE COTTER PIN	1,81 €
# 26	01107-06165-000 01500-0616A-000 0110706165000	VIS BOLT, LOWER COVER (6X16)	2,10 €
# 27	08321-21064-000 08321-0106A-000 0832121064000	RONDELLE .LOCK WASHER	2,65 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
