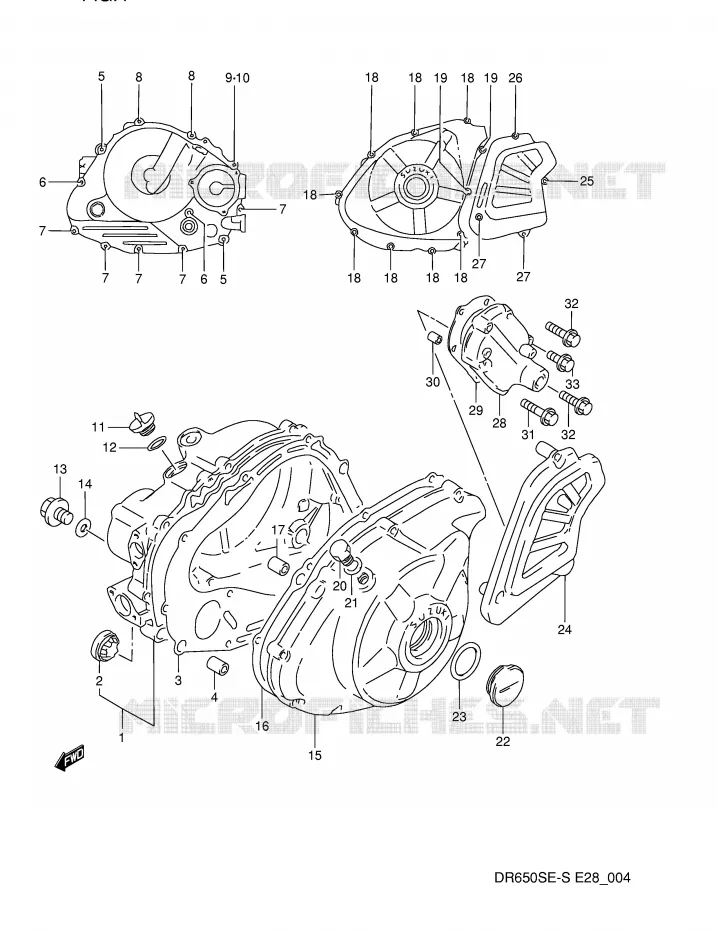

Vue éclatée

CARTER

CARTER (MODELE N / P) POUR SUZUKI DR 650 1994

CARTER (MODELE R / S)

(1) 11340-12D30-000

BARRIERE,EMBRAYAGE
CARTER EMBRAYAGE

(2) 11971-33210-000

BOUCHON
LENS, OIL LEVEL

(3) 11482-12D01-000

JOINT D'EMBRAYAGE
GASKET, CLUTCH COVER

(4) 04211-13189-000

GOUPILLE
PIN 16X10

(5) 01547-06507-000

VIS
BOULON

(5) 01547-06507-000

VIS
BOULON

(6) 01547-06407-000

VIS
BOLT (6X40)

(6) 01547-06407-000

VIS
BOLT (6X40)

(7) 01547-06357-000

VIS
BOLT,L:35

(7) 01547-06357-000

VIS
BOLT,L:35

(7) 01547-06357-000

VIS
BOLT,L:35

(7) 01547-06357-000

VIS
BOLT,L:35

(7) 01547-06357-000

VIS
BOLT,L:35

(8) 01547-06257-000

VIS
BOLT 6X25

(8) 01547-06257-000

VIS
BOLT 6X25

(9) 09103-06161-000

BOLT 6X25

(10) 08322-0106A-000

RONDELLE
WASHER

(11) 09259-20019-000

PLUG,20X10
PLUG, OIL FILLER

(12) 09280-17003-000

O RING D:3.1 ID:16.8
O RING

(13) 09247-14026-000

PLUG
PLUG, OIL CHECK

(14) 09168-14004-000

GASKET 14X19.2X2
WASHER

(15) 11351-12D30-000

CARTER
COVER, MAGNETO

(16) 11483-12D10-000

JOINT ALLUMAGE

(17) 04211-13189-000

GOUPILLE
PIN 16X10

(18) 01547-06307-000

VIS
BOLT,CAM CHAIN TENSIONER

(18) 01547-06307-000

VIS
BOLT,CAM CHAIN TENSIONER

(18) 01547-06307-000

VIS
BOLT,CAM CHAIN TENSIONER

(18) 01547-06307-000

VIS
BOLT,CAM CHAIN TENSIONER

(18) 01547-06307-000

VIS
BOLT,CAM CHAIN TENSIONER

(18) 01547-06307-000

VIS
BOLT,CAM CHAIN TENSIONER

(19) 01547-06257-000

VIS
BOLT 6X25

(20) 09247-12104-000

PLUG
PLUG, T.D.C

(21) 09168-12002-000

GASKET,12.1X16.2X3.7
WASHER

(22) 09259-36016-20H

PLUG,SHAFT HOLE
SCREW

(23) 09280-33004-000

O RING D:3.1 ID:32.7
O RING

(24) 11361-12D30-000

CARTER
COVER,ENGINE SPROCKET

(25) 01547-06457-000

VIS
BOLT (6X45)

(26) 01547-06357-000

VIS
BOLT,L:35

(27) 01547-06207-000

VIS
BOLT (6X20)

(27) 01547-06207-000

VIS
BOLT (6X20)

(28) 11371-12D30-000

CARTER
COUVERCLE

(29) 11485-12D01-000

JOINT

(30) 04211-09129-000

GOUPILLE
PIN 16X10

(31) 01547-06357-000

VIS
BOLT,L:35

(32) 01547-06307-000

VIS
BOLT,CAM CHAIN TENSIONER

(32) 01547-06307-000

VIS
BOLT,CAM CHAIN TENSIONER

(33) 01547-06207-000

VIS
BOLT (6X20)

	Référence	Désignation	Qté
# 1	11340-12D30-000 1134012D30000 1134012D30000	BARRIERE, EMBRAYAGE CARTER EMBRAYAGE	283,98 €
# 2	11971-33210-000 1197133210000 1197133210000	BOUCHON LENS, OIL LEVEL	23,09 €
# 3	11482-12D01-000 1148212D01000 1148212D01000	JOINT D'EMBRAYAGE GASKET, CLUTCH COVER	28,75 €
# 4	04211-13189-000 0421113189000 0421113189000	GOUPILLE PIN 16X10	3,12 €
# 5	01547-06507-000 0154706507000 0154706507000	VIS BOULON	3,43 €
# 6	01547-06407-000 0154706407000 0154706407000	VIS BOLT (6X40)	3,62 €
# 7	01547-06357-000 0154706357000 0154706357000	VIS BOLT, L:35	2,88 €
# 8	01547-06257-000 0154706257000 0154706257000	VIS BOLT 6X25	2,88 €
# 9	09103-06161-000 0910306161000 0910306161000	BOLT 6X25	Non disponible	0,00 €
# 10	08322-01067-000 0832201067000	RONDELLE WASHER	Non disponible	0,00 €
# 11	09259-20019-000 0925920019000 0925920019000	PLUG, 20X10 PLUG, OIL FILLER	14,15 €
# 12	09280-17003-000 0928017003000 0928017003000	O RING D:3.1 ID:16.8 O RING	1,92 €
# 13	09247-14026-000 0924714026000 0924714026000	PLUG PLUG, OIL CHECK	5,76 €
# 14	09168-14004-000 0916814004000 0916814004000	GASKET 14X19.2X2 WASHER	2,40 €
# 15	11351-12D30-000 1135112D30000 1135112D30000	CARTER COVER, MAGNETO	Non disponible	0,00 €
# 16	11483-12D10-000 1148312D10000 1148312D10000	JOINT ALLUMAGE	25,98 €
# 17	04211-13189-000 0421113189000 0421113189000	GOUPILLE PIN 16X10	3,12 €
# 18	01547-06307-000 0154706307000 0154706307000	VIS BOLT, CAM CHAIN TENSIONER	2,88 €
# 19	01547-06257-000 0154706257000 0154706257000	VIS BOLT 6X25	2,88 €
# 20	09247-12104-000 0924712104000 0924712104000	PLUG PLUG, T.D.C	3,94 €
# 21	09168-12002-000 0916812002000 0916812002000	GASKET, 12.1X16.2X3.7 WASHER	2,36 €
# 22	09259-36018-000 09259-36016-20H 0925936018000	PLUG, SHAFT HOLE SCREW	17,69 €
# 23	09280-33004-000 0928033004000 0928033004000	O RING D:3.1 ID:32.7 O RING	2,60 €
# 24	11361-12D30-000 1136112D30000 1136112D30000	CARTER COVER, ENGINE SPROCKET	85,79 €
# 25	01547-06457-000 0154706457000 0154706457000	VIS BOLT (6X45)	3,43 €
# 26	01547-06357-000 0154706357000 0154706357000	VIS BOLT, L:35	2,88 €
# 27	01547-06207-000 0154706207000 0154706207000	VIS BOLT (6X20)	2,88 €
# 28	11371-12D30-000 1137112D30000 1137112D30000	CARTER COUVERCLE	74,15 €
# 29	11485-12D01-000 1148512D01000 1148512D01000	JOINT	8,58 €
# 30	04211-09129-000 0421109129000 0421109129000	GOUPILLE PIN 16X10	2,36 €
# 31	01547-06357-000 0154706357000 0154706357000	VIS BOLT, L:35	2,88 €
# 32	01547-06307-000 0154706307000 0154706307000	VIS BOLT, CAM CHAIN TENSIONER	2,88 €
# 33	01547-06207-000 0154706207000 0154706207000	VIS BOLT (6X20)	2,88 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER (MODELE N/P) de votre Suzuki DR 650 SE de DR. Nous restons à votre disposition pour toute question.
