REPOSE PIED

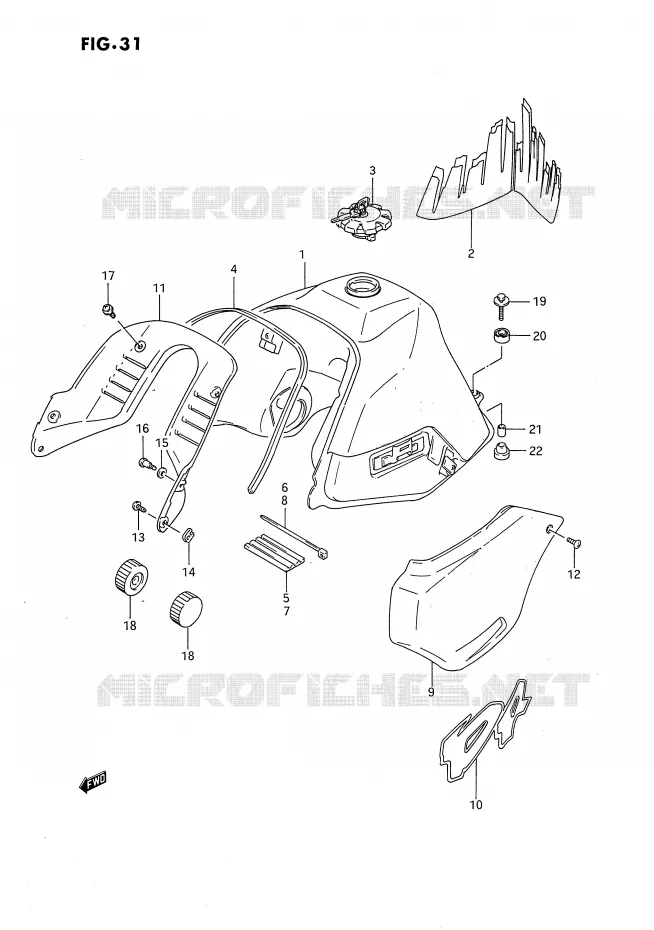

RESERVOIR D'ESSENCE (MODELE N) POUR SUZUKI DR 650 1994

RESERVOIR D'ESSENCE (MODELE P) REFER TO FIG.31B(F-8) FOR MODEL R

(1) 44100-12E11-28X

BAC ESSENCE
TANK ASSY, FUEL (WHITE)

(1) 44100-12E01-29X

44100-12E01-29X
TANK ASSY, FUEL (WHITE)

(1) 44100-12E11-28X

BAC ESSENCE
TANK ASSY, FUEL (WHITE)

(1) 44100-12E11-29X

TANK ASSY, FUEL (WHITE)

(2) 68110-12E01-A0S

EMBLEME
TAPE SET, FUEL TANK

(2) 68110-12E01-A0T

TAPE SET, FUEL TANK

(3) 44200-12852-000

BOUCHON DE RESERVOIR
CAP SET,FUEL TANK

(4) 94631-44110-000

ENJOLIVEUR
MOLDING

(5) 44541-14500-000

CAOUTCHOUC
CUSHION

(6) 09407-25402-000

CLAMP,L:248
BAND (L:187.5) REFER TO FIG.55 (H-8) FOR VS75 VS7

(7) 44542-12E00-000

CAOUTCHOUC
CUSHION

(8) 09407-30402-000

CLAMP

(9) 44171-12E00-0NF

COVER, FUEL TANK RH (BLUE)

(9) 44171-12E00-0NH

ENJOLIVEUR
COVER XF650/Y

(9) 44181-12E00-0NF

COVER, FUEL TANK LH (BLUE)

(9) 44181-12E00-0NH

COUVERCLE
COVER XF650/Y

(10) 68121-12E00-A0U

EMBLEME
TAPE, TANK COVER RH

(10) 68122-12E00-A0U

EMBLEME
TAPE, TANK COVER LH

(11) 44271-12E00-000

COVER, FRONT

(12) 02142-06107-000

VIS
SCREW 6X20 (SUS)

(13) 03241-1516A-000

VIS
SCREW,FRONT LOWER

(14) 09148-05013-000

NUT

(15) 09160-06109-000

WASHER 6.5X18X1.6
WASHER, UPPER

(16) 09139-05037-000

SCREW,5X18
SCREW, FRONT CENTER

(17) 02142-15103-000

VIS
SCREW, FRONT UPPER

(18) 44511-12D00-000

CAOUTCHOUC
CUSHION, FRONT

(19) 09116-06172-000

BOLT (6X30)

(20) 09320-14022-000

CUSHION

(21) 09180-06271-000

SPACER,6.5X9X18
SPACER (6.4X9X18)

(22) 09320-10038-000

AMORTISSEUR
CAP DF90/115

	Référence	Désignation	Qté
# 1	44100-12E01-28X 4410012E0128X	BAC ESSENCE TANK ASSY, FUEL (WHITE)	Non disponible	0,00 €
# 1	44100-12E01-29X 4410012E0129X 4410012E0129X	44100-12E01-29X TANK ASSY, FUEL (WHITE)	Non disponible	0,00 €
# 1	44100-12E11-28X 4410012E1128X 4410012E1128X	BAC ESSENCE TANK ASSY, FUEL (WHITE)	Non disponible	0,00 €
# 1	44100-12E11-29X 4410012E1129X 4410012E1129X	TANK ASSY, FUEL (WHITE)	Non disponible	0,00 €
# 2	68110-12E01-A0S 6811012E01A0S 6811012E01A0S	EMBLEME TAPE SET, FUEL TANK	Non disponible	0,00 €
# 2	68110-12E01-A0T 6811012E01A0T 6811012E01A0T	TAPE SET, FUEL TANK	Non disponible	0,00 €
# 3	44200-12850-000 44200-12852-000 4420012850000	BOUCHON DE RESERVOIR CAP SET, FUEL TANK	119,50 €
# 4	68241-12E00-000 94631-44110-000 6824112E00000	ENJOLIVEUR MOLDING	41,66 €
# 5	44541-14500-000 4454114500000 4454114500000	CAOUTCHOUC CUSHION	9,10 €
# 6	09407-20401-000 09407-25402-000 0940720401000	CLAMP, L:248 BAND (L:187.5) REFER TO FIG.55 (H-8) FOR VS75 VS7	6,34 €
# 7	44542-12E00-000 4454212E00000 4454212E00000	CAOUTCHOUC CUSHION	Non disponible	0,00 €
# 8	09407-30402-000 0940730402000 0940730402000	CLAMP	5,76 €
# 9	44171-12E00-0NF 4417112E000NF 4417112E000NF	COVER, FUEL TANK RH (BLUE)	Non disponible	0,00 €
# 9	44171-12E00-0NH 4417112E000NH 4417112E000NH	ENJOLIVEUR COVER XF650/Y	Non disponible	0,00 €
# 9	44181-12E00-0NF 4418112E000NF 4418112E000NF	COVER, FUEL TANK LH (BLUE)	Non disponible	0,00 €
# 9	44181-12E00-0NH 4418112E000NH 4418112E000NH	COUVERCLE COVER XF650/Y	Non disponible	0,00 €
# 10	68121-12E00-A0U 6812112E00A0U 6812112E00A0U	EMBLEME TAPE, TANK COVER RH	Non disponible	0,00 €
# 10	68122-12E00-A0U 6812212E00A0U 6812212E00A0U	EMBLEME TAPE, TANK COVER LH	Non disponible	0,00 €
# 11	44271-12E00-000 4427112E00000 4427112E00000	COVER, FRONT	Non disponible	0,00 €
# 12	02142-06108-000 02142-06107-000 0214206108000	VIS SCREW 6X20 (SUS)	3,28 €
# 13	03241-15165-000 03241-1516A-000 0324115165000	VIS SCREW, FRONT LOWER	3,05 €
# 14	09148-05004-000 09148-05013-000 0914805004000	NUT	2,41 €
# 15	09160-07011-000 09160-06109-000 0916007011000	WASHER 6.5X18X1.6 WASHER, UPPER	2,75 €
# 16	09139-05037-000 0913905037000 0913905037000	SCREW, 5X18 SCREW, FRONT CENTER	2,74 €
# 17	02142-15105-000 0214215105000	VIS SCREW, FRONT UPPER	Non disponible	0,00 €
# 18	44511-12D00-000 4451112D00000 4451112D00000	CAOUTCHOUC CUSHION, FRONT	9,10 €
# 19	09116-06078-000 09116-06172-000 0911606078000	BOLT (6X30)	3,59 €
# 20	09320-14022-000 0932014022000 0932014022000	CUSHION	5,53 €
# 21	09180-06072-000 09180-06271-000 0918006072000	SPACER, 6.5X9X18 SPACER (6.4X9X18)	3,05 €
# 22	09320-10038-000 0932010038000 0932010038000	AMORTISSEUR CAP DF90/115	3,79 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au RESERVOIR D'ESSENCE (MODELE N) de votre Suzuki DR 650 R de DR. Nous restons à votre disposition pour toute question.
