Cylindrée

Modèle

Année

Finition

Catalogue pièces

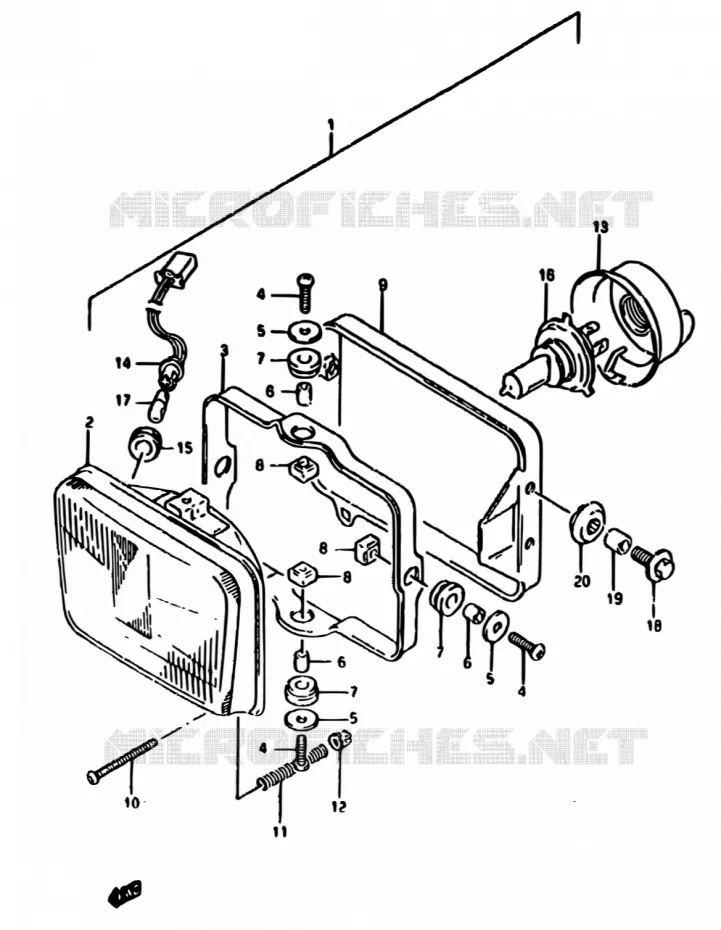

Vue éclatée

COMPTEUR

PHARE (MODELE R) POUR SUZUKI DR 650 1994

CLIGNOTANTS (MODELE R)

(1) 35100-12E40-999

OPTIQUE COMPLET
HEADLAMP ASSY

(2) 35121-12E40-000

OPTIQUE NU
.UNIT ASSY

(3) 35130-12E20-000

REDUCTEUR
.RING,MOUNTING

(4) 02112-0516B-000

VIS
.SCREW (5X18)

(4) 02112-0516B-000

VIS
.SCREW (5X18)

(4) 02112-0516B-000

VIS
.SCREW (5X18)

(4) 02112-0516B-000

VIS
.SCREW (5X18)
VIS

(4) 02112-0516B-000

VIS
.SCREW (5X18)
VIS

(4) 02112-0516B-000

VIS
.SCREW (5X18)
VIS

(5) 09160-05045-000

WASHER,5.5X18X1.0
WASHER (5.5X18X1.2)

(5) 09160-05045-000

WASHER,5.5X18X1.0
WASHER (5.5X18X1.2)

(5) 09160-05045-000

WASHER,5.5X18X1.0
WASHER (5.5X18X1.2)

(5) 09160-05045-000

WASHER,5.5X18X1.0
WASHER (5.5X18X1.2)
WASHER,5.5X18X1.0

(5) 09160-05045-000

WASHER,5.5X18X1.0
WASHER (5.5X18X1.2)
WASHER,5.5X18X1.0

(5) 09160-05045-000

WASHER,5.5X18X1.0
WASHER (5.5X18X1.2)
WASHER,5.5X18X1.0

(6) 35133-45230-000

ENTRETOISE
.SPACER

(6) 35133-45230-000

ENTRETOISE
.SPACER

(6) 35133-45230-000

ENTRETOISE
.SPACER

(7) 35139-45230-000

RONDELLE
.CUSHION

(7) 35139-45230-000

RONDELLE
.CUSHION

(7) 35139-45230-000

RONDELLE
.CUSHION

(8) 35135-45900-000

ECROU
.NUT

(8) 35135-45900-000

ECROU
.NUT

(8) 35135-45900-000

ECROU
.NUT

(9) 35141-12E20-000

SUPPORT
.HOUSING

(10) 09125-04501-000

SCREW,M4X45
.SCREW,ADJUSTER

(11) 35154-12E20-000

RESSORT
.SPRING,ADJUSTING

(12) 35135-12E20-000

ECROU
.NUT

(13) 35173-01440-000

CAOUTCHOUC
.COVER,SOCKET

(14) 36118-12E20-000

PORTE LAMPE
.SOCKET

(15) 36116-22630-000

CAOUTCHOUC
.CUSHION

(16) 09471-12063-000

BULB (12V,4W)

(17) 09471-12060-000

BULB H4
BULB (12V,50/55W H4)

(18) 01500-06207-000

VIS
BOLT

(19) 09180-06310-000

SPACER(6.5X10X10)
SPACER,FENDER UPPER REAR (6.8X10X10)

(20) 09320-09018-000

CUSHION

	Référence	Désignation	Qté
# 1	35100-12E40-999 3510012E40999 3510012E40999	OPTIQUE COMPLET HEADLAMP ASSY	Non disponible	0,00 €
# 2	35121-12E40-000 3512112E40000 3512112E40000	OPTIQUE NU .UNIT ASSY	246,13 €
# 3	35130-12E20-000 3513012E20000 3513012E20000	REDUCTEUR .RING, MOUNTING	Non disponible	0,00 €
# 4	35151-31D00-000 02112-0516B-000 3515131D00000	VIS .SCREW (5X18)	2,95 €
# 5	35138-45230-000 09160-05045-000 3513845230000	WASHER, 5.5X18X1.0 WASHER (5.5X18X1.2)	2,90 €
# 6	35133-45230-000 3513345230000 3513345230000	ENTRETOISE .SPACER	3,70 €
# 7	35139-45230-000 3513945230000 3513945230000	RONDELLE .CUSHION	2,54 €
# 8	35135-45900-000 3513545900000 3513545900000	ECROU .NUT	4,22 €
# 9	35141-12E20-000 3514112E20000 3514112E20000	SUPPORT .HOUSING	Non disponible	0,00 €
# 10	35151-12E20-000 09125-04501-000 3515112E20000	SCREW, M4X45 .SCREW, ADJUSTER	4,79 €
# 11	35154-12E20-000 3515412E20000 3515412E20000	RESSORT .SPRING, ADJUSTING	4,91 €
# 12	35135-12E20-000 3513512E20000 3513512E20000	ECROU .NUT	4,81 €
# 13	35173-01440-000 3517301440000 3517301440000	CAOUTCHOUC .COVER, SOCKET	19,91 €
# 14	36118-12E20-000 3611812E20000 3611812E20000	PORTE LAMPE .SOCKET	27,68 €
# 15	36116-22630-000 3611622630000 3611622630000	CAOUTCHOUC .CUSHION	8,42 €
# 16	09471-12063-000 0947112063000 0947112063000	BULB (12V, 4W)	4,56 €
# 17	09471-12060-000 0947112060000 0947112060000	BULB H4 BULB (12V, 50/55W H4)	32,63 €
# 18	09116-06011-000 01500-06207-000 0911606011000	VIS BOLT	3,23 €
# 19	09180-06030-000 09180-06310-000 0918006030000	SPACER(6.5X10X10) SPACER, FENDER UPPER REAR (6.8X10X10)	2,90 €
# 20	09320-09018-000 0932009018000 0932009018000	CUSHION	2,82 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au PHARE (MODELE R) de votre Suzuki DR 650 R de DR. Nous restons à votre disposition pour toute question.
