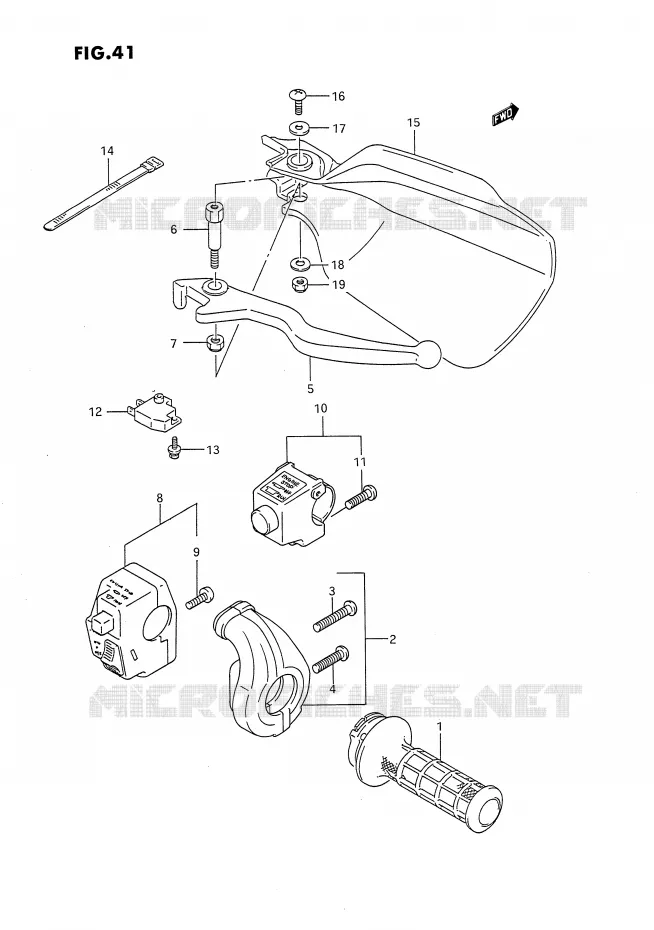

ENSEMBLE LEVIER - COMMODO DROIT POUR SUZUKI DR 650 1993

CULASSE

(1) 57110-12D11-000

MANCHON GAZ
GRIP, THROTTLE

(2) 57100-14D00-000

POIGNEE GAZ
CASE ASSY, THROTTLE

(2) 57100-14D00-000

POIGNEE GAZ
CASE ASSY, THROTTLE

(2) 57100-14D00-000

POIGNEE GAZ
CASE ASSY, THROTTLE

(3) 09125-05066-000

SCREW(5X25)
SCREW,5X12

(4) 02112-0520B-000

VIS

(5) 57421-13001-000

LEVIER DE FREIN
LEVIER

(6) 57431-05D00-000

BOULON
BOLT

(7) 08319-2106B-000

ECROU
.NUT 6MM

(8) 37200-12E00-000

SWITCH ASSY, HANDLE RH

(9) 09125-05066-000

SCREW(5X25)
SCREW

(10) 37200-12E10-000

SWITCH ASSY, HANDLE RH

(11) 02112-0516B-000

VIS
.SCREW

(12) 57460-14J02-000

CONTACTEUR DE STOP
SWITCH ASSY, STOP

(13) 57465-17C00-000

VIS
SCREW

(14) 09407-12402-000

CLAMP
CLAMP,L:137

(15) 57341-05D10-019

PROTEGE POIGNEE

(15) 57341-05D10-30H

PROTEGE POIGNEE
COVER, KNUCKLE RH (WHITE)

(15) 57341-05D00-0NF

PROTEGE POIGNEE

(15) 57341-05D00-28V

PROTEGE POIGNEE
COVER, KNUCKLE RH (RED)

(16) 02142-05107-000

VIS
SCREW

(16) 09125-05042-000

SCREW

(17) 09160-05043-000

WASHER,5.5X16X1.20
WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE

(18) 09160-06130-000

WASHER,6.5X16X1.6
WASHER

(19) 08319-2106A-000

ECROU
NUT

	Référence	Désignation	Qté
# 1	57110-12D11-000 5711012D11000 5711012D11000	MANCHON GAZ GRIP, THROTTLE	40,08 €
# 2	57100-14D00-000 5710014D00000 5710014D00000	POIGNEE GAZ CASE ASSY, THROTTLE	77,18 €
# 3	09125-05066-000 0912505066000 0912505066000	SCREW(5X25) SCREW, 5X12	2,09 €
# 4	02112-05205-000 02112-0520B-000 0211205205000	VIS	2,65 €
# 5	57421-13001-000 5742113001000 5742113001000	LEVIER DE FREIN LEVIER	14,17 €
# 6	57431-05D00-000 5743105D00000 5743105D00000	BOULON BOLT	14,76 €
# 7	08319-21065-000 08319-2106B-000 0831921065000	ECROU .NUT 6MM	3,62 €
# 8	37200-12E00-000 3720012E00000 3720012E00000	SWITCH ASSY, HANDLE RH	Non disponible	0,00 €
# 9	09125-05066-000 0912505066000 0912505066000	SCREW(5X25) SCREW	2,09 €
# 10	37200-12E10-000 3720012E10000 3720012E10000	SWITCH ASSY, HANDLE RH	Non disponible	0,00 €
# 11	02112-05166-000 02112-0516B-000 0211205166000	VIS .SCREW	2,80 €
# 12	57460-17C00-000 57460-14J02-000 5746017C00000	CONTACTEUR DE STOP SWITCH ASSY, STOP	27,85 €
# 13	57465-17C00-000 5746517C00000 5746517C00000	VIS SCREW	3,05 €
# 14	09407-12402-000 0940712402000 0940712402000	CLAMP CLAMP, L:137	4,26 €
# 15	57341-05D00-019 57341-05D10-019 5734105D00019	PROTEGE POIGNEE	39,71 €
# 15	57341-05D00-0NF 5734105D000NF 5734105D000NF	PROTEGE POIGNEE	39,65 €		Stop affaire 39,65 €
# 15	57341-05D00-30H 57341-05D10-30H 5734105D0030H	PROTEGE POIGNEE COVER, KNUCKLE RH (WHITE)	39,71 €
# 15	57341-05D00-28V 5734105D0028V 5734105D0028V	PROTEGE POIGNEE COVER, KNUCKLE RH (RED)	Non disponible	0,00 €
# 16	02142-05107-000 0214205107000 0214205107000	VIS SCREW	1,62 €
# 16	09125-05042-000 0912505042000 0912505042000	SCREW	Non disponible	0,00 €
# 17	09160-05017-000 09160-05043-000 0916005017000	WASHER, 5.5X16X1.20 WASHER REFER TO FIG.2A (B-6) FOR MODE REFER TO FIG.2B (B-8) FOR MODE	3,31 €
# 18	09160-06042-000 09160-06130-000 0916006042000	WASHER, 6.5X16X1.6 WASHER	2,90 €
# 19	08319-21068-000 08319-2106A-000 0831921068000	ECROU NUT	2,90 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au ENSEMBLE LEVIER - COMMODO DROIT de votre Suzuki DR 650 R de DR. Nous restons à votre disposition pour toute question.
