FEU ARRIERE

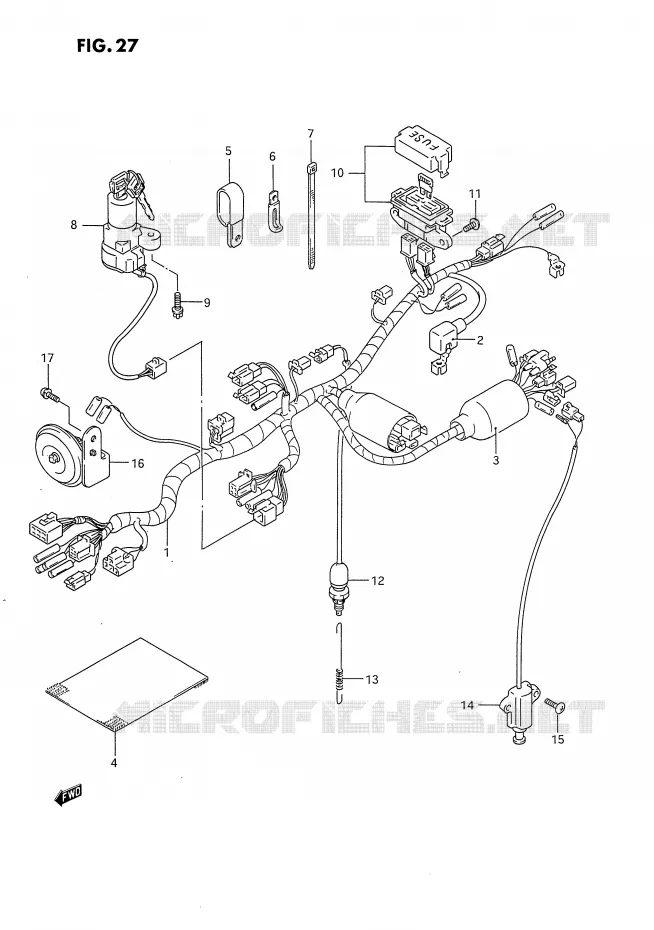

FAISCEAU ELECTRIQUE POUR SUZUKI DR 650 1992

ENSEMBLE LEVIER - COMMODO DROIT

(1) 36610-12E00-000

HARNESS,WIRING

(1) 36610-12E30-000

HARNESS, WIRING

(2) 33624-15D00-000

CAPUCHON
.CAP,BATTERY PLUS TERMINAL

(3) 36618-30000-000

CAOUTCHOUC
DUST SEAL

(4) 36618-15D21-000

CAOUTCHOUC
COVER,WIRE HARNESS

(5) 09403-19411-000

CLAMP

(5) 09403-04310-000

COLLIER
CLAMP

(5) 09403-10328-000

CLAMP

(6) 09404-08420-000

CLAMP,L:137
WIRING HARNESS CLAMP (L:125)

(6) 09404-06429-000

CLAMP
CLAMP, FRONT TURN SIGNAL

(6) 09404-06039-000

CLAMP,L:65
MAG LEAD WIRE CLAMP (L:50)

(6) 09404-08212-000

CLAMP,L:97
CLAMP, DRAIN TUBE

(6) 09404-06607-000

CLAMP

(7) 09407-25401-000

COLLIER DE SERRAGE
CLAMP (L:235)

(7) 09407-30401-000

CLAMP,L:300
CLAMP

(7) 09407-12402-000

CLAMP

(7) 09407-14403-000

CLAMP(L:125)

(7) 09407-18402-000

CLAMP,L:165
CLAMP (L:185)

(8) 37100-12D11-000

SERRURE
LOCK ASSY, STEERING

(9) 09139-06026-000

SCREW

(10) 36740-12E00-000

CASE ASSY,FUSE

(11) 02142-0612A-000

VIS
SCREW, FRONT FENDER REAR

(12) 37740-45D00-000

CONTACTEUR
CONTACTEUR DE STOP

(13) 09443-06079-XC0

SPRING

(14) 37840-44X51-000

CONTACTEUR
SWITCH ASSY, SIDE STAND

(15) 02142-0620B-000

VIS
SCREW, FENDER UPPER

(15) 02112-0620A-000

VIS
SCREW

(16) 38500-44B00-000

AVERTISSEUR
HORN ASSY

(17) 01570-0612A-000

VIS
BOLT, BRACKET (6X12)

	Référence	Désignation	Qté
# 1	36610-12E00-000 3661012E00000 3661012E00000	HARNESS, WIRING	Non disponible	0,00 €
# 1	36610-12E30-000 3661012E30000 3661012E30000	HARNESS, WIRING	Non disponible	0,00 €
# 2	33624-44B00-000 33624-15D00-000 3362444B00000	CAPUCHON .CAP, BATTERY PLUS TERMINAL	8,81 €
# 3	36618-30000-000 3661830000000 3661830000000	CAOUTCHOUC DUST SEAL	9,40 €
# 4	36618-44B01-000 36618-15D21-000 3661844B01000	CAOUTCHOUC COVER, WIRE HARNESS	12,65 €
# 5	09403-07315-000 09403-04310-000 0940307315000	COLLIER CLAMP	4,30 €
# 5	09403-10307-000 09403-10328-000 0940310307000	CLAMP	2,23 €
# 5	09403-19406-000 09403-19411-000 0940319406000	CLAMP	5,23 €
# 6	09404-05401-000 09404-06429-000 0940405401000	CLAMP CLAMP, FRONT TURN SIGNAL	2,70 €
# 6	09404-06401-000 09404-06039-000 0940406401000	CLAMP, L:65 MAG LEAD WIRE CLAMP (L:50)	2,06 €
# 6	09404-08404-000 09404-08212-000 0940408404000	CLAMP, L:97 CLAMP, DRAIN TUBE	2,06 €
# 6	09404-08405-000 09404-08420-000 0940408405000	CLAMP, L:137 WIRING HARNESS CLAMP (L:125)	4,26 €
# 6	09404-06607-000 0940406607000 0940406607000	CLAMP	Non disponible	0,00 €
# 7	09407-12402-000 0940712402000 0940712402000	CLAMP	4,26 €
# 7	09407-14403-000 0940714403000 0940714403000	CLAMP(L:125)	3,23 €
# 7	09407-18402-000 0940718402000 0940718402000	CLAMP, L:165 CLAMP (L:185)	3,12 €
# 7	09407-25401-000 0940725401000 0940725401000	COLLIER DE SERRAGE CLAMP (L:235)	6,02 €
# 7	09407-30401-000 0940730401000 0940730401000	CLAMP, L:300 CLAMP	5,36 €
# 8	37100-12D10-000 3710012D10000	SERRURE LOCK ASSY, STEERING	Non disponible	0,00 €
# 9	09139-06026-000 0913906026000 0913906026000	SCREW	3,62 €
# 10	36740-12E00-000 3674012E00000 3674012E00000	CASE ASSY, FUSE	Non disponible	0,00 €
# 11	02142-06126-000 02142-0612A-000 0214206126000	VIS SCREW, FRONT FENDER REAR	1,55 €
# 12	37740-45D00-000 3774045D00000 3774045D00000	CONTACTEUR CONTACTEUR DE STOP	16,69 €
# 13	09443-06079-000 0944306079000	SPRING	Non disponible	0,00 €
# 14	37840-44A11-000 37840-44X51-000 3784044A11000	CONTACTEUR SWITCH ASSY, SIDE STAND	65,50 €
# 15	02112-06203-000 02112-0620A-000 0211206203000	VIS SCREW	2,09 €
# 15	02142-06205-000 02142-0620B-000 0214206205000	VIS SCREW, FENDER UPPER	2,41 €
# 16	38500-14A20-000 38500-44B00-000 3850014A20000	AVERTISSEUR HORN ASSY	72,68 €
# 17	01137-06125-000 01570-0612A-000 0113706125000	VIS BOLT, BRACKET (6X12)	3,31 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FAISCEAU ELECTRIQUE de votre Suzuki de DR. Nous restons à votre disposition pour toute question.
