Vue éclatée

CARTER

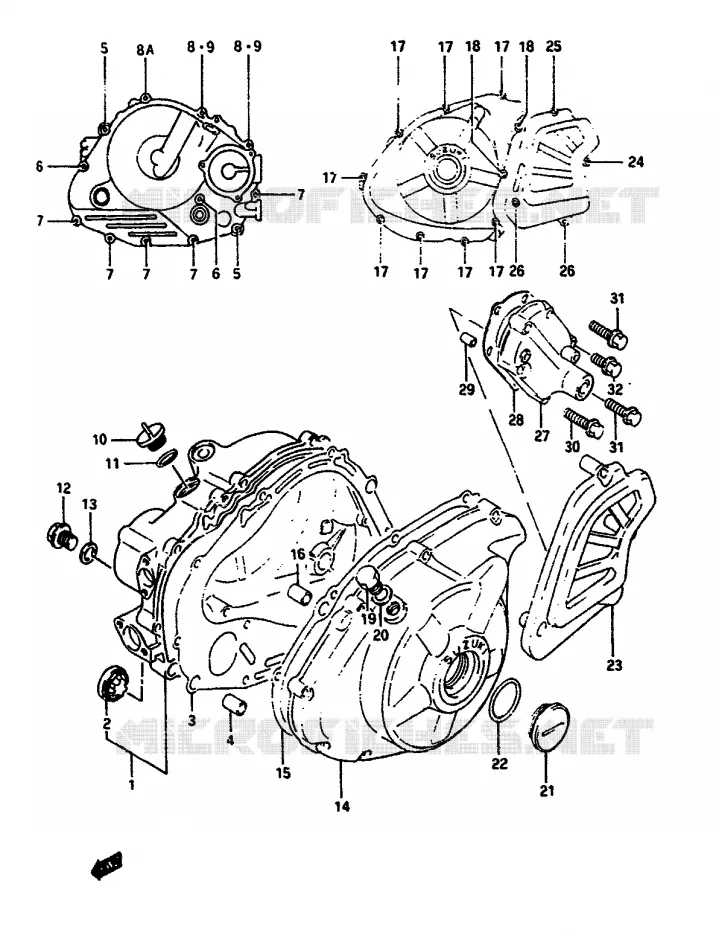

CARTER POUR SUZUKI DR 650 1991

VILEBREQUIN

(1) 11340-12D00-000

BARRIERE,EMBRAYAGE
COVER,CLUTCH

(2) 11971-33210-000

BOUCHON
LENS,OIL LEVEL

(3) 11482-12D01-000

JOINT D'EMBRAYAGE
GASKET, CLUTCH COVER

(4) 04211-13189-000

GOUPILLE
.CRANKCASE DOWEL PIN

(5) 01547-0650A-000

VIS
BOLT (6X50)

(6) 01547-0640A-000

VIS
.BOLT (6X40)

(7) 01547-0635B-000

VIS
BOLT,L:35

(8) 01547-0625B-000

VIS
BOLT (6X25)

(9) 09168-06023-000

GASKET,5.8X13X1.2
WASHER

(10) 09259-20019-000

PLUG,20X10
PLUG, OIL FILLER

(11) 09280-17003-000

O RING D:3.1 ID:16.8
O RING

(12) 09247-14015-000

PLUG
PLUG,OIL CHECK

(13) 09168-14004-000

GASKET 14X19.2X2
WASHER

(14) 11351-12D00-000

CARTER
COVER,MAGNETO

(15) 11483-12D10-000

JOINT ALLUMAGE
GASKET, MAGNETO COVER

(16) 04211-13189-000

GOUPILLE
.CRANKCASE DOWEL PIN

(17) 01547-06307-000

VIS
.BOLT (6X30)

(18) 01547-0625B-000

VIS
BOLT (6X25)

(19) 09247-12103-000

PLUG
PLUG,T.D.C

(20) 09168-12002-000

GASKET,12.1X16.2X3.7
WASHER

(21) 09259-36016-20H

PLUG,SHAFT HOLE
PLUG

(22) 09280-33004-000

O RING D:3.1 ID:32.7
O RING

(23) 11361-12D00-000

11361-12D00-000
CARTER

(24) 01547-0645B-000

VIS
BOLT (6X45)

(25) 01547-0635B-000

VIS
BOLT,L:35

(26) 01547-0620B-000

VIS
BOLT (6X20)

(27) 11371-37400-000

CARTER
COVER,GEAR SHIFT

(28) 11485-12D01-000

JOINT
GASKET, GEAR SHIFT COVER

(29) 04211-09129-000

GOUPILLE
PIN 16X10

(30) 01547-0635B-000

VIS
BOLT,L:35

(31) 01547-06307-000

VIS
.BOLT (6X30)

(32) 01547-0620B-000

VIS
BOLT (6X20)

(8A) 09103-06180-000

BOLT 6X25

	Référence	Désignation	Qté
# 1	11340-12D00-000 1134012D00000 1134012D00000	BARRIERE, EMBRAYAGE COVER, CLUTCH	Non disponible	0,00 €
# 2	11971-33210-000 1197133210000 1197133210000	BOUCHON LENS, OIL LEVEL	23,09 €
# 3	11482-12D00-000 11482-12D01-000 1148212D00000	JOINT D'EMBRAYAGE GASKET, CLUTCH COVER	28,75 €
# 4	09206-13001-000 04211-13189-000 0920613001000	GOUPILLE .CRANKCASE DOWEL PIN	3,12 €
# 5	01547-06505-000 01547-0650A-000 0154706505000	VIS BOLT (6X50)	3,62 €
# 6	01547-06404-000 01547-0640A-000 0154706404000	VIS .BOLT (6X40)	3,62 €
# 7	01547-06354-000 01547-0635B-000 0154706354000	VIS BOLT, L:35	3,97 €
# 8	01547-06254-000 01547-0625B-000 0154706254000	VIS BOLT (6X25)	3,67 €
# 8A	09103-06141-000 09103-06180-000 0910306141000	BOLT 6X25	4,75 €
# 9	09168-06023-000 0916806023000 0916806023000	GASKET, 5.8X13X1.2 WASHER	2,88 €
# 10	09259-20016-000 09259-20019-000 0925920016000	PLUG, 20X10 PLUG, OIL FILLER	14,15 €
# 11	09280-17003-000 0928017003000 0928017003000	O RING D:3.1 ID:16.8 O RING	1,92 €
# 12	09247-14015-000 0924714015000 0924714015000	PLUG PLUG, OIL CHECK	5,54 €
# 13	09168-14004-000 0916814004000 0916814004000	GASKET 14X19.2X2 WASHER	2,40 €
# 14	11351-12D00-000 1135112D00000 1135112D00000	CARTER COVER, MAGNETO	Non disponible	0,00 €
# 15	11483-12D00-000 11483-12D10-000 1148312D00000	JOINT ALLUMAGE GASKET, MAGNETO COVER	25,98 €
# 16	09206-13001-000 04211-13189-000 0920613001000	GOUPILLE .CRANKCASE DOWEL PIN	3,12 €
# 17	01547-06304-000 01547-06307-000 0154706304000	VIS .BOLT (6X30)	2,88 €
# 18	01547-06254-000 01547-0625B-000 0154706254000	VIS BOLT (6X25)	3,67 €
# 19	09247-12103-000 0924712103000 0924712103000	PLUG PLUG, T.D.C	4,15 €
# 20	09168-12002-000 0916812002000 0916812002000	GASKET, 12.1X16.2X3.7 WASHER	2,36 €
# 21	09259-36013-000 09259-36016-20H 0925936013000	PLUG, SHAFT HOLE PLUG	17,69 €
# 22	09280-33004-000 0928033004000 0928033004000	O RING D:3.1 ID:32.7 O RING	2,60 €
# 23	11361-12D00-000 1136112D00000 1136112D00000	11361-12D00-000 CARTER	Non disponible	0,00 €
# 24	01547-06454-000 01547-0645B-000 0154706454000	VIS BOLT (6X45)	4,15 €
# 25	01547-06354-000 01547-0635B-000 0154706354000	VIS BOLT, L:35	3,97 €
# 26	01547-06205-000 01547-0620B-000 0154706205000	VIS BOLT (6X20)	3,46 €
# 27	11371-37400-000 1137137400000 1137137400000	CARTER COVER, GEAR SHIFT	Non disponible	0,00 €
# 28	11485-12D00-000 11485-12D01-000 1148512D00000	JOINT GASKET, GEAR SHIFT COVER	8,58 €
# 29	04211-09129-000 0421109129000 0421109129000	GOUPILLE PIN 16X10	2,36 €
# 30	01547-06354-000 01547-0635B-000 0154706354000	VIS BOLT, L:35	3,97 €
# 31	01547-06304-000 01547-06307-000 0154706304000	VIS .BOLT (6X30)	2,88 €
# 32	01547-06205-000 01547-0620B-000 0154706205000	VIS BOLT (6X20)	3,46 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER de votre Suzuki DR 650 RS de DR. Nous restons à votre disposition pour toute question.
