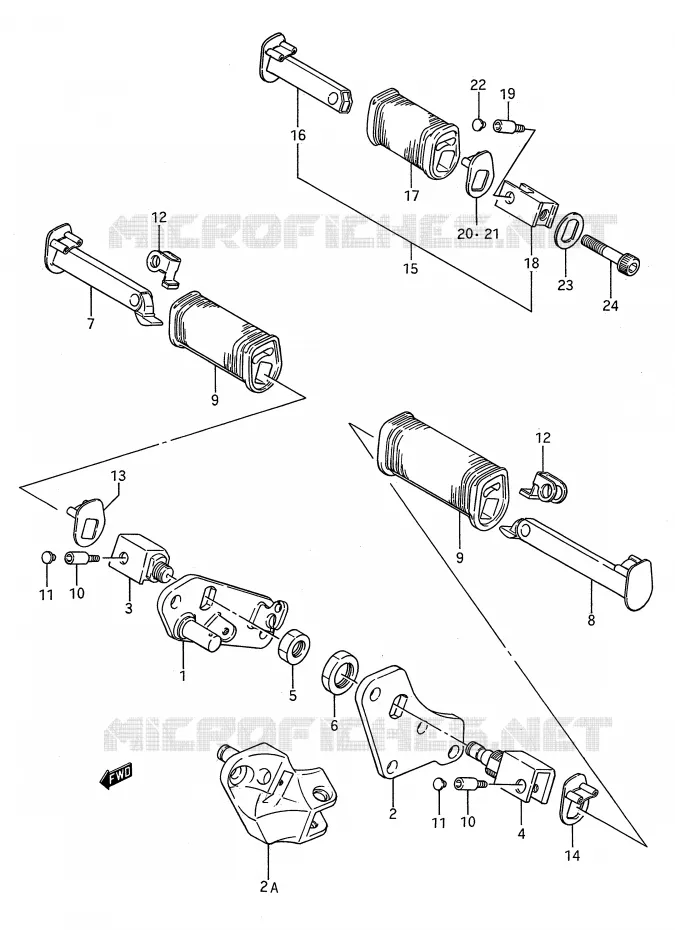

Vue éclatée

CADRE

REPOSE PIED POUR SUZUKI BOULEVARD 650 1986

RESERVOIR D'ESSENCE

(1) 43510-24B00-000

BARRE DE REPOSE PIED
SUPPORT REPOSE PIED

(2) 43520-24B02-000

BRACKET, FRONT FOOTREST LH

(3) 43517-24B01-000

SUPPORT
HOLDER, FRONT FOOTREST RH

(4) 43527-24B01-000

SUPPORT

(5) 09140-16029-000

NUT 16MM
NUT, RH

(6) 09140-22006-000

NUT 22MM
NUT 32MM

(7) 43530-24B02-000

REPOSE PIED
BAR, FRONT FOOTREST RH

(8) 43540-24B02-000

REPOSE PIED
BAR, FRONT FOOTREST LH

(9) 43551-38A00-000

CAOUTCHOUC
RUBBER

(9) 43551-38A00-000

CAOUTCHOUC
RUBBER

(10) 09106-06100-000

AXE

(10) 09106-06100-000

AXE

(10) 09106-06100-000

AXE
AXE

(10) 09106-06100-000

AXE
AXE

(11) 43576-24B00-000

BOUCHON
CAP

(11) 43576-24B00-000

BOUCHON
CAP

(12) 43570-24B01-000

AMORTISSEUR
CUSHION, FRONT FOOTREST

(12) 43570-24B01-000

AMORTISSEUR
CUSHION, FRONT FOOTREST

(12) 43570-24B01-000

AMORTISSEUR
CUSHION, FRONT FOOTREST
AMORTISSEUR

(12) 43570-24B01-000

AMORTISSEUR
CUSHION, FRONT FOOTREST
AMORTISSEUR

(13) 43470-24B00-000

RONDELLE

(14) 43480-24B00-000

RONDELLE

(15) 43600-24B00-000

REPOSE PIED

(15) 43700-24B00-000

REPOSE PIED
FOOTREST ASSY, PILLION LH

(16) 43610-24B01-000

REPOSE PIED
.BAR, PILLION FOOTREST RH

(16) 43710-24B01-000

REPOSE PIED
.BAR, PILLION FOOTREST LH

(17) 43651-24B00-000

CAOUTCHOUC
RUBBER,PILLION F

(18) 43621-24B10-000

SUPPORT
.HOLDER, PILLION FOOTREST

(19) 09106-06100-000

AXE

(20) 43570-38A00-000

AMORTISSEUR
WASHER,THRUST

(21) 43580-38A00-000

PLAQUE
WASHER,12X40X3.0

(22) 43576-24B00-000

BOUCHON
CACHE

(23) 43622-24B00-000

CAOUTCHOUC
WASHER,12.5X30X2

(24) 09106-10022-XC0

VITE
BOLT

(2A) 43520-24B22-000

BARRE DE REPOSE PIED
BRACKET, FRONT FOOTREST LH

	Référence	Désignation	Qté
# 1	43510-24B00-000 4351024B00000 4351024B00000	BARRE DE REPOSE PIED SUPPORT REPOSE PIED	117,25 €
# 2A	43520-24B21-000 43520-24B22-000 4352024B21000	BARRE DE REPOSE PIED BRACKET, FRONT FOOTREST LH	196,44 €
# 2	43520-24B02-000 4352024B02000 4352024B02000	BRACKET, FRONT FOOTREST LH	Non disponible	0,00 €
# 3	43517-24B01-000 4351724B01000 4351724B01000	SUPPORT HOLDER, FRONT FOOTREST RH	83,54 €
# 4	43527-24B01-000 4352724B01000 4352724B01000	SUPPORT	Non disponible	0,00 €
# 5	09140-16029-000 0914016029000 0914016029000	NUT 16MM NUT, RH	3,67 €
# 6	09140-22006-000 0914022006000 0914022006000	NUT 22MM NUT 32MM	Non disponible	0,00 €
# 7	43530-24B01-000 43530-24B02-000 4353024B01000	REPOSE PIED BAR, FRONT FOOTREST RH	66,70 €
# 8	43540-24B01-000 43540-24B02-000 4354024B01000	REPOSE PIED BAR, FRONT FOOTREST LH	66,70 €
# 9	43551-38A00-000 4355138A00000 4355138A00000	CAOUTCHOUC RUBBER	21,29 €
# 10	43641-38A00-000 09106-06100-000 4364138A00000	AXE	8,22 €
# 11	43576-24B00-000 4357624B00000 4357624B00000	BOUCHON CAP	4,36 €
# 12	43570-24B00-000 43570-24B01-000 4357024B00000	AMORTISSEUR CUSHION, FRONT FOOTREST	10,64 €
# 13	43470-24B00-000 4347024B00000 4347024B00000	RONDELLE	7,38 €
# 14	43480-24B00-000 4348024B00000 4348024B00000	RONDELLE	8,42 €
# 15	43600-24B00-000 4360024B00000 4360024B00000	REPOSE PIED	119,93 €
# 15	43700-24B00-000 4370024B00000 4370024B00000	REPOSE PIED FOOTREST ASSY, PILLION LH	105,43 €
# 16	43610-24B00-000 43610-24B01-000 4361024B00000	REPOSE PIED .BAR, PILLION FOOTREST RH	35,06 €
# 16	43710-24B00-000 43710-24B01-000 4371024B00000	REPOSE PIED .BAR, PILLION FOOTREST LH	35,06 €
# 17	43651-24B00-000 4365124B00000 4365124B00000	CAOUTCHOUC RUBBER, PILLION F	22,72 €
# 18	43621-24B00-000 43621-24B10-000 4362124B00000	SUPPORT .HOLDER, PILLION FOOTREST	63,62 €
# 19	43641-38A00-000 09106-06100-000 4364138A00000	AXE	8,22 €
# 20	43570-38A00-000 4357038A00000 4357038A00000	AMORTISSEUR WASHER, THRUST	9,25 €
# 21	43580-38A00-000 4358038A00000 4358038A00000	PLAQUE WASHER, 12X40X3.0	9,25 €
# 22	43576-24B00-000 4357624B00000 4357624B00000	BOUCHON CACHE	4,36 €
# 23	43622-24B00-000 4362224B00000 4362224B00000	CAOUTCHOUC WASHER, 12.5X30X2	3,05 €
# 24	09106-10022-000 0910610022000	VITE BOLT	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au REPOSE PIED de votre Suzuki BOULEVARD 650 de BOULEVARD. Nous restons à votre disposition pour toute question.
