Cylindrée

Modèle

Année

Finition

Catalogue pièces

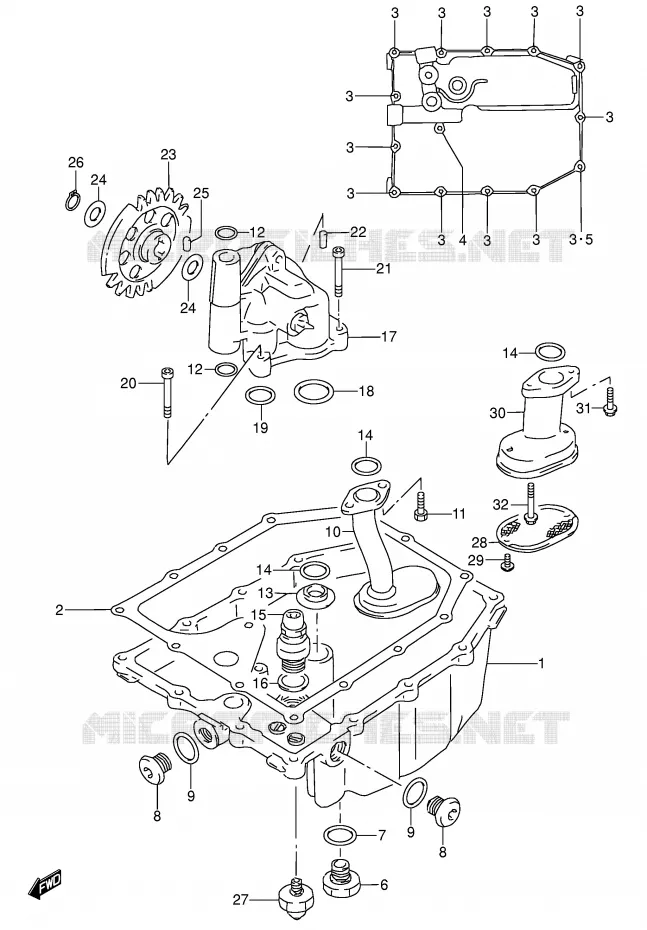

Vue éclatée

CARTER

CARTER INFERIEUR - POMPE A HUILE POUR SUZUKI RF 600 1996

VILEBREQUIN

(1) 11511-17E00-000

CARTER HUILE
PAN, OIL

(1) 11511-46E02-000

CARTER D'HUILE
PAN, OIL

(2) 11489-17E01-000

JOINT

(3) 01547-0625B-000

VIS
BOLT

(3) 01547-0625B-000

VIS
BOLT

(3) 01547-0625B-000

VIS
BOLT

(3) 01547-0625B-000

VIS
BOLT

(3) 01547-0625B-000

VIS
BOLT

(3) 01547-0625B-000

VIS
BOLT

(3) 01547-0625B-000

VIS
BOLT

(3) 01547-0625B-000

VIS
BOLT

(3) 01547-0625B-000

VIS
BOLT

(3) 01547-0625B-000

VIS
BOLT

(3) 01547-0625B-000

VIS
BOLT

(3) 01547-0625B-000

VIS
BOLT
VIS

(3) 01547-0625B-000

VIS
BOLT
VIS

(3) 01547-0625B-000

VIS
BOLT
VIS

(3) 01547-0625B-000

VIS
BOLT
VIS

(3) 01547-0625B-000

VIS
BOLT
VIS

(3) 01547-0625B-000

VIS
BOLT
VIS

(3) 01547-0625B-000

VIS
BOLT
VIS

(3) 01547-0625B-000

VIS
BOLT
VIS

(3) 01547-0625B-000

VIS
BOLT
VIS

(3) 01547-0625B-000

VIS
BOLT
VIS

(3) 01547-0625B-000

VIS
BOLT
VIS

(3) 01547-06257-000

VIS
BOLT

(3) 01547-06257-000

VIS
BOLT

(3) 01547-06257-000

VIS
BOLT

(3) 01547-06257-000

VIS
BOLT

(3) 01547-06257-000

VIS
BOLT

(3) 01547-06257-000

VIS
BOLT

(3) 01547-06257-000

VIS
BOLT

(3) 01547-06257-000

VIS
BOLT

(3) 01547-06257-000

VIS
BOLT

(3) 01547-06257-000

VIS
BOLT

(3) 01547-06257-000

VIS
BOLT

(4) 01547-0630B-000

VIS
BOLT

(4) 01547-0635B-000

VIS
BOLT

(4) 01547-06307-000

VIS
BOLT

(5) 09168-06024-000

GASKET
WASHER

(6) 09247-14002-000

BOUCHON DE VIDANGE
BOLT

(7) 09168-14002-000

GASKET,13.8X18.8X0.4

(8) 09248-16012-000

BOUCHON *
BOLT

(8) 09248-16012-000

BOUCHON *
BOLT

(8) 09248-16012-000

BOUCHON *
BOLT
BOUCHON *

(8) 09248-16012-000

BOUCHON *
BOLT
BOUCHON *

(9) 09168-16002-000

GASKET 16X22X2

(9) 09168-16002-000

GASKET 16X22X2

(10) 16520-17E00-000

TAMIS
STRAINER, ENGINE OIL

(11) 09128-06049-000

SCREW 6X16
BOLT

(12) 09280-12012-000

O RING (D:2.4,ID:11.8)

(12) 09280-12012-000

O RING (D:2.4,ID:11.8)

(13) 16529-27A01-000

JOINT
GASKET, OUTLET

(14) 09280-18009-000

O RING (D:3.2,ID:17.8)

(14) 09280-18009-000

O RING (D:3.2,ID:17.8)

(14) 09280-18009-000

O RING (D:3.2,ID:17.8)

(15) 16440-17C10-000

REGULATEUR
VALVE ASSY, OIL RELIEF

(16) 09168-16002-000

GASKET 16X22X2

(17) 16400-17E00-000

POMPE A HUILE

(18) 09280-26005-000

O RING (D:2.4,ID:26.2)

(19) 09280-18009-000

O RING (D:3.2,ID:17.8)

(20) 07130-0630B-000

VIS
BOLT

(21) 07130-0635B-000

BOLT

(22) 04211-09129-000

GOUPILLE
PIN 16X10

(23) 16332-19C00-000

PIGNON
GEAR, OIL PUMP DRIVEN

(24) 08221-12205-000

SHIM
WASHER

(24) 08221-12205-000

SHIM
WASHER

(25) 09261-05006-000

PIN 5X8
PIN 16X10

(26) 08331-3112A-000

CIRCLIP

(27) 37820-33D10-000

CONTACTEUR PRESSION D'HUILE
SWITCH, OIL PRESSURE

(28) 16520-38A00-000

TAMIS
STRAINER, ENGINE OIL

(29) 01580-05123-000

VIS
BOLT

(30) 16525-46E01-000

PROTECTEUR

(31) 01550-0620B-000

VIS
BOLT

(32) 01550-0655B-000

VIS

	Référence	Désignation	Qté
# 1	11511-17E00-000 1151117E00000 1151117E00000	CARTER HUILE PAN, OIL	Non disponible	0,00 €
# 1	11511-46E02-000 1151146E02000 1151146E02000	CARTER D'HUILE PAN, OIL	Non disponible	0,00 €
# 2	11489-17E01-000 1148917E01000 1148917E01000	JOINT	Non disponible	0,00 €
# 3	01547-06253-000 01547-0625B-000 0154706253000	VIS BOLT	3,67 €
# 3	01547-06257-000 0154706257000 0154706257000	VIS BOLT	2,88 €
# 4	01547-06303-000 01547-0630B-000 0154706303000	VIS BOLT	4,15 €
# 4	01547-06307-000 0154706307000 0154706307000	VIS BOLT	2,88 €
# 4	01547-06353-000 01547-0635B-000 0154706353000	VIS BOLT	3,97 €
# 5	09168-06024-000 0916806024000 0916806024000	GASKET WASHER	3,05 €
# 6	09247-14001-000 09247-14002-000 0924714001000	BOUCHON DE VIDANGE BOLT	7,51 €
# 7	09168-14002-000 0916814002000 0916814002000	GASKET, 13.8X18.8X0.4	2,34 €
# 8	09248-16010-000 09248-16012-000 0924816010000	BOUCHON * BOLT	6,98 €
# 9	09168-16002-000 0916816002000 0916816002000	GASKET 16X22X2	2,40 €
# 10	16520-17E00-000 1652017E00000 1652017E00000	TAMIS STRAINER, ENGINE OIL	Non disponible	0,00 €
# 11	09128-06039-000 09128-06049-000 0912806039000	SCREW 6X16 BOLT	2,57 €
# 12	09280-12012-000 0928012012000 0928012012000	O RING (D:2.4, ID:11.8)	5,29 €
# 13	16529-27A01-000 1652927A01000 1652927A01000	JOINT GASKET, OUTLET	2,90 €
# 14	09280-18009-000 0928018009000 0928018009000	O RING (D:3.2, ID:17.8)	6,46 €
# 15	16440-17C00-000 16440-17C10-000 1644017C00000	REGULATEUR VALVE ASSY, OIL RELIEF	60,07 €
# 16	09168-16002-000 0916816002000 0916816002000	GASKET 16X22X2	2,40 €
# 17	16400-17E00-000 1640017E00000 1640017E00000	POMPE A HUILE	Non disponible	0,00 €
# 18	09280-26005-000 0928026005000 0928026005000	O RING (D:2.4, ID:26.2)	2,78 €
# 19	09280-18009-000 0928018009000 0928018009000	O RING (D:3.2, ID:17.8)	6,46 €
# 20	07130-06303-000 07130-0630B-000 0713006303000	VIS BOLT	5,00 €
# 21	07130-06353-000 07130-0635B-000 0713006353000	BOLT	4,73 €
# 22	04211-09129-000 0421109129000 0421109129000	GOUPILLE PIN 16X10	2,36 €
# 23	16332-19C00-000 1633219C00000 1633219C00000	PIGNON GEAR, OIL PUMP DRIVEN	67,85 €
# 24	08221-12205-000 0822112205000 0822112205000	SHIM WASHER	2,90 €
# 25	09261-05006-000 0926105006000 0926105006000	PIN 5X8 PIN 16X10	2,09 €
# 26	08331-31126-000 08331-3112A-000 0833131126000	CIRCLIP	2,39 €
# 27	37820-33D00-000 37820-33D10-000 3782033D00000	CONTACTEUR PRESSION D'HUILE SWITCH, OIL PRESSURE	42,40 €
# 28	16520-38A00-000 1652038A00000 1652038A00000	TAMIS STRAINER, ENGINE OIL	9,10 €
# 29	01580-05123-000 0158005123000 0158005123000	VIS BOLT	2,65 €
# 30	16525-46E01-000 1652546E01000 1652546E01000	PROTECTEUR	Non disponible	0,00 €
# 31	01550-06203-000 01550-0620B-000 0155006203000	VIS BOLT	3,46 €
# 32	01550-06553-000 01550-0655B-000 0155006553000	VIS	4,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER INFERIEUR - POMPE A HUILE de votre Suzuki de RF. Nous restons à votre disposition pour toute question.
