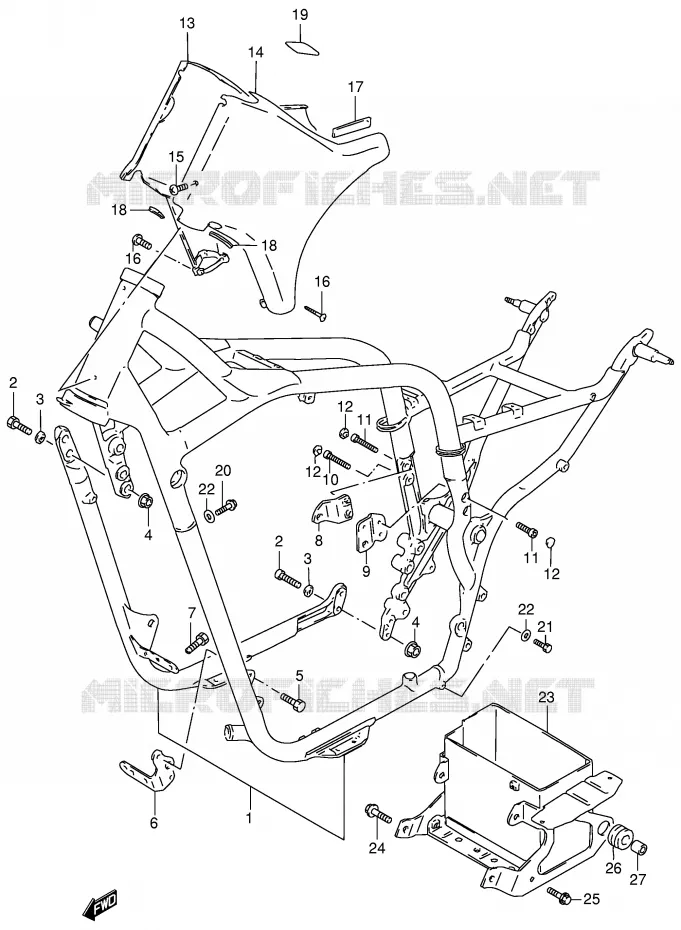

CADRE POUR SUZUKI INTRUDER 600 1996

REPOSE PIED

(1) 41101-39813-19A

CADRE
FRAME SET (RED)

(1) 41101-39813-1ZV

FRAME SET (GREEN)

(1) 41101-39813-33J

CADRE
FRAME SET (BLACK)

(1) 41101-39813-Y0V

FRAME SET VS600/V
FRAME SET (GREEN)

(1) 41101-39822-19A

FRAME SET (RED)

(1) 41101-39813-1ZV

FRAME SET (GREEN)

(1) 41101-39822-33J

CADRE

(1) 41101-39823-33J

CADRE

(1) 41101-39823-Y0V

FRAME SET (GREEN)

(2) 09106-10019-000

BOLT 10X33
BOLT, REAR

(2) 09106-10019-000

BOLT 10X33
BOLT, REAR

(3) 09164-10010-000

WASHER

(3) 09164-10010-000

WASHER

(4) 08319-3110A-000

ECROU
NUT

(4) 08319-3110A-000

ECROU
NUT

(4) 08319-3110A-000

ECROU
NUT
ECROU

(4) 08319-3110A-000

ECROU
NUT
ECROU

(5) 01550-08207-000

VIS
BOLT

(6) 41920-38A00-019

SUPPORT MOTEUR

(7) 01570-0816A-000

VIS
BOLT

(8) 41950-38A11-019

PLATE
PATTE

(9) 41960-38A10-019

PATTE

(10) 07130-0830A-000

BOULON
BOLT, LOWER

(11) 09106-08070-000

BOLT 8X30
BOLT, UPPER

(11) 09106-08070-000

BOLT 8X30
BOLT, UPPER

(12) 09250-06004-000

CAP

(12) 09250-06004-000

CAP

(12) 09250-06004-000

CAP

(13) 47350-38A01-13L

CARTER LATERAL
COVER, FRAME HEAD RH (RED)

(13) 47350-38A01-33J

CARTER LATERAL
COVER, FRAME HEAD RH (BLACK)

(13) 47350-38A01-1ZV

CARTER LATERAL
COVER, FRAME HEAD RH (GREEN)

(14) 47360-38A01-13L

CARTER LATERAL
CACHE

(14) 47360-38A01-19A

CARTER LATERAL
COVER, FRAME HEAD LH (RED)

(14) 47360-38A01-1ZV

CARTER LATERAL
COVER, FRAME HEAD LH (GREEN)

(15) 02142-0610B-000

VIS
SCREW

(16) 02112-0425B-000

VIS
SCREW

(16) 02112-0425B-000

VIS
SCREW

(16) 02112-0425B-000

VIS
SCREW
VIS

(16) 02112-0425B-000

VIS
SCREW
VIS

(17) 33652-07D00-000

CAOUTCHOUC
CUSHION, FRAME HEAD COVER

(18) 68241-04X50-300

ENJOLIVEUR
MOLDING, FRAME HEAD COVER

(18) 68241-04X50-300

ENJOLIVEUR
MOLDING, FRAME HEAD COVER

(19) 47358-38A00-000

CARTER LATERAL
TAPE, FRAME HEAD COVER

(20) 09360-06007-000

UNION
BOLT, AIR DUCT

(21) 01550-0610B-000

VIS
BOLT, DRAIN

(22) 09168-06004-000

GASKET,6.2X11X1.2
WASHER

(22) 09168-06004-000

GASKET,6.2X11X1.2
WASHER

(23) 41540-38A12-000

SUPPORT
HOLDER, BATTERY

(24) 01550-1016A-000

VIS
BOLT, FRONT

(25) 01550-0616B-000

VIS
BOLT, LOWER

(26) 09320-12031-000

CUSHION

(27) 09301-08009-000

BUSH
RONDELLE

(27) 09180-08189-000

SPACER,8.5X12X11
SPACER, HEADLAMP HOUSING

	Référence	Désignation	Qté
# 1	41101-39812-19A 411013981219A	CADRE FRAME SET (RED)	Non disponible	0,00 €
# 1	41101-39812-1ZV 41101398121ZV	FRAME SET (GREEN)	Non disponible	0,00 €
# 1	41101-39812-33J 411013981233J	CADRE FRAME SET (BLACK)	Non disponible	0,00 €
# 1	41101-39813-Y0V 4110139813Y0V 4110139813Y0V	FRAME SET VS600/V FRAME SET (GREEN)	Non disponible	0,00 €
# 1	41101-39822-19A 411013982219A 411013982219A	FRAME SET (RED)	Non disponible	0,00 €
# 1	41101-39822-1ZV 41101398221ZV	FRAME SET (GREEN)	Non disponible	0,00 €
# 1	41101-39822-33J 411013982233J 411013982233J	CADRE	Non disponible	0,00 €
# 1	41101-39823-33J 411013982333J 411013982333J	CADRE	Non disponible	0,00 €
# 1	41101-39823-Y0V 4110139823Y0V 4110139823Y0V	FRAME SET (GREEN)	Non disponible	0,00 €
# 2	09106-10019-000 0910610019000 0910610019000	BOLT 10X33 BOLT, REAR	4,15 €
# 3	09164-10010-000 0916410010000 0916410010000	WASHER	6,00 €
# 4	08319-31103-000 08319-3110A-000 0831931103000	ECROU NUT	3,25 €
# 5	01550-08203-000 01550-08207-000 0155008203000	VIS BOLT	3,78 €
# 6	41920-38A00-019 4192038A00019 4192038A00019	SUPPORT MOTEUR	Non disponible	0,00 €
# 7	01570-08163-000 01570-0816A-000 0157008163000	VIS BOLT	3,59 €
# 8	41950-38A11-019 4195038A11019 4195038A11019	PLATE PATTE	40,82 €
# 9	41960-38A10-019 4196038A10019 4196038A10019	PATTE	33,85 €
# 10	07130-08303-000 07130-0830A-000 0713008303000	BOULON BOLT, LOWER	4,82 €
# 11	09106-08070-000 0910608070000 0910608070000	BOLT 8X30 BOLT, UPPER	5,65 €
# 12	09250-06004-000 0925006004000 0925006004000	CAP	2,09 €
# 13	47350-38A01-19A 47350-38A01-13L 4735038A0119A	CARTER LATERAL COVER, FRAME HEAD RH (RED)	289,72 €
# 13	47350-38A01-33J 4735038A0133J 4735038A0133J	CARTER LATERAL COVER, FRAME HEAD RH (BLACK)	147,54 €
# 13	47350-38A01-Y0V 47350-38A01-13L 4735038A01Y0V	CARTER LATERAL COVER, FRAME HEAD RH (GREEN)	289,72 €
# 13	47350-38A01-1ZV 4735038A011ZV 4735038A011ZV	CARTER LATERAL COVER, FRAME HEAD RH (GREEN)	Non disponible	0,00 €
# 14	47360-38A01-19A 4736038A0119A 4736038A0119A	CARTER LATERAL COVER, FRAME HEAD LH (RED)	150,54 €
# 14	47360-38A01-33J 47360-38A01-13L 4736038A0133J	CARTER LATERAL CACHE	289,72 €
# 14	47360-38A01-1ZV 4736038A011ZV 4736038A011ZV	CARTER LATERAL COVER, FRAME HEAD LH (GREEN)	Non disponible	0,00 €
# 15	02142-06103-000 02142-0610B-000 0214206103000	VIS SCREW	2,41 €
# 16	02112-04253-000 02112-0425B-000 0211204253000	VIS SCREW	3,43 €
# 17	33652-07D00-000 3365207D00000 3365207D00000	CAOUTCHOUC CUSHION, FRAME HEAD COVER	8,34 €
# 18	68241-04X50-300 6824104X50300 6824104X50300	ENJOLIVEUR MOLDING, FRAME HEAD COVER	9,96 €
# 19	47358-38A00-000 4735838A00000 4735838A00000	CARTER LATERAL TAPE, FRAME HEAD COVER	8,71 €
# 20	09360-06015-000 09360-06007-000 0936006015000	UNION BOLT, AIR DUCT	3,05 €
# 21	01550-06103-000 01550-0610B-000 0155006103000	VIS BOLT, DRAIN	2,95 €
# 22	09168-06004-000 0916806004000 0916806004000	GASKET, 6.2X11X1.2 WASHER	2,10 €
# 23	41540-38A11-000 41540-38A12-000 4154038A11000	SUPPORT HOLDER, BATTERY	83,59 €
# 24	01550-10163-000 01550-1016A-000 0155010163000	VIS BOLT, FRONT	3,49 €
# 25	01550-06163-000 01550-0616B-000 0155006163000	VIS BOLT, LOWER	3,42 €
# 26	09320-12031-000 0932012031000 0932012031000	CUSHION	3,23 €
# 27	09180-08001-000 09180-08189-000 0918008001000	SPACER, 8.5X12X11 SPACER, HEADLAMP HOUSING	3,67 €
# 27	09301-08009-000 0930108009000 0930108009000	BUSH RONDELLE	5,26 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
Commandez aujourd'hui vos pièces détachées et recevez les directement chez vous !
