CADRE (MODELE F / G / H) REFER TO FIG.30A (F-4) FOR MODEL J/K

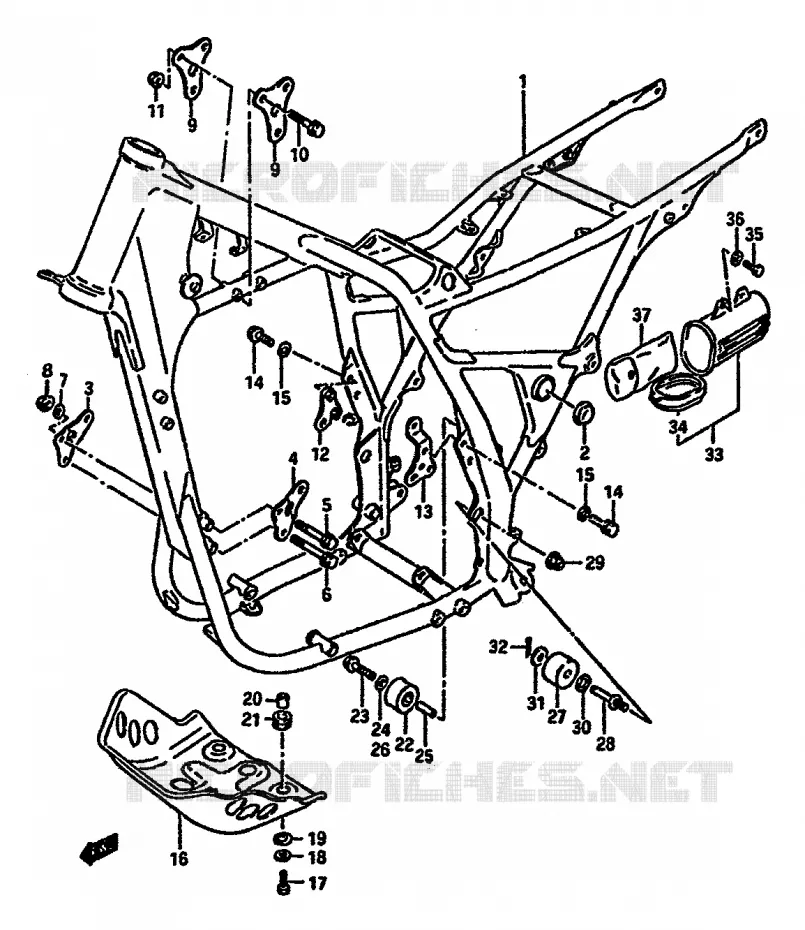

CADRE (MODELE J / K) POUR SUZUKI DR 600 1988

REPOSE PIED

(1) 41100-14C00-019

FRAME (BLACK)

(1) 41100-14C00-34S

FRAME (BLUE)

(1) 41100-14C20-019

41100-14C20-019
FRAME (BLACK)

(1) 41100-14C21-34S

41100-14C21-34S
FRAME (BLUE)

(1) 41100-14C21-019

FRAME (BLACK)

(1) 41100-14C21-34S

41100-14C21-34S
FRAME (GLUE)

(2) 41499-14A00-019

CHAPEAU
CAP,CUSHION LEVER (BLACK)

(3) 41911-14A00-291

PLATE,FRONT HH (BLACK)

(4) 41921-14A00-291

PLATE,FRONT LH (BLACK)

(5) 09103-08037-000

BOLT 8X67
BOLT,UPPER

(6) 09103-08063-000

BOLT 8X75
BOLT,LOWER

(7) 08321-01087-000

LOCK WASHER
.WASHER, LOCK, RH

(8) 08319-2108A-000

NUT

(9) 41991-14A00-291

PLATE,UPPER (BLACK)

(10) 01550-08507-000

VIS
BOLT

(11) 08319-31087-000

NUT

(12) 41940-14A00-291

PLATE,REAR RH (BLACK)

(13) 41950-14A00-291

PLATE,REAR LH (BLACK)

(14) 01550-08207-000

VIS
BOLT

(15) 08321-01087-000

LOCK WASHER
.WASHER, LOCK, RH

(16) 42511-12D10-000

SABOT
PROTECTOR,ENGINE

(17) 01500-06207-000

VIS
.BOLT, LEVER HOLDER

(18) 08321-01067-000

WASHER, LOCK

(19) 09160-06066-000

WASHER 6.5X20X1.6
.WASHER (6.5*20*1.6)

(20) 09180-06259-000

SPACER,6.5X9X7
.FENDER BRACE SPACER (7X9X7)

(21) 09320-08510-000

CUSHION

(22) 43910-27C11-000

CAGE A AIGUILLES
ROLLER,CHAIN UPPER

(23) 01500-0840A-000

VIS
BOLT 8X40

(24) 08321-01087-000

LOCK WASHER
.WASHER, LOCK, RH

(25) 09180-08156-000

SPACER,8.6X12X25.5
RONDELLE

(26) 09181-08167-000

SHIM
THRUST WASHER, UPPER

(27) 43911-14200-000

ROULETTE CHAINE
ROLLER,CHAIN LOWER

(28) 43915-14A00-000

BOULON
BOLT,LOWER

(29) 08319-31107-000

NUT

(30) 08322-01127-000

WASHER
WASHER,INNER

(31) 49317-15A00-000

RONDELLE
WASHER,OUTER

(32) 04111-2520A-000

GOUPILLE
PIN 12X10

(33) 41550-37210-000

BOITIER

(34) 41552-37210-000

COUVERCLE
CAP

(35) 01500-0616A-000

VIS
BOLT, LOWER COVER (6X16)

(36) 09160-06109-000

WASHER 6.5X18X1.6
WASHER, CENTER COVER & FENDER

(37) 09800-21078-000

TOOL ASSY

	Référence	Désignation	Qté
# 1	41100-14C00-019 4110014C00019 4110014C00019	FRAME (BLACK)	Non disponible	0,00 €
# 1	41100-14C00-34S 4110014C0034S 4110014C0034S	FRAME (BLUE)	Non disponible	0,00 €
# 1	41100-14C20-019 4110014C20019 4110014C20019	41100-14C20-019 FRAME (BLACK)	Non disponible	0,00 €
# 1	41100-14C20-34S 4110014C2034S	41100-14C21-34S FRAME (BLUE)	Non disponible	0,00 €
# 1	41100-14C21-019 4110014C21019 4110014C21019	FRAME (BLACK)	Non disponible	0,00 €
# 1	41100-14C21-34S 4110014C2134S 4110014C2134S	41100-14C21-34S FRAME (GLUE)	Non disponible	0,00 €
# 2	41499-14A00-019 4149914A00019 4149914A00019	CHAPEAU CAP, CUSHION LEVER (BLACK)	5,63 €
# 3	41911-14A00-291 4191114A00291 4191114A00291	PLATE, FRONT HH (BLACK)	Non disponible	0,00 €
# 4	41921-14A00-291 4192114A00291 4192114A00291	PLATE, FRONT LH (BLACK)	Non disponible	0,00 €
# 5	09103-08037-000 0910308037000 0910308037000	BOLT 8X67 BOLT, UPPER	8,22 €
# 6	09103-08063-000 0910308063000 0910308063000	BOLT 8X75 BOLT, LOWER	Non disponible	0,00 €
# 7	08321-31087-000 08321-01087-000 0832131087000	LOCK WASHER .WASHER, LOCK, RH	2,65 €
# 8	08319-21088-000 08319-2108A-000 0831921088000	NUT	3,05 €
# 9	41991-14A00-291 4199114A00291 4199114A00291	PLATE, UPPER (BLACK)	Non disponible	0,00 €
# 10	01517-08507-000 01550-08507-000 0151708507000	VIS BOLT	4,82 €
# 11	08319-31087-000 0831931087000 0831931087000	NUT	3,43 €
# 12	41940-14A00-291 4194014A00291 4194014A00291	PLATE, REAR RH (BLACK)	Non disponible	0,00 €
# 13	41950-14A00-291 4195014A00291 4195014A00291	PLATE, REAR LH (BLACK)	Non disponible	0,00 €
# 14	01517-08208-000 01550-08207-000 0151708208000	VIS BOLT	3,78 €
# 15	08321-31087-000 08321-01087-000 0832131087000	LOCK WASHER .WASHER, LOCK, RH	2,65 €
# 16	42511-14A01-000 4251114A01000	SABOT PROTECTOR, ENGINE	Non disponible	0,00 €
# 17	01107-06207-000 01500-06207-000 0110706207000	VIS .BOLT, LEVER HOLDER	3,05 €
# 18	08321-31067-000 08321-01067-000 0832131067000	WASHER, LOCK	2,71 €
# 19	09160-06020-000 09160-06066-000 0916006020000	WASHER 6.5X20X1.6 .WASHER (6.5201.6)	2,75 €
# 20	09180-07005-000 09180-06259-000 0918007005000	SPACER, 6.5X9X7 .FENDER BRACE SPACER (7X9X7)	3,67 €
# 21	09320-08021-000 09320-08510-000 0932008021000	CUSHION	2,36 €
# 22	43910-01B00-000 43910-27C11-000 4391001B00000	CAGE A AIGUILLES ROLLER, CHAIN UPPER	72,36 €
# 23	01107-08408-000 01500-0840A-000 0110708408000	VIS BOLT 8X40	3,59 €
# 24	08321-31087-000 08321-01087-000 0832131087000	LOCK WASHER .WASHER, LOCK, RH	2,65 €
# 25	09180-08119-000 09180-08156-000 0918008119000	SPACER, 8.6X12X25.5 RONDELLE	8,65 €
# 26	08211-08161-000 09181-08167-000 0821108161000	SHIM THRUST WASHER, UPPER	2,78 €
# 27	43911-14200-000 4391114200000 4391114200000	ROULETTE CHAINE ROLLER, CHAIN LOWER	Non disponible	0,00 €
# 28	43915-14A00-000 4391514A00000 4391514A00000	BOULON BOLT, LOWER	Non disponible	0,00 €
# 29	08319-31107-000 0831931107000 0831931107000	NUT	3,97 €
# 30	08322-21128-000 08322-01127-000 0832221128000	WASHER WASHER, INNER	2,65 €
# 31	49317-15A00-000 4931715A00000 4931715A00000	RONDELLE WASHER, OUTER	Non disponible	0,00 €
# 32	04111-25208-000 04111-2520A-000 0411125208000	GOUPILLE PIN 12X10	1,73 €
# 33	41550-37210-000 4155037210000 4155037210000	BOITIER	Non disponible	0,00 €
# 34	41552-37210-000 4155237210000 4155237210000	COUVERCLE CAP	12,91 €
# 35	01107-06165-000 01500-0616A-000 0110706165000	VIS BOLT, LOWER COVER (6X16)	2,10 €
# 36	09160-06039-000 09160-06109-000 0916006039000	WASHER 6.5X18X1.6 WASHER, CENTER COVER & FENDER	2,75 €
# 37	09800-00242-000 0980000242000	TOOL ASSY	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CADRE (MODELE J/K) de votre Suzuki DR 600 S de DR. Nous restons à votre disposition pour toute question.
