MAITRE CYLINDRE AVANT

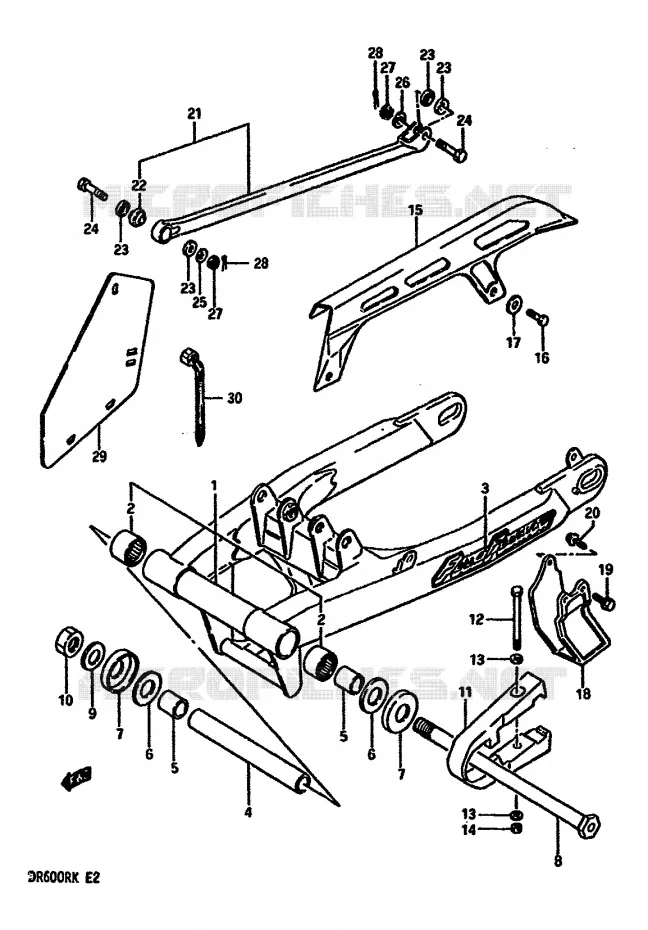

BRAS OSCILLANT ARRIERE (MODELE G / H / J) POUR SUZUKI DR 600 1986

BRAS OSCILLANT ARRIERE (MODELE K)

(1) 61000-14A10-13L

SWINGING ARM ASSY,REAR (SILVER)

(1) 61100-14850-13L

SWINGING ARM ASSY,REAR (SILVER)

(2) 09263-22022-000

ROLLER BEARING 22X29X20
BEARING

(3) 68381-44A00-95K

EMBLEM (BLACK/BLUE)

(3) 68381-44A00-97J

.EMBLEM (YELLOW/BLUE)

(4) 61282-14A00-000

ENTRETOISE

(5) 61251-32410-000

BAGUE
RONDELLE

(6) 08211-16341-000

WASHER,THRUST
WASHER

(7) 61262-14A01-000

SEAL
DUST SEAT

(8) 61211-14A00-000

AXE
SHAFT

(9) 08322-01167-000

WASHER

(10) 08319-2116A-000

ECROU
NUT

(11) 61273-14A01-000

PROTECTION DE BRAS
BUFFER

(12) 61275-14A00-000

VIS
BOLT

(13) 09160-05013-000

WASHER 5.2X16X1
WASHER

(14) 08319-2105A-000

ECROU
NUT

(15) 61310-14A00-000

CARTER CHAINE
CASE,CHAIN

(16) 01500-0610B-000

VIS
.BOLT 6X10

(17) 09169-06026-000

RONDELLE
WASHER

(18) 61341-14A03-000

GUIDE CHAINE
GUIDE,CHAIN

(19) 01550-06207-000

VIS
BOLT, BRACKET REAR

(20) 01550-0616B-000

VIS
VIS *

(21) 64300-14860-13L

TORQUE LINK SET,REAR

(22) 64352-40401-000

ROULEMENT
BEARING

(23) 64339-40411-000

SEAL,BEARING DUST
DUST SEAL

(24) 09100-08244-000

BOLT 8X32

(24) 09101-08017-000

BOLT

(25) 08322-01087-000

WASHER
.8MM FLAT WASHER, RH

(26) 09160-08120-000

WASHER,8.5X18X2.0
WASHER (8.1X19X2.3)

(27) 08314-4008B-000

NUT
8MM CASTLE NUT

(27) 08319-2108A-000

NUT
NUT,REAR

(27) 08314-4108J-000

NUT

(28) 04111-2020A-000

GOUPILLE
PIN 12X10

(29) 61391-14A00-000

GUARD,CHAIN

(30) 09407-14403-000

CLAMP(L:125)

	Référence	Désignation	Qté
# 1	61000-14A10-13L 6100014A1013L 6100014A1013L	SWINGING ARM ASSY, REAR (SILVER)	Non disponible	0,00 €
# 1	61100-14850-13L 611001485013L 611001485013L	SWINGING ARM ASSY, REAR (SILVER)	Non disponible	0,00 €
# 2	09263-22022-000 0926322022000 0926322022000	ROLLER BEARING 22X29X20 BEARING	34,40 €
# 3	68381-44A00-95K 6838144A0095K 6838144A0095K	EMBLEM (BLACK/BLUE)	Non disponible	0,00 €
# 3	68381-44A00-97J 6838144A0097J 6838144A0097J	.EMBLEM (YELLOW/BLUE)	Non disponible	0,00 €
# 4	61282-14A00-000 6128214A00000 6128214A00000	ENTRETOISE	Non disponible	0,00 €
# 5	61251-32410-000 6125132410000 6125132410000	BAGUE RONDELLE	14,76 €
# 6	08211-16341-000 0821116341000 0821116341000	WASHER, THRUST WASHER	3,62 €
# 7	61262-14A00-000 61262-14A01-000 6126214A00000	SEAL DUST SEAT	8,64 €
# 8	61211-14A00-000 6121114A00000 6121114A00000	AXE SHAFT	Non disponible	0,00 €
# 9	08322-11168-000 08322-01167-000 0832211168000	WASHER	2,65 €
# 10	08319-21168-000 08319-2116A-000 0831921168000	ECROU NUT	9,40 €
# 11	61273-14A00-000 6127314A00000	PROTECTION DE BRAS BUFFER	Non disponible	0,00 €
# 12	61275-14A00-000 6127514A00000 6127514A00000	VIS BOLT	4,31 €
# 13	09160-05013-000 0916005013000 0916005013000	WASHER 5.2X16X1 WASHER	1,73 €
# 14	08319-21056-000 08319-2105A-000 0831921056000	ECROU NUT	3,31 €
# 15	61310-14A00-000 6131014A00000 6131014A00000	CARTER CHAINE CASE, CHAIN	Non disponible	0,00 €
# 16	01107-06104-000 01500-0610B-000 0110706104000	VIS .BOLT 6X10	2,57 €
# 17	09169-06026-000 0916906026000 0916906026000	RONDELLE WASHER	2,90 €
# 18	61341-14A03-000 6134114A03000 6134114A03000	GUIDE CHAINE GUIDE, CHAIN	29,88 €
# 19	01517-06128-000 01550-06207-000 0151706128000	VIS BOLT, BRACKET REAR	3,43 €
# 20	01517-06167-000 01550-0616B-000 0151706167000	VIS VIS *	3,42 €
# 21	64300-14860-13L 643001486013L 643001486013L	TORQUE LINK SET, REAR	Non disponible	0,00 €
# 22	64352-40411-000 6435240411000	ROULEMENT BEARING	Non disponible	0,00 €
# 23	64339-40410-000 64339-40411-000 6433940410000	SEAL, BEARING DUST DUST SEAL	7,39 €
# 24	09100-08244-000 0910008244000 0910008244000	BOLT 8X32	Non disponible	0,00 €
# 24	09101-08017-000 0910108017000 0910108017000	BOLT	Non disponible	0,00 €
# 25	08322-11088-000 08322-01087-000 0832211088000	WASHER .8MM FLAT WASHER, RH	2,65 €
# 26	09160-08042-000 09160-08120-000 0916008042000	WASHER, 8.5X18X2.0 WASHER (8.1X19X2.3)	3,12 €
# 27	08314-41088-000 08314-4008B-000 0831441088000	NUT 8MM CASTLE NUT	3,54 €
# 27	08319-21088-000 08319-2108A-000 0831921088000	NUT NUT, REAR	3,05 €
# 27	08314-4108J-000 083144108J000 083144108J000	NUT	Non disponible	0,00 €
# 28	04111-20208-000 04111-2020A-000 0411120208000	GOUPILLE PIN 12X10	1,73 €
# 29	61391-14A00-000 6139114A00000 6139114A00000	GUARD, CHAIN	Non disponible	0,00 €
# 30	09407-14403-000 0940714403000 0940714403000	CLAMP(L:125)	3,23 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au BRAS OSCILLANT ARRIERE (MODELE G/H/J) de votre Suzuki DR 600 de DR. Nous restons à votre disposition pour toute question.
