CARBURATEUR (MODELE Y / K1 / K2) REFER TO FIG.12A(C- 7) : MODEL K3

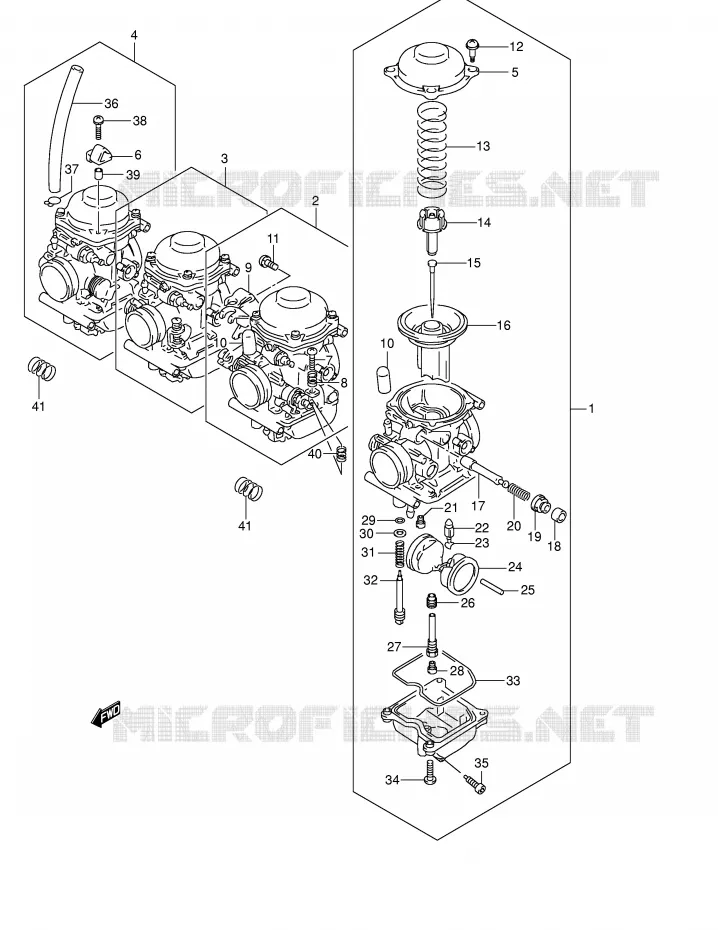

CARBURATEUR (MODELE K3) POUR SUZUKI BANDIT 600 2001

CARBURATEUR (MODELE K4)

(1) 13201-31F50-000

CARBURATEUR
CARBURETOR ASSY, LH

(1) 13201-31F60-000

CARBURETOR GSF600U/K3-
CARBURETOR ASSY, LH

(2) 13202-31F50-000

CARBURATEUR
CARBURETOR ASSY, ML

(2) 13202-31F60-000

CARBURETOR GSF600U/K3-
CARBURETOR ASSY, ML

(3) 13203-31F50-000

CARBURATEUR
CARBURETOR ASSY, MR

(3) 13203-31F60-000

CARBURETOR GSF600/K3
CARBURETOR ASSY, MR

(4) 13204-31F50-000

CARBURATEUR
CARBURETOR ASSY, RH

(4) 13204-31F60-000

CARBURETOR GSF600U/K3
CARBURETOR ASSY, RH

(5) 13502-31F00-000

COUVERCLE
CHAPEAU

(6) 13624-26E00-000

SUPPORT

(7) 13267-26E10-000

VIS
SCREW

(8) 13271-26E10-000

RESSORT
SPRING

(9) 13565-26E00-000

PLATE GSF600/K3-
WASHER,THRUST

(10) 13508-26E01-000

CHAPEAU
CAP

(10) 13508-26E01-000

CHAPEAU
CAP

(10) 13508-26E01-000

CHAPEAU
CAP
CHAPEAU

(10) 13508-26E01-000

CHAPEAU
CAP
CHAPEAU

(11) 13602-26E20-000

SCREW GSF600/K3-
SCREW

(12) 13601-11F00-000

VIS
SCREW

(13) 13417-31F00-000

RESSORT
SPRING

(14) 13504-31F00-000

GUIDE
SEAT, SPRING

(15) 13383-26E20-000

AIGUILLE

(16) 13500-31F00-000

BOISSEAU BANDIT 600Y
PISTON

(16) 13500-31F10-000

BOISSEAU BANDIT 600Y
PISTON

(17) 13411-26E00-000

PLONGEUR
STARTER

(18) 13419-26E00-000

JOINT
CAP

(19) 13418-26E00-000

CHAPEAU
CAP

(20) 13417-26E10-000

RESSORT
SPRING

(21) 09492-35020-000

JET, SLOW (35)

(21) 09492-38005-000

GICLEUR
JET, SLOW (35)

(22) 13370-26E00-000

POINTEAU

(23) 13375-26E00-000

GOUPILLE
NUT

(24) 13250-26E00-000

FLOTTEUR

(25) 13254-26E00-000

AXE
PIN, FLOAT

(26) 09494-00869-000

JET,NEEDLE
NEEDLE JET

(27) 13331-26E00-000

JOINT

(28) 09491-98008-000

JET,MAIN 98

(28) 09491-92012-000

GICLEUR

(29) 13295-26E00-000

JOINT
O RING

(30) 13291-26E00-000

RONDELLE
WASHER

(31) 13268-26E00-000

RESSORT
SPRING

(32) 13279-03FA0-000

VIS DE RICHESSE
SCREW, ADJUST (1 7/8)

(33) 13258-26E00-000

JOINT
O RING

(34) 13602-26E10-000

VIS
SCREW

(35) 13247-26E00-000

BOUCHON

(36) 09352-50006-600

HOSE (5X9X600)

(37) 13671-26E00-000

CLIPS
NUT

(38) 13602-31F00-000

VIS
SCREW

(39) 13582-31F00-000

EMBOUT
ENBOUT

(40) 13268-26E10-000

RESSORT
SPRING

(41) 13271-26E20-000

RESSORT
SPRING

(41) 13271-26E20-000

RESSORT
SPRING

	Référence	Désignation	Qté
# 1	13201-31F50-000 1320131F50000 1320131F50000	CARBURATEUR CARBURETOR ASSY, LH	Non disponible	0,00 €
# 1	13201-31F60-000 1320131F60000 1320131F60000	CARBURETOR GSF600U/K3- CARBURETOR ASSY, LH	Non disponible	0,00 €
# 2	13202-31F50-000 1320231F50000 1320231F50000	CARBURATEUR CARBURETOR ASSY, ML	Non disponible	0,00 €
# 2	13202-31F60-000 1320231F60000 1320231F60000	CARBURETOR GSF600U/K3- CARBURETOR ASSY, ML	Non disponible	0,00 €
# 3	13203-31F50-000 1320331F50000 1320331F50000	CARBURATEUR CARBURETOR ASSY, MR	Non disponible	0,00 €
# 3	13203-31F60-000 1320331F60000 1320331F60000	CARBURETOR GSF600/K3 CARBURETOR ASSY, MR	Non disponible	0,00 €
# 4	13204-31F50-000 1320431F50000 1320431F50000	CARBURATEUR CARBURETOR ASSY, RH	Non disponible	0,00 €
# 4	13204-31F60-000 1320431F60000 1320431F60000	CARBURETOR GSF600U/K3 CARBURETOR ASSY, RH	Non disponible	0,00 €
# 5	13502-31F00-000 1350231F00000 1350231F00000	COUVERCLE CHAPEAU	42,02 €
# 6	13624-26E00-000 1362426E00000 1362426E00000	SUPPORT	18,42 €
# 7	13267-26E10-000 1326726E10000 1326726E10000	VIS SCREW	4,82 €
# 8	13271-26E10-000 1327126E10000 1327126E10000	RESSORT SPRING	5,76 €
# 9	13565-26E00-000 1356526E00000 1356526E00000	PLATE GSF600/K3- WASHER, THRUST	Non disponible	0,00 €
# 10	13508-26E00-000 13508-26E01-000 1350826E00000	CHAPEAU CAP	6,01 €
# 11	13602-26E20-000 1360226E20000 1360226E20000	SCREW GSF600/K3- SCREW	Non disponible	0,00 €
# 12	13601-11F00-000 1360111F00000 1360111F00000	VIS SCREW	4,52 €
# 13	13417-31F00-000 1341731F00000 1341731F00000	RESSORT SPRING	13,33 €
# 14	13504-31F00-000 1350431F00000 1350431F00000	GUIDE SEAT, SPRING	Non disponible	0,00 €
# 15	13383-26E20-000 1338326E20000 1338326E20000	AIGUILLE	Non disponible	0,00 €
# 16	13500-31F00-000 1350031F00000 1350031F00000	BOISSEAU BANDIT 600Y PISTON	130,49 €
# 16	13500-31F10-000 1350031F10000 1350031F10000	BOISSEAU BANDIT 600Y PISTON	112,43 €
# 17	13411-26E00-000 1341126E00000 1341126E00000	PLONGEUR STARTER	53,41 €
# 18	13419-26E00-000 1341926E00000 1341926E00000	JOINT CAP	8,57 €
# 19	13418-26E00-000 1341826E00000 1341826E00000	CHAPEAU CAP	8,22 €
# 20	13417-26E10-000 1341726E10000 1341726E10000	RESSORT SPRING	8,48 €
# 21	09492-35020-000 0949235020000 0949235020000	JET, SLOW (35)	18,79 €
# 21	09492-38005-000 0949238005000 0949238005000	GICLEUR JET, SLOW (35)	18,79 €
# 22	13370-26E00-000 1337026E00000 1337026E00000	POINTEAU	27,07 €
# 23	13375-26E00-000 1337526E00000 1337526E00000	GOUPILLE NUT	8,03 €
# 24	13250-26E00-000 1325026E00000 1325026E00000	FLOTTEUR	64,81 €
# 25	13254-26E00-000 1325426E00000 1325426E00000	AXE PIN, FLOAT	5,76 €
# 26	09494-00869-000 0949400869000 0949400869000	JET, NEEDLE NEEDLE JET	39,53 €
# 27	13331-26E00-000 1333126E00000 1333126E00000	JOINT	25,00 €
# 28	09491-92012-000 0949192012000 0949192012000	GICLEUR	14,74 €
# 28	09491-98008-000 0949198008000 0949198008000	JET, MAIN 98	15,06 €
# 29	13295-26E00-000 1329526E00000 1329526E00000	JOINT O RING	6,73 €
# 30	13291-26E00-000 1329126E00000 1329126E00000	RONDELLE WASHER	4,52 €
# 31	13268-26E00-000 1326826E00000 1326826E00000	RESSORT SPRING	6,73 €
# 32	13279-26E10-000 13279-03FA0-000 1327926E10000	VIS DE RICHESSE SCREW, ADJUST (1 7/8)	12,41 €
# 33	13258-26E00-000 1325826E00000 1325826E00000	JOINT O RING	10,70 €
# 34	13602-26E10-000 1360226E10000 1360226E10000	VIS SCREW	7,13 €
# 35	13247-26E00-000 1324726E00000 1324726E00000	BOUCHON	18,79 €
# 36	09352-50903-600 09352-50006-600 0935250903600	HOSE (5X9X600)	6,64 €
# 37	13671-26E00-000 1367126E00000 1367126E00000	CLIPS NUT	4,40 €
# 38	13602-31F00-000 1360231F00000 1360231F00000	VIS SCREW	Non disponible	0,00 €
# 39	13582-31F00-000 1358231F00000 1358231F00000	EMBOUT ENBOUT	14,62 €
# 40	13268-26E10-000 1326826E10000 1326826E10000	RESSORT SPRING	6,47 €
# 41	13271-26E20-000 1327126E20000 1327126E20000	RESSORT SPRING	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARBURATEUR (MODELE K3) de votre Suzuki BANDIT 600 de BANDIT. Nous restons à votre disposition pour toute question.
