CARTER

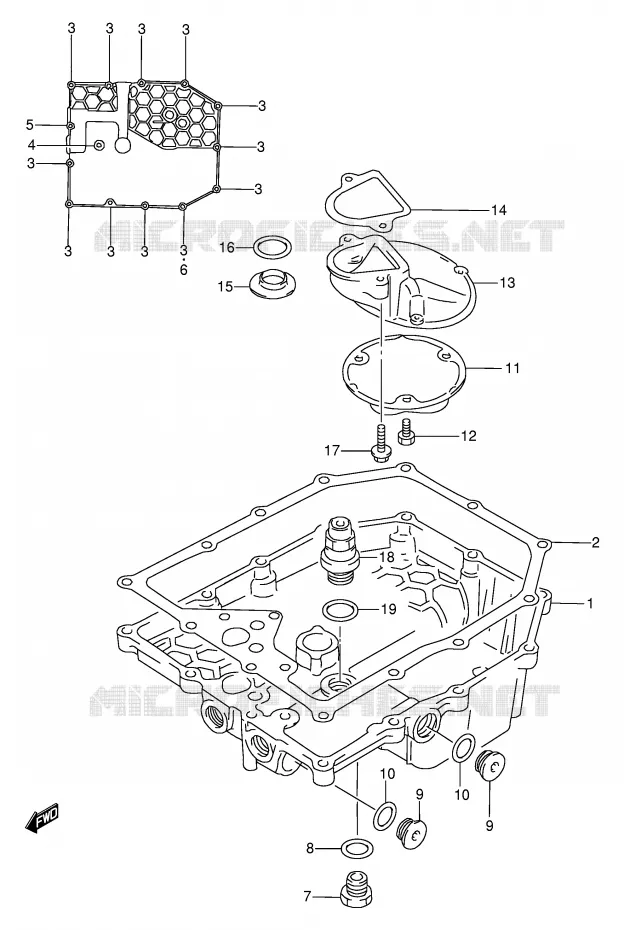

CARTER INFERIEUR POUR SUZUKI BANDIT 600 1996

POMPE A HUILE

(1) 11511-26E01-000

CARTER D'HUILE
PAN, OIL

(2) 11489-27A21-000

JOINT

(3) 01550-0625A-000

VIS
BOLT

(3) 01550-0625A-000

VIS
BOLT

(3) 01550-0625A-000

VIS
BOLT

(3) 01550-0625A-000

VIS
BOLT

(3) 01550-0625A-000

VIS
BOLT

(3) 01550-0625A-000

VIS
BOLT

(3) 01550-0625A-000

VIS
BOLT

(3) 01550-0625A-000

VIS
BOLT

(3) 01550-0625A-000

VIS
BOLT

(3) 01550-0625A-000

VIS
BOLT

(3) 01550-0625A-000

VIS
BOLT

(3) 01550-0625A-000

VIS
BOLT
VIS

(3) 01550-0625A-000

VIS
BOLT
VIS

(3) 01550-0625A-000

VIS
BOLT
VIS

(3) 01550-0625A-000

VIS
BOLT
VIS

(3) 01550-0625A-000

VIS
BOLT
VIS

(3) 01550-0625A-000

VIS
BOLT
VIS

(3) 01550-0625A-000

VIS
BOLT
VIS

(3) 01550-0625A-000

VIS
BOLT
VIS

(3) 01550-0625A-000

VIS
BOLT
VIS

(3) 01550-0625A-000

VIS
BOLT
VIS

(3) 01550-0625A-000

VIS
BOLT
VIS

(4) 01550-0630A-000

VIS
BOLT

(5) 01550-0650A-000

VIS
BOLT

(6) 09168-06024-000

GASKET
WASHER

(7) 09247-14002-000

BOUCHON DE VIDANGE
BOLT

(8) 09168-14002-000

GASKET,13.8X18.8X0.4

(9) 09248-16012-000

BOUCHON *
BOLT

(9) 09248-16012-000

BOUCHON *
BOLT

(9) 09248-16012-000

BOUCHON *
BOLT
BOUCHON *

(9) 09248-16012-000

BOUCHON *
BOLT
BOUCHON *

(10) 09168-16002-000

GASKET 16X22X2

(10) 09168-16002-000

GASKET 16X22X2

(11) 16520-09301-000

TAMIS
STRAINER, ENGINE OIL

(12) 01570-0612A-000

VIS
BOLT

(13) 16525-06B00-000

PROTECTEUR

(14) 16528-27A21-000

JOINT
GASKET, PROTECTOR

(15) 16529-27A01-000

JOINT

(16) 09280-18009-000

O RING (D:3.2,ID:17.8)

(17) 01550-0625A-000

VIS
BOLT

(18) 16440-17C10-000

REGULATEUR

(19) 09168-16002-000

GASKET 16X22X2

	Référence	Désignation	Qté
# 1	11511-26E00-000 11511-26E01-000 1151126E00000	CARTER D'HUILE PAN, OIL	275,41 €
# 2	11489-27A20-000 11489-27A21-000 1148927A20000	JOINT	22,38 €
# 3	01550-06253-000 01550-0625A-000 0155006253000	VIS BOLT	2,88 €
# 4	01550-06303-000 01550-0630A-000 0155006303000	VIS BOLT	3,40 €
# 5	01550-06503-000 01550-0650A-000 0155006503000	VIS BOLT	3,11 €
# 6	09168-06024-000 0916806024000 0916806024000	GASKET WASHER	3,05 €
# 7	09247-14001-000 09247-14002-000 0924714001000	BOUCHON DE VIDANGE BOLT	7,51 €
# 8	09168-14002-000 0916814002000 0916814002000	GASKET, 13.8X18.8X0.4	2,34 €
# 9	09248-16010-000 09248-16012-000 0924816010000	BOUCHON * BOLT	6,98 €
# 10	09168-16002-000 0916816002000 0916816002000	GASKET 16X22X2	2,40 €
# 11	16520-09301-000 1652009301000 1652009301000	TAMIS STRAINER, ENGINE OIL	16,08 €
# 12	01570-06123-000 01570-0612A-000 0157006123000	VIS BOLT	3,31 €
# 13	16525-06B00-000 1652506B00000 1652506B00000	PROTECTEUR	26,60 €
# 14	16528-27A20-000 16528-27A21-000 1652827A20000	JOINT GASKET, PROTECTOR	6,00 €
# 15	16529-27A01-000 1652927A01000 1652927A01000	JOINT	2,90 €
# 16	09280-18009-000 0928018009000 0928018009000	O RING (D:3.2, ID:17.8)	6,46 €
# 17	01550-06253-000 01550-0625A-000 0155006253000	VIS BOLT	2,88 €
# 18	16440-17C01-000 16440-17C10-000 1644017C01000	REGULATEUR	60,07 €
# 19	09168-16002-000 0916816002000 0916816002000	GASKET 16X22X2	2,40 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARTER INFERIEUR de votre Suzuki BANDIT 600 de BANDIT. Nous restons à votre disposition pour toute question.
