Cylindrée

Modèle

Année

Finition

Catalogue pièces

Vue éclatée

COMPTEUR (GSX550ED / EE) REFER TO FIG.25 (E-9) FOR GSX550ESD/ESE/EFE

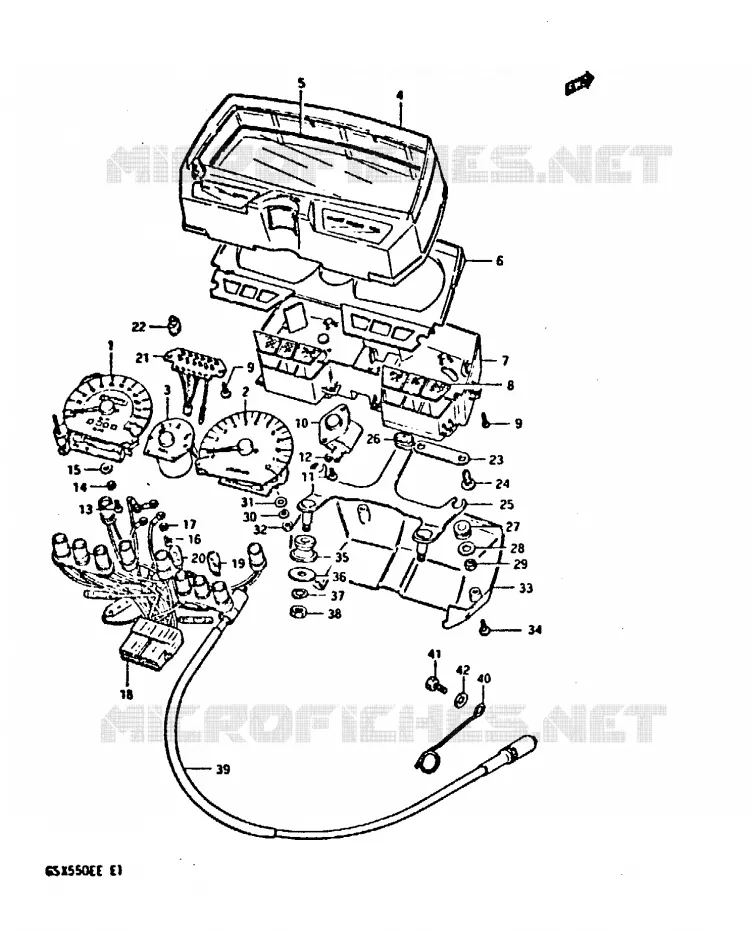

COMPTEUR (GSX550ESD / ESE / EFE) POUR SUZUKI GSX-E 550 1984

PHARE (GSX550ED / EE) REFER TO FIG.27 (F-4) FOR GSX550ESD/ESE/EFE

(1) 34120-43450-000

DISCONTINUED

(2) 34220-43402-000

COMPTE-TOURS
DISCONTINUED

(3) 34320-43410-000

DISCONTINUED

(4) 34150-43410-000

HOOD, METER

(5) 34112-43410-000

VERRE DE COMPTEUR

(6) 34153-43410-000

PLAQUE

(7) 34111-43400-000

BOITIER

(8) 36300-43810-000

ENSEMBLE DE LENTILLES

(9) 09132-03501-000

SCREW GS125
SCREW

(10) 34131-43400-000

GEAR BOX

(11) 02112-04107-000

VIS
.SCREW

(12) 08321-0104A-000

RONDELLE
RONDELLE *

(13) 02112-0310A-000

VIS
.SCREW

(14) 09162-03001-000

WASHER,LOCK
.LOCK WASHER

(15) 08322-01037-000

.WASHER

(16) 02112-0306B-000

VIS
.SCREW 3X6

(17) 08322-01037-000

.WASHER

(18) 34170-43400-000

SOCKER

(19) 09471-12082-000

BULB
BULB (12V, 3.4W)

(20) 09471-12077-000

BULB,12V1.7W(STANLEY,WB121)
BULB,14V3W(STANLEY WB371)

(21) 36453-43410-000

FAISCEAU

(22) 09471-12071-000

BULB,14V1.12W
BULB 6V1.7W

(23) 34182-43400-000

WASHER,THRUST

(24) 03211-0410B-000

VIS
SCREW

(25) 34950-43410-000

BOITIER

(26) 34995-45720-000

CUSHION, NO.1

(27) 34996-43410-000

SILENBLOC
CUSHION, NO.2

(28) 09160-05037-000

WASHER,5.5X16X1.20
WASHER (A)

(29) 08310-00057-000

NUT
5MM NUT

(30) 08321-0104A-000

RONDELLE
RONDELLE *

(31) 09160-04024-000

WASHER

(32) 08310-00047-000

NUT

(33) 34193-43400-000

COVER, LOWER

(34) 03111-0412A-000

SCREW
VIS

(35) 34956-31001-000

CAOUTCHOUC
CUSHION

(36) 09160-08135-000

WASHER,8.5X28X1.6
WASHER (8.5X29X1.6)

(37) 08321-0108B-000

RONDELLE
.LOCK WASHER

(38) 08310-0008B-000

ECROU
.NUT

(39) 34910-38430-000

CABLE
DISCONTINUED

(40) 34938-45100-000

CLIP
GUIDE, METER CABLE

(41) 01500-06167-000

VIS
BOLT, FENDER REAR

(42) 08322-0106A-000

RONDELLE
RONDELLE *

	Référence	Désignation	Qté
# 1	34120-43450-000 3412043450000 3412043450000	DISCONTINUED	Non disponible	0,00 €
# 2	34220-43401-000 3422043401000	COMPTE-TOURS DISCONTINUED	Non disponible	0,00 €
# 3	34320-43410-000 3432043410000 3432043410000	DISCONTINUED	Non disponible	0,00 €
# 4	34150-43410-000 3415043410000 3415043410000	HOOD, METER	Non disponible	0,00 €
# 5	34112-43410-000 3411243410000 3411243410000	VERRE DE COMPTEUR	Non disponible	0,00 €
# 6	34153-43410-000 3415343410000 3415343410000	PLAQUE	Non disponible	0,00 €
# 7	34111-43400-000 3411143400000 3411143400000	BOITIER	Non disponible	0,00 €
# 8	36300-43810-000 3630043810000 3630043810000	ENSEMBLE DE LENTILLES	Non disponible	0,00 €
# 9	36456-34510-000 3645634510000	SCREW GS125 SCREW	Non disponible	0,00 €
# 10	34131-43400-000 3413143400000 3413143400000	GEAR BOX	Non disponible	0,00 €
# 11	02112-04108-000 02112-04107-000 0211204108000	VIS .SCREW	2,39 €
# 12	08321-21048-000 08321-0104A-000 0832121048000	RONDELLE RONDELLE *	2,65 €
# 13	02112-03108-000 02112-0310A-000 0211203108000	VIS .SCREW	2,46 €
# 14	08321-21038-000 09162-03001-000 0832121038000	WASHER, LOCK .LOCK WASHER	1,70 €
# 15	08322-21038-000 08322-01037-000 0832221038000	.WASHER	2,70 €
# 16	02112-03068-000 02112-0306B-000 0211203068000	VIS .SCREW 3X6	2,27 €
# 17	08322-21038-000 08322-01037-000 0832221038000	.WASHER	2,70 €
# 18	34170-43400-000 3417043400000 3417043400000	SOCKER	Non disponible	0,00 €
# 19	09471-12082-000 0947112082000 0947112082000	BULB BULB (12V, 3.4W)	5,84 €
# 20	09471-12077-000 0947112077000 0947112077000	BULB, 12V1.7W(STANLEY, WB121) BULB, 14V3W(STANLEY WB371)	1,92 €
# 21	36453-43410-000 3645343410000 3645343410000	FAISCEAU	Non disponible	0,00 €
# 22	09471-12071-000 0947112071000 0947112071000	BULB, 14V1.12W BULB 6V1.7W	6,91 €
# 23	34182-43400-000 3418243400000 3418243400000	WASHER, THRUST	Non disponible	0,00 €
# 24	03212-04109-000 03211-0410B-000 0321204109000	VIS SCREW	1,81 €
# 25	34950-43410-000 3495043410000 3495043410000	BOITIER	Non disponible	0,00 €
# 26	34995-45720-000 3499545720000 3499545720000	CUSHION, NO.1	Non disponible	0,00 €
# 27	34996-43410-000 3499643410000 3499643410000	SILENBLOC CUSHION, NO.2	Non disponible	0,00 €
# 28	34181-30520-000 09160-05037-000 3418130520000	WASHER, 5.5X16X1.20 WASHER (A)	2,09 €
# 29	08310-22058-000 08310-00057-000 0831022058000	NUT 5MM NUT	2,18 €
# 30	08321-21048-000 08321-0104A-000 0832121048000	RONDELLE RONDELLE *	2,65 €
# 31	34181-43400-000 09160-04024-000 3418143400000	WASHER	2,33 €
# 32	08310-11048-000 08310-00047-000 0831011048000	NUT	2,70 €
# 33	34193-43400-000 3419343400000 3419343400000	COVER, LOWER	Non disponible	0,00 €
# 34	03112-04125-000 03111-0412A-000 0311204125000	SCREW VIS	1,90 €
# 35	34956-31001-000 3495631001000 3495631001000	CAOUTCHOUC CUSHION	6,73 €
# 36	09160-08057-000 09160-08135-000 0916008057000	WASHER, 8.5X28X1.6 WASHER (8.5X29X1.6)	2,88 €
# 37	08321-21085-000 08321-0108B-000 0832121085000	RONDELLE .LOCK WASHER	3,23 €
# 38	08310-11085-000 08310-0008B-000 0831011085000	ECROU .NUT	3,23 €
# 39	34910-38420-000 3491038420000	CABLE DISCONTINUED	Non disponible	0,00 €
# 40	34938-45100-000 3493845100000 3493845100000	CLIP GUIDE, METER CABLE	5,76 €
# 41	01107-06168-000 01500-06167-000 0110706168000	VIS BOLT, FENDER REAR	3,36 €
# 42	08322-21068-000 0832221068000	RONDELLE RONDELLE *	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COMPTEUR (GSX550ESD/ESE/EFE) de votre Suzuki de GSX-E. Nous restons à votre disposition pour toute question.
