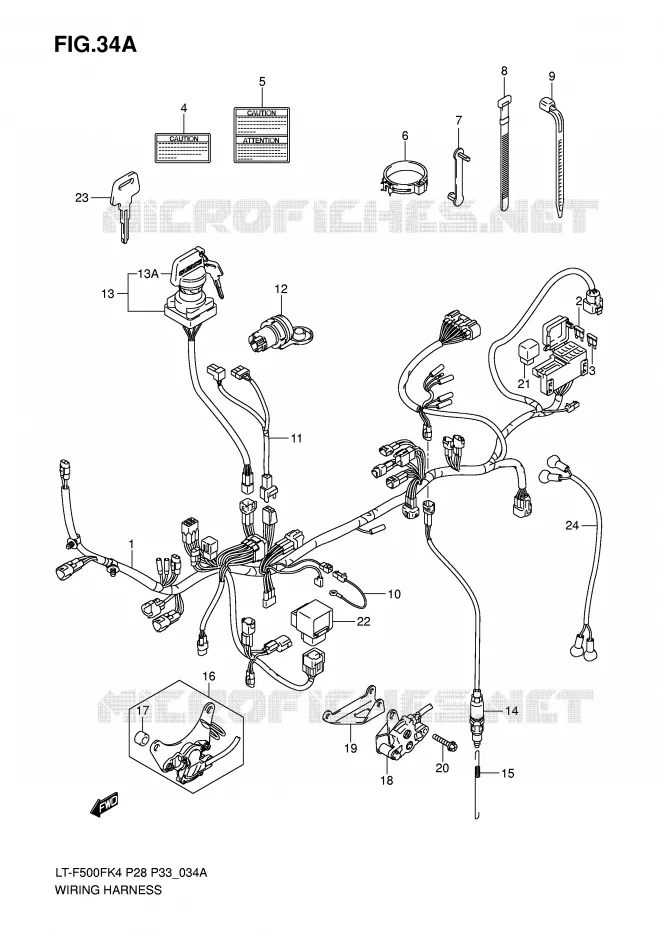

FAISCEAU ELECTRIQUE (MODELE K4 / K5) REFER TO FIG.34A(F-14) FOR MODEL K6/K7

FAISCEAU ELECTRIQUE (MODEL K6 / K7) POUR SUZUKI VINSON 500 2005

KIT JOINTS

(1) 36610-03GB0-000

HARNESS,WIRING

(2) 09481-10501-000

FUSE (10A)

(3) 09481-15501-000

FUSE (15A)

(4) 38852-09F30-000

ETIQUETTE
LABEL, CAUTION MAX AMP

(5) 38852-03G10-000

LABEL
LABEL, CAUTION MAX AMP

(6) 09403-20403-000

COLLIER
CLAMP

(6) 09403-25401-000

COLLIER
CLAMP

(7) 09407-03401-000

CLAMP

(8) 09407-12402-000

CLAMP

(9) 09407-14403-000

CLAMP (L:125)

(9) 09407-18402-000

CLAMP (L:165)

(10) 36851-05D00-000

FAISCEAU

(11) 36857-03G00-000

WIRE, FRONT BRAKE SWITCH LEAD

(12) 38850-03G00-000

SIGNAL SONORE
TERMINAL, POWER SOURCE

(13) 37110-03G01-000

PIECE
SERRURE

(13A) 37142-19B01-000

CLE
MASCOT, KEY

(14) 37740-38F01-000

CONTACTEUR DE STOP
FAISCEAU STOP LTZ400 K3

(15) 09443-06080-000

SPRING,STOP LAMP SW
SPRING

(16) 37600-03G00-000

SWITCH ASSY, REVERSE

(17) 37609-03G00-000

ENBOUT

(18) 37670-03G00-000

SWITCH ASSY, GEAR INDICATOR

(19) 37674-03G10-000

BRACKET GEAR IND SWITCH

(20) 01550-0525A-000

VIS
SCREW, GEAR SWITCH

(21) 38730-09F00-000

RELAI
RELAY, NEUTRAL START

(22) 38750-03G00-000

RELAIS

(23) 37146-19B00-000

EBAUCHE LT125H TYPE:C
KEY, BLANK (TYPE:C)

(23) 37146-19B10-000

EBAUCHE LT125H TYPE:D
EBAUCHE

(23) 37146-19B30-000

EBAUCHE

(23) 37146-19B20-000

EBAUCHE

(24) 33870-38F00-000

CABLE

	Référence	Désignation	Qté
# 1	36610-03GB0-000 3661003GB0000 3661003GB0000	HARNESS, WIRING	Non disponible	0,00 €
# 2	09481-10501-000 0948110501000 0948110501000	FUSE (10A)	2,52 €
# 3	09481-15501-000 0948115501000 0948115501000	FUSE (15A)	2,80 €
# 4	38852-09F30-000 3885209F30000 3885209F30000	ETIQUETTE LABEL, CAUTION MAX AMP	Non disponible	0,00 €
# 5	38852-03G10-000 3885203G10000 3885203G10000	LABEL LABEL, CAUTION MAX AMP	Non disponible	0,00 €
# 6	09403-20403-000 0940320403000 0940320403000	COLLIER CLAMP	4,20 €
# 6	09403-25401-000 0940325401000 0940325401000	COLLIER CLAMP	3,67 €
# 7	09407-03401-000 0940703401000 0940703401000	CLAMP	4,40 €
# 8	09407-12402-000 0940712402000 0940712402000	CLAMP	4,26 €
# 9	09407-14403-000 0940714403000 0940714403000	CLAMP (L:125)	3,23 €
# 9	09407-18402-000 0940718402000 0940718402000	CLAMP (L:165)	3,12 €
# 10	36851-05D00-000 3685105D00000 3685105D00000	FAISCEAU	5,74 €
# 11	36857-03G00-000 3685703G00000 3685703G00000	WIRE, FRONT BRAKE SWITCH LEAD	Non disponible	0,00 €
# 12	38850-03G00-000 3885003G00000 3885003G00000	SIGNAL SONORE TERMINAL, POWER SOURCE	63,31 €
# 13	37110-03G00-000 37110-03G01-000 3711003G00000	PIECE SERRURE	124,48 €
# 13A	37142-19B00-000 37142-19B01-000 3714219B00000	CLE MASCOT, KEY	5,51 €
# 14	37740-38F01-000 3774038F01000 3774038F01000	CONTACTEUR DE STOP FAISCEAU STOP LTZ400 K3	108,73 €
# 15	09443-06080-000 0944306080000 0944306080000	SPRING, STOP LAMP SW SPRING	6,98 €
# 16	37600-03G00-000 3760003G00000 3760003G00000	SWITCH ASSY, REVERSE	Non disponible	0,00 €
# 17	37609-03G00-000 3760903G00000 3760903G00000	ENBOUT	Non disponible	0,00 €
# 18	37670-03G00-000 3767003G00000 3767003G00000	SWITCH ASSY, GEAR INDICATOR	Non disponible	0,00 €
# 19	37674-03G10-000 3767403G10000 3767403G10000	BRACKET GEAR IND SWITCH	Non disponible	0,00 €
# 20	02162-05303-000 01550-0525A-000 0216205303000	VIS SCREW, GEAR SWITCH	2,92 €
# 21	38730-09F00-000 3873009F00000 3873009F00000	RELAI RELAY, NEUTRAL START	55,99 €
# 22	38750-03G00-000 3875003G00000 3875003G00000	RELAIS	122,81 €
# 23	37146-19B00-000 3714619B00000 3714619B00000	EBAUCHE LT125H TYPE:C KEY, BLANK (TYPE:C)	10,78 €
# 23	37146-19B10-000 3714619B10000 3714619B10000	EBAUCHE LT125H TYPE:D EBAUCHE	10,78 €
# 23	37146-19B20-000 3714619B20000 3714619B20000	EBAUCHE	10,25 €
# 23	37146-19B30-000 3714619B30000 3714619B30000	EBAUCHE	10,78 €
# 24	33870-38F00-000 3387038F00000 3387038F00000	CABLE	Non disponible	0,00 €
