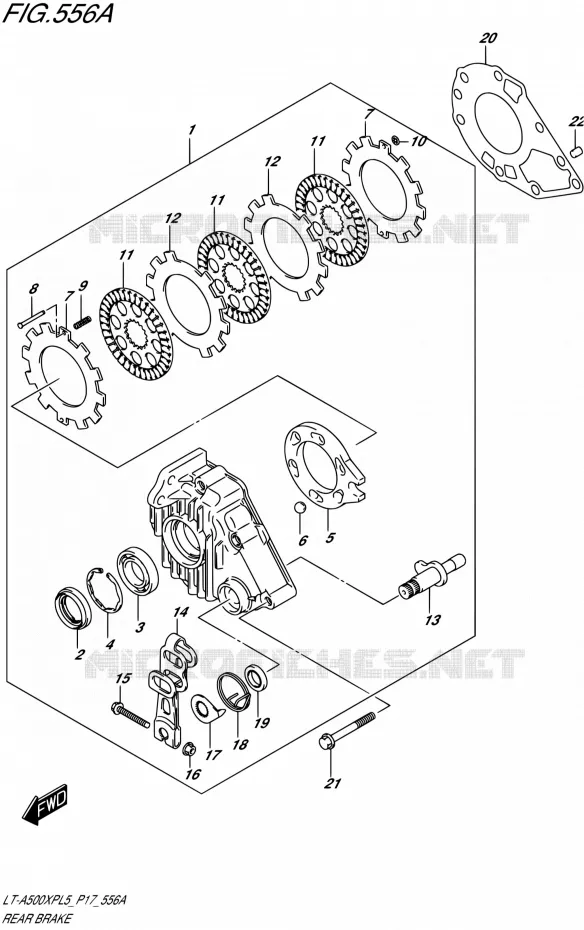

Vue éclatée

ROUE ARRIERE GAUCHE

FREIN ARRIERE POUR SUZUKI KINGQUAD 500 2015

OPTIONS (RECOIL STARTER)

(1) 64200-31G20-000

FREIN
BRAKE ASSY, REAR

(2) 09283-34008-000

OIL SEAL 34X52X14
.OIL SEAL (34X52X9)

(3) 08113-60050-000

BALL BEARING NSK
.BEARING

(4) 64215-31G00-000

CIRCLIP
.CIRCLIP, RR BRAKE CASE

(5) 64292-31G00-000

RONDELLE
.PLATE, PRESSURE

(6) 64295-31G00-000

BALLE
.BALL

(7) 64293-31G00-000

RONDELLE
.PLATE, SIDE

(7) 64293-31G00-000

RONDELLE
.PLATE, SIDE

(8) 64297-31G00-000

GOUPILLE
.PIN, SIDE PLATE

(9) 64296-31G00-000

RESSORT
.SPRING, SIDE PLATE

(10) 64298-31G00-000

ECROU
.NUT, SIDE PLATE

(11) 64420-31G00-000

RONDELLE
.PLATE, FRICTION

(11) 64420-31G00-000

RONDELLE
.PLATE, FRICTION

(11) 64420-31G00-000

RONDELLE
.PLATE, FRICTION

(12) 64294-31G00-000

RONDELLE
.PLATE, SEPARATOR

(12) 64294-31G00-000

RONDELLE
.PLATE, SEPARATOR

(13) 64440-31G01-000

.CAM, REAR BRAKE

(14) 64451-31G10-000

LEVIER DE CAME
.LEVER, RR BRAKE CAM

(15) 64455-31G00-000

BOULON
.BOLT, RR BRAKE CAM LEVER

(16) 64456-31G00-000

ECROU
.NUT, RR BRAKE CAM LEVER

(17) 64492-31G00-000

PLAQUE
.PLATE, BRAKE LINING INDICATOR

(18) 64484-31G00-000

RESSORT
.SPRING, RR BRAKE CAM LEVER

(19) 64443-31G01-000

.SEAL, RR BRAKE CAM

(20) 64124-31G00-000

JOINT
GASKET, RR BRAKE CASE

(21) 09103-08332-000

BOLT
BOLT (8X53)

(22) 09261-09002-000

GOUPILLE
PIN (9X10)

	Référence	Désignation	Qté
# 1	64200-31G20-000 6420031G20000 6420031G20000	FREIN BRAKE ASSY, REAR	732,62 €
# 2	09283-34008-000 0928334008000 0928334008000	OIL SEAL 34X52X14 .OIL SEAL (34X52X9)	23,00 €
# 3	08113-60050-000 0811360050000 0811360050000	BALL BEARING NSK .BEARING	25,34 €
# 4	64215-31G00-000 6421531G00000 6421531G00000	CIRCLIP .CIRCLIP, RR BRAKE CASE	9,36 €
# 5	64292-31G00-000 6429231G00000 6429231G00000	RONDELLE .PLATE, PRESSURE	66,30 €
# 6	64295-31G00-000 6429531G00000 6429531G00000	BALLE .BALL	11,28 €
# 7	64293-31G00-000 6429331G00000 6429331G00000	RONDELLE .PLATE, SIDE	29,75 €
# 8	64297-31G00-000 6429731G00000 6429731G00000	GOUPILLE .PIN, SIDE PLATE	8,10 €
# 9	64296-31G00-000 6429631G00000 6429631G00000	RESSORT .SPRING, SIDE PLATE	7,96 €
# 10	64298-31G00-000 6429831G00000 6429831G00000	ECROU .NUT, SIDE PLATE	5,92 €
# 11	64420-31G00-000 6442031G00000 6442031G00000	RONDELLE .PLATE, FRICTION	70,97 €
# 12	64294-31G00-000 6429431G00000 6429431G00000	RONDELLE .PLATE, SEPARATOR	28,00 €
# 13	64440-31G01-000 6444031G01000 6444031G01000	.CAM, REAR BRAKE	85,37 €
# 14	64451-31G10-000 6445131G10000 6445131G10000	LEVIER DE CAME .LEVER, RR BRAKE CAM	50,41 €
# 15	64455-31G00-000 6445531G00000 6445531G00000	BOULON .BOLT, RR BRAKE CAM LEVER	7,55 €
# 16	64456-31G00-000 6445631G00000 6445631G00000	ECROU .NUT, RR BRAKE CAM LEVER	6,12 €
# 17	64492-31G00-000 6449231G00000 6449231G00000	PLAQUE .PLATE, BRAKE LINING INDICATOR	13,58 €
# 18	64484-31G00-000 6448431G00000 6448431G00000	RESSORT .SPRING, RR BRAKE CAM LEVER	14,51 €
# 19	64443-31G01-000 6444331G01000 6444331G01000	.SEAL, RR BRAKE CAM	27,66 €
# 20	64124-31G00-000 6412431G00000 6412431G00000	JOINT GASKET, RR BRAKE CASE	19,70 €
# 21	09103-08332-000 0910308332000 0910308332000	BOLT BOLT (8X53)	5,54 €
# 22	09261-09002-000 0926109002000 0926109002000	GOUPILLE PIN (9X10)	3,54 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au FREIN ARRIERE de votre Suzuki de KINGQUAD. Nous restons à votre disposition pour toute question.
