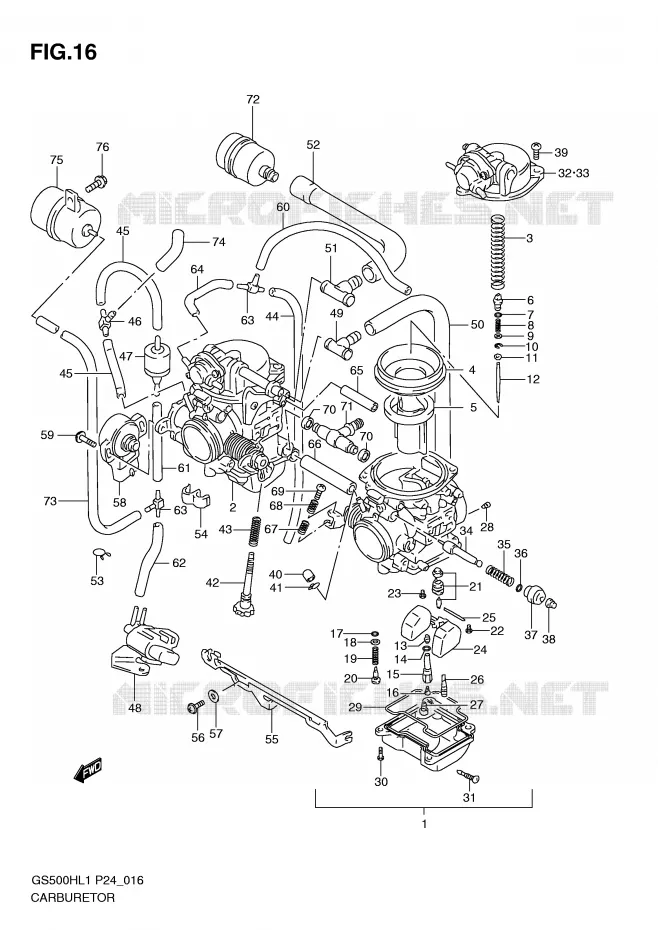

Vue éclatée

DISTRIBUTION

CARBURATEUR POUR SUZUKI GS-E 500 2011

FILTRE A AIR

(1) 13201-01DN0-000

CARBURATEUR
CARBURETOR ASSY, LH

(2) 13202-01DN0-000

CARBURATEUR
CARBURETOR ASSY, RH

(3) 13573-19E00-000

RESSORT
SPRING

(4) 13507-17C02-000

DIAPHRAGME
DIAPHRAGM

(5) 13501-29FA0-000

BOISSEAU
VALVE, PISTON

(6) 13418-44080-000

CHAPEAU
HOLDER

(7) 09280-05004-000

O RING (D:1.9, ID:4.8)

(8) 13481-13F00-000

RESSORT
SPRING

(9) 13382-19E00-000

RONDELLE
WASHER

(10) 13394-17E60-000

AGRAFE
E RING

(11) 13387-13F00-000

JOINT
RING

(12) 13383-01DN0-000

AIGUILLE

(13) 13341-01DN0-000

DIFUSSEUR
JET, NEEDLE (P-5M)

(14) 13246-43011-000

JOINT
O RING

(15) 13385-07F00-000

SUPPORT
SUPPORT GICLEUR

(16) 09491-26016-000

JET,MAIN(?130)
JET,MAIN 130

(17) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(18) 13291-29900-000

RONDELLE
WASHER

(19) 13268-48700-000

RESSORT
SPRING

(20) 13279-01DN0-000

VIS

(21) 13370-04F01-000

POINTEAU

(22) 02112-0408B-000

VIS
SCREW

(23) 13602-05A10-000

VIS
SCREW

(24) 13250-04F00-000

FLOTTEUR

(25) 13254-01010-000

PIN, FLOAT

(26) 09492-17016-000

JET,PILOT,17.5

(27) 09491-60010-000

JET, MAIN (60)

(28) 09493-34003-000

JET, PILOT AIR (170)

(29) 13258-04F00-000

JOINT
WASHER

(30) 02112-04107-000

VIS
SCREW

(31) 13247-13A00-000

BOUCHON
VIS

(32) 13502-01DB0-000

COUVERCLE

(33) 13502-01DC0-000

COUVERCLE

(34) 13411-05300-000

PLONGEUR
STARTER

(35) 13417-26D00-000

RESSORT
SPRING

(36) 13278-47091-000

JOINT
O RING

(37) 13418-44080-000

CHAPEAU
SUPPORT

(38) 13682-31210-000

CAOUTCHOUC
CAP

(39) 02112-05127-000

VIS
SCREW

(40) 13274-84000-000

CAP

(41) 09401-06101-000

CLIP
NUT

(42) 13267-13F00-000

VIS
BOLT

(43) 13271-33C00-000

RESSORT
SPRING

(44) 09355-35007-600

HOSE,3.5X7.5X600
HOSE

(45) 09355-35007-600

HOSE,3.5X7.5X600
HOSE

(46) 13685-04F10-000

GRAISSEUR
NIPPLE

(47) 95569-78040-000

VALVE,CHECK
CHECK VALVE ASSY

(48) 18115-70G10-000

VALVE ASSY,3WAY SOLENOID
BOBINE

(49) 13683-01DB0-000

DURIT
HOSE

(50) 13683-01DN1-000

DURIT
HOSE

(51) 13683-01DP0-000

3 WAY
RAPPORT

(52) 13683-01DC2-000

DURIT
HOSE

(53) 09401-16401-000

CLIP
NUT

(54) 09408-00200-000

CLIP, HOSE & CABLE
NUT

(55) 13413-01DE0-000

LEVIER

(56) 13602-04F00-000

VIS
SCREW

(57) 13557-33E00-000

JOINT
PACKING

(58) 13550-13D61-000

CAPTEUR TPS
SENSOR TPS

(59) 13605-20C00-000

VIS
SCREW

(60) 09355-35007-600

HOSE,3.5X7.5X600
HOSE

(61) 09355-35007-600

HOSE,3.5X7.5X600
HOSE

(62) 09355-35007-600

HOSE,3.5X7.5X600
HOSE

(63) 09367-04007-000

RAPPORT
NIPPLE

(64) 09355-35007-600

HOSE,3.5X7.5X600
HOSE

(65) 13685-01DC0-000

RACCORD
AXE

(66) 13685-01DB0-000

RACCORD
PIPE

(67) 13268-96111-000

RESSORT
SPRING

(68) 13271-44B00-000

RESSORT
SPRING

(69) 13267-44B00-000

VIS
SCREW

(70) 13673-44B00-000

JOINT
SEAL

(71) 13685-33EQ0-000

RACCORD
NIPPLE

(72) 18780-32E00-000

FILTRE
FILTER, AIR CLEANER NO. 2

(73) 09355-35007-600

HOSE,3.5X7.5X600
HOSE, CONTROL AIR

(74) 09355-50002-00B

HOSE
HOSE, FUEL COCK VACUUM NO. 1

(75) 13715-04F00-000

BOITIER
CHAMBRE

(76) 01550-0620B-000

VIS
BOLT

	Référence	Désignation	Qté
# 1	13201-01DN0-000 1320101DN0000 1320101DN0000	CARBURATEUR CARBURETOR ASSY, LH	Non disponible	0,00 €
# 2	13202-01DN0-000 1320201DN0000 1320201DN0000	CARBURATEUR CARBURETOR ASSY, RH	736,67 €
# 3	13573-19E00-000 1357319E00000 1357319E00000	RESSORT SPRING	8,78 €
# 4	13507-17C01-000 13507-17C02-000 1350717C01000	DIAPHRAGME DIAPHRAGM	26,99 €
# 5	13501-29FA0-000 1350129FA0000 1350129FA0000	BOISSEAU VALVE, PISTON	59,83 €
# 6	13418-44080-000 1341844080000 1341844080000	CHAPEAU HOLDER	12,91 €
# 7	09280-05004-000 0928005004000 0928005004000	O RING (D:1.9, ID:4.8)	2,22 €
# 8	13481-13F00-000 1348113F00000 1348113F00000	RESSORT SPRING	5,63 €
# 9	13382-19E00-000 1338219E00000 1338219E00000	RONDELLE WASHER	5,63 €
# 10	13394-17E60-000 1339417E60000 1339417E60000	AGRAFE E RING	2,57 €
# 11	13387-13F00-000 1338713F00000 1338713F00000	JOINT RING	10,73 €
# 12	13383-01DN0-000 1338301DN0000 1338301DN0000	AIGUILLE	31,43 €
# 13	13341-01DN0-000 1334101DN0000 1334101DN0000	DIFUSSEUR JET, NEEDLE (P-5M)	38,26 €
# 14	13246-43010-000 13246-43011-000 1324643010000	JOINT O RING	4,20 €
# 15	13385-07F00-000 1338507F00000 1338507F00000	SUPPORT SUPPORT GICLEUR	32,33 €
# 16	09491-26016-000 0949126016000 0949126016000	JET, MAIN(?130) JET, MAIN 130	15,34 €
# 17	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	4,24 €
# 18	13291-29900-000 1329129900000 1329129900000	RONDELLE WASHER	2,57 €
# 19	13268-48700-000 1326848700000 1326848700000	RESSORT SPRING	6,73 €
# 20	13279-01DN0-000 1327901DN0000 1327901DN0000	VIS	11,09 €
# 21	13370-04F00-000 13370-04F01-000 1337004F00000	POINTEAU	63,97 €
# 22	02112-0408A-000 02112-0408B-000 021120408A000	VIS SCREW	2,27 €
# 23	13602-05A10-000 1360205A10000 1360205A10000	VIS SCREW	5,63 €
# 24	13250-04F00-000 1325004F00000 1325004F00000	FLOTTEUR	42,01 €
# 25	13254-01010-000 1325401010000 1325401010000	PIN, FLOAT	5,76 €
# 26	09492-17016-000 0949217016000 0949217016000	JET, PILOT, 17.5	18,79 €
# 27	09491-60010-000 0949160010000 0949160010000	JET, MAIN (60)	14,74 €
# 28	09493-34003-000 0949334003000 0949334003000	JET, PILOT AIR (170)	16,97 €
# 29	13258-04F00-000 1325804F00000 1325804F00000	JOINT WASHER	12,98 €
# 30	02112-04107-000 0211204107000 0211204107000	VIS SCREW	2,39 €
# 31	13247-13A00-000 1324713A00000 1324713A00000	BOUCHON VIS	9,49 €
# 32	13502-01DB0-000 1350201DB0000 1350201DB0000	COUVERCLE	99,41 €
# 33	13502-01DC0-000 1350201DC0000 1350201DC0000	COUVERCLE	99,32 €
# 34	13411-05300-000 1341105300000 1341105300000	PLONGEUR STARTER	28,21 €
# 35	13417-26D00-000 1341726D00000 1341726D00000	RESSORT SPRING	7,74 €
# 36	13278-47090-000 13278-47091-000 1327847090000	JOINT O RING	1,85 €
# 37	13418-44080-000 1341844080000 1341844080000	CHAPEAU SUPPORT	12,91 €
# 38	13682-31210-000 1368231210000 1368231210000	CAOUTCHOUC CAP	6,73 €
# 39	02112-05127-000 0211205127000 0211205127000	VIS SCREW	2,88 €
# 40	13274-84000-000 1327484000000 1327484000000	CAP	5,74 €
# 41	09401-06101-000 0940106101000 0940106101000	CLIP NUT	2,88 €
# 42	13267-13F00-000 1326713F00000 1326713F00000	VIS BOLT	13,88 €
# 43	13271-33C00-000 1327133C00000 1327133C00000	RESSORT SPRING	9,06 €
# 44	09355-35755-600 09355-35007-600 0935535755600	HOSE, 3.5X7.5X600 HOSE	7,45 €
# 45	09355-35755-600 09355-35007-600 0935535755600	HOSE, 3.5X7.5X600 HOSE	7,45 €
# 46	13685-04F10-000 1368504F10000 1368504F10000	GRAISSEUR NIPPLE	10,64 €
# 47	95569-01DN0-000 95569-78040-000 9556901DN0000	VALVE, CHECK CHECK VALVE ASSY	37,46 €
# 48	18115-70G10-000 1811570G10000 1811570G10000	VALVE ASSY, 3WAY SOLENOID BOBINE	107,47 €
# 49	13683-01DB0-000 1368301DB0000 1368301DB0000	DURIT HOSE	17,99 €		Stop affaire 17,99 €
# 50	13683-01DN0-000 13683-01DN1-000 1368301DN0000	DURIT HOSE	12,34 €
# 51	13683-01DP0-000 1368301DP0000 1368301DP0000	3 WAY RAPPORT	16,66 €
# 52	13683-01DC1-000 13683-01DC2-000 1368301DC1000	DURIT HOSE	18,76 €
# 53	09401-16401-000 0940116401000 0940116401000	CLIP NUT	4,15 €
# 54	09408-00200-000 0940800200000 0940800200000	CLIP, HOSE & CABLE NUT	2,71 €
# 55	13413-01DE0-000 1341301DE0000 1341301DE0000	LEVIER	31,70 €
# 56	13602-04F00-000 1360204F00000 1360204F00000	VIS SCREW	4,54 €
# 57	13557-33E00-000 1355733E00000 1355733E00000	JOINT PACKING	4,40 €
# 58	13550-13D60-000 13550-13D61-000 1355013D60000	CAPTEUR TPS SENSOR TPS	88,94 €
# 59	13605-20C00-000 1360520C00000 1360520C00000	VIS SCREW	5,63 €
# 60	09355-35755-600 09355-35007-600 0935535755600	HOSE, 3.5X7.5X600 HOSE	7,45 €
# 61	09355-35755-600 09355-35007-600 0935535755600	HOSE, 3.5X7.5X600 HOSE	7,45 €
# 62	09355-35755-600 09355-35007-600 0935535755600	HOSE, 3.5X7.5X600 HOSE	7,45 €
# 63	09367-04007-000 0936704007000 0936704007000	RAPPORT NIPPLE	4,50 €
# 64	09355-35755-600 09355-35007-600 0935535755600	HOSE, 3.5X7.5X600 HOSE	7,45 €
# 65	13685-01DC0-000 1368501DC0000 1368501DC0000	RACCORD AXE	13,19 €
# 66	13685-01DB0-000 1368501DB0000 1368501DB0000	RACCORD PIPE	13,56 €
# 67	13268-96111-000 1326896111000 1326896111000	RESSORT SPRING	6,60 €
# 68	13271-44B00-000 1327144B00000 1327144B00000	RESSORT SPRING	6,00 €
# 69	13267-44B00-000 1326744B00000 1326744B00000	VIS SCREW	5,00 €
# 70	13673-44B00-000 1367344B00000 1367344B00000	JOINT SEAL	7,13 €
# 71	13685-33EQ0-000 1368533EQ0000 1368533EQ0000	RACCORD NIPPLE	27,74 €
# 72	18780-32E00-000 1878032E00000 1878032E00000	FILTRE FILTER, AIR CLEANER NO. 2	35,30 €
# 73	09355-35755-600 09355-35007-600 0935535755600	HOSE, 3.5X7.5X600 HOSE, CONTROL AIR	7,45 €
# 74	09355-50105-600 09355-50002-00B 0935550105600	HOSE HOSE, FUEL COCK VACUUM NO. 1	32,80 €
# 75	13715-04F00-000 1371504F00000 1371504F00000	BOITIER CHAMBRE	22,76 €
# 76	D1557-0620B-000 01550-0620B-000 D15570620B000	VIS BOLT	3,46 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARBURATEUR de votre Suzuki GSE 500 de GS-E. Nous restons à votre disposition pour toute question.
