Vue éclatée

TRANSMISSION

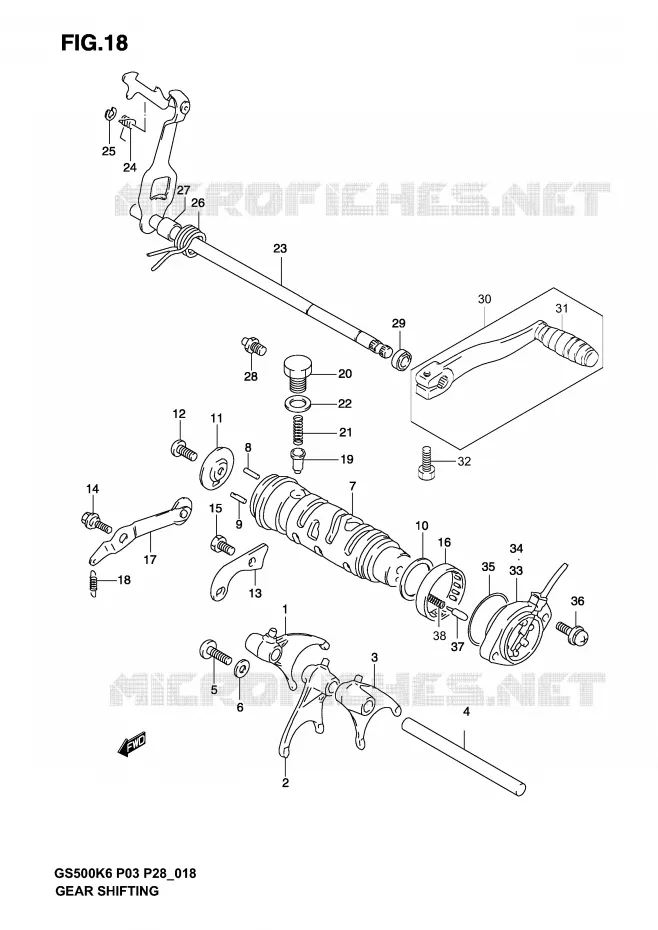

ENSEMBLE DE SELECTION DE VITESSES POUR SUZUKI GS-E 500 2006

ALTERNATEUR

(1) 25211-44001-000

FOURCHETTE
FORK, GEAR SHIFTING NO.1

(2) 25221-44001-000

FOURCHETTE
FORK,GEAR SHIFT SF

(3) 25231-44000-000

FOURCHETTE

(4) 25411-18900-000

AXE

(5) 09125-06115-000

VIS
SCREW

(6) 08211-06141-000

WASHER,THRUST
WASHER

(7) 25311-01D00-000

CAME

(8) 09261-04001-000

PIN 4X18.5
PIN 16X10

(9) 09209-04013-000

PIN
PIN 16X10

(10) 09181-26001-000

SHIM 26X32.5X0.3
WASHER (26X32.5X0.3)

(11) 25322-44000-000

PLAQUETTE
HOLDER, DRIVE PIN

(12) 02112-0616A-000

VIS
SCREW

(13) 25341-33300-000

GUIDE
GUIDE, CAM

(14) 09111-06054-000

BOLT

(15) 09103-06240-000

BOLT AN400/K3-
BOLT

(16) 09263-40001-000

ROLLER BEARING 40X47X12
BEARING (40X47X12)

(17) 25350-44000-000

ARRET
STOPPER,GEAR SHIFTING CAM

(18) 09443-09007-000

SPRING

(19) 25351-30010-000

ARRET
STOPPER, CAM NO.2

(20) 25354-30000-000

BUTEE
HOLDER,KICK SHAFT SPRING

(21) 09440-06020-000

SPRING

(22) 09168-14002-000

GASKET,13.8X18.8X0.4
WASHER

(23) 25510-44100-000

AXE

(24) 09448-13008-000

SPRING

(25) 08332-1107A-000

E RING

(26) 09444-26013-000

SPRING

(27) 09180-12068-000

SPACER (12X20X15.3)

(28) 25671-01011-000

VIS
STOPPER

(29) 09283-12015-000

OIL SEAL 12X22X9

(30) 25600-01D02-000

SELECTEUR
LEVER ASSY, GEAR SHIFTING

(31) 25652-20C00-000

CAOUTCHOUC
RUBBER

(32) D1507-0620A-000

BOULON
BOLT

(33) 37720-47D00-000

BOITIER
BASE ASSY, GEAR SHIFT TERM

(34) 37720-01D00-000

BOITIER
BASE ASSY, GEAR SHIFT TERM

(35) 09280-26007-000

O-RING,DD:2.4,ID:25.7
O RING (D:2.4, ID:25.7)

(36) 02112-7520A-000

VIS
SCREW

(37) 09209-05011-000

PIN
CONTACT

(38) 09440-04010-000

SPRING

	Référence	Désignation	Qté
# 1	25211-44001-000 2521144001000 2521144001000	FOURCHETTE FORK, GEAR SHIFTING NO.1	69,46 €
# 2	25221-44001-000 2522144001000 2522144001000	FOURCHETTE FORK, GEAR SHIFT SF	66,67 €
# 3	25231-44000-000 2523144000000 2523144000000	FOURCHETTE	69,46 €
# 4	25411-18900-000 2541118900000 2541118900000	AXE	18,70 €
# 5	09125-06115-000 0912506115000 0912506115000	VIS SCREW	2,74 €
# 6	08211-06141-000 0821106141000 0821106141000	WASHER, THRUST WASHER	2,90 €
# 7	25311-01D00-000 2531101D00000 2531101D00000	CAME	133,24 €
# 8	09261-04001-000 0926104001000 0926104001000	PIN 4X18.5 PIN 16X10	2,09 €
# 9	09209-04013-000 0920904013000 0920904013000	PIN PIN 16X10	5,81 €
# 10	09181-26001-000 0918126001000 0918126001000	SHIM 26X32.5X0.3 WASHER (26X32.5X0.3)	2,82 €
# 11	25322-44000-000 2532244000000 2532244000000	PLAQUETTE HOLDER, DRIVE PIN	3,38 €
# 12	02112-06163-000 02112-0616A-000 0211206163000	VIS SCREW	2,10 €
# 13	25341-33300-000 2534133300000 2534133300000	GUIDE GUIDE, CAM	7,54 €
# 14	09111-06054-000 0911106054000 0911106054000	BOLT	4,32 €
# 15	09103-06240-000 0910306240000 0910306240000	BOLT AN400/K3- BOLT	3,68 €
# 16	09263-40001-000 0926340001000 0926340001000	ROLLER BEARING 40X47X12 BEARING (40X47X12)	33,60 €
# 17	25350-44000-000 2535044000000 2535044000000	ARRET STOPPER, GEAR SHIFTING CAM	13,52 €
# 18	09443-09007-000 0944309007000 0944309007000	SPRING	2,78 €
# 19	25351-30010-000 2535130010000 2535130010000	ARRET STOPPER, CAM NO.2	12,91 €
# 20	25354-30000-000 2535430000000 2535430000000	BUTEE HOLDER, KICK SHAFT SPRING	8,08 €
# 21	09440-06020-000 0944006020000 0944006020000	SPRING	1,73 €
# 22	09168-14002-000 0916814002000 0916814002000	GASKET, 13.8X18.8X0.4 WASHER	2,34 €
# 23	25510-44100-000 2551044100000 2551044100000	AXE	88,19 €
# 24	09448-13008-000 0944813008000 0944813008000	SPRING	3,86 €
# 25	08332-11073-000 08332-1107A-000 0833211073000	E RING	2,36 €
# 26	09444-26013-000 0944426013000 0944426013000	SPRING	4,66 €
# 27	09180-12068-000 0918012068000 0918012068000	SPACER (12X20X15.3)	4,52 €
# 28	25671-01011-000 2567101011000 2567101011000	VIS STOPPER	6,98 €
# 29	09285-12002-000 0928512002000	OIL SEAL 12X22X9	Non disponible	0,00 €
# 30	25600-01D02-000 2560001D02000 2560001D02000	SELECTEUR LEVER ASSY, GEAR SHIFTING	53,02 €
# 31	25652-20C00-000 2565220C00000 2565220C00000	CAOUTCHOUC RUBBER	8,57 €
# 32	D1507-06205-000 D150706205000	BOULON BOLT	Non disponible	0,00 €
# 33	37720-47D00-000 3772047D00000 3772047D00000	BOITIER BASE ASSY, GEAR SHIFT TERM	95,41 €
# 34	37720-01D00-000 3772001D00000 3772001D00000	BOITIER BASE ASSY, GEAR SHIFT TERM	95,41 €
# 35	09280-26007-000 0928026007000 0928026007000	O-RING, DD:2.4, ID:25.7 O RING (D:2.4, ID:25.7)	7,38 €
# 36	02112-75203-000 02112-7520A-000 0211275203000	VIS SCREW	3,62 €
# 37	09209-05011-000 0920905011000 0920905011000	PIN CONTACT	2,90 €
# 38	09440-04010-000 0944004010000 0944004010000	SPRING	2,22 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au ENSEMBLE DE SELECTION DE VITESSES de votre Suzuki GSE 500 de GS-E. Nous restons à votre disposition pour toute question.
