CARENAGES ARRIERE (MODELE P) REFER TO FIG.35D(I-7) FOR MODEL R/S/T

CARENAGES ARRIERE (MODELE R / S / T) POUR SUZUKI GS-E 500 1994

BOL DE PHARE (MODELE K / L / M / N / P) REFER TO FIG.36A(I-10) FOR MODEL R/S/T

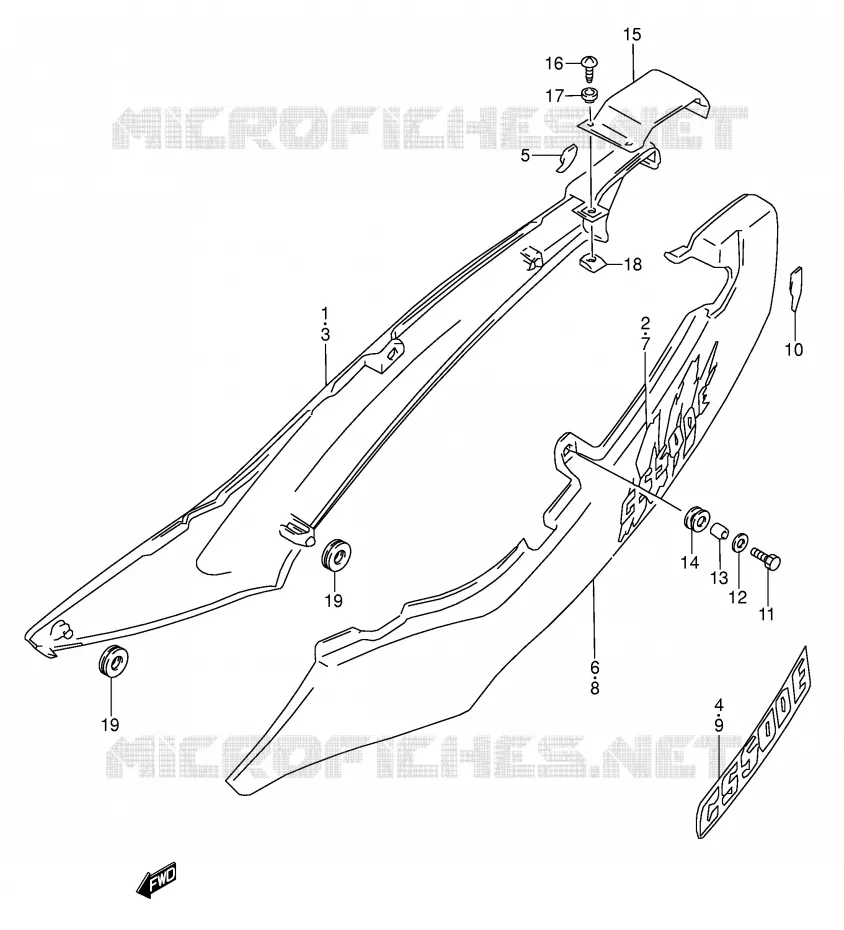

CARENAGES ARRIERE (MODELE R/S/T) pour Suzuki GS-E 500 1994

(1)  47110-01DC0-19A
CARTER LATERAL
COVER, FRAME RH (RED)
(1)  47110-01DC0-1TU
CARTER LATERAL
COVER, FRAME RH (PURPLE)
(1)  47110-01DC0-1ZV
CARTER LATERAL
COVER, FRAME RH (GREEN)
(1)  47110-01DC0-33J
CARTER LATERAL
COVER, FRAME RH (BLACK)

(2)  68131-01D20-C1W
EMBLEME
EMBLEM
(2)  68131-01D20-C1Y
EMBLEME
EMBLEM
(2)  68131-01D20-C1Z
EMBLEME
EMBLEM
(2)  68131-01D20-D0V
EMBLEME
EMBLEM

(3)  47110-01DE0-19A
COVER, FRAME RH (RED)
(3)  47110-01DE0-1ZV
CARTER LATERAL
COVER, FRAME RH (GREEN)
(3)  47111-01DA0-NE2
CARTER LATERAL PIECE NON PEINTE
COVER, FRAME RH (BLACK)

(4)  68131-01D30-3SC
EMBLEME
EMBLEM
(4)  68131-01D30-87N
EMBLEME
EMBLEM
(4)  68131-01D30-E5H
EMBLEME
EMBLEM

(5)  47119-01D00-000
PROTECTION
PROTECTOR, RH

(6)  47210-01DC0-19A
CARTER LATERAL
COVER, FRAME LH (RED)
(6)  47210-01DC0-1TU
COVER, FRAME LH (PURPLE)
(6)  47210-01DC0-1ZV
COVER, FRAME LH (GREEN)
(6)  47210-01DC0-33J
CARTER LATERAL
COVER, FRAME LH (BLACK)

(7)  68131-01D20-C1W
EMBLEME
EMBLEM
(7)  68131-01D20-C1Y
EMBLEME
EMBLEM
(7)  68131-01D20-C1Z
EMBLEME
EMBLEM
(7)  68131-01D20-D0V
EMBLEME
EMBLEM

(8)  47210-01DE0-19A
CARTER LATERAL
COVER, FRAME RH (RED)
(8)  47210-01DE0-1ZV
CARTER LATERAL
COVER, FRAME RH (GREEN)
(8)  47210-01DE0-33J
CARTER LATERAL
COVER, FRAME RH (BLACK)

(9)  68131-01D30-3SC
EMBLEME
EMBLEM
(9)  68131-01D30-87N
EMBLEME
EMBLEM
(9)  68131-01D30-E5H
EMBLEME
EMBLEM

(10)  47219-01D00-000
PROTECTION
PROTECTOR, LH

(11)  01500-06207-000
VIS
BOLT
(11)  09128-06057-000
VIS
BOLT

(12)  09160-06109-000
WASHER 6.5X18X1.6
WASHER, FRONT FENDER REAR

(13)  09180-06263-000
SPACER,6.5X9X9
ENTRETOISE *

(14)  09320-09016-000
CUSHION

(15)  47215-01D00-19A
CARTER LATERAL
(15)  47215-01D00-1TU
CARTER LATERAL
(15)  47215-01D00-000
COUVERCLE
(15)  47215-01D00-33J
CARTER LATERAL

(16)  03241-0512A-000
VIS
SCREW, PANEL LOWER (5X12)

(17)  09161-05017-000
WASHER
 Stop affaire

(18)  09148-05013-000
NUT

(19)  09320-08513-000
CUSHION

(19)  09320-08513-000
CUSHION
Référence Désignation Prix Unitaire TTC Qté
# 1

47110-01DC0-19A
4711001DC019A

4711001DC019A
CARTER LATERAL
COVER, FRAME RH (RED)
Non disponible
# 1

47110-01DC0-1TU
4711001DC01TU

4711001DC01TU
CARTER LATERAL
COVER, FRAME RH (PURPLE)
Non disponible
# 1

47110-01DC0-1ZV
4711001DC01ZV

4711001DC01ZV
CARTER LATERAL
COVER, FRAME RH (GREEN)
Non disponible
# 1

47110-01DC0-33J
4711001DC033J

4711001DC033J
CARTER LATERAL
COVER, FRAME RH (BLACK)
Non disponible
# 2

68131-01D20-C1W
6813101D20C1W

6813101D20C1W
EMBLEME
EMBLEM
Non disponible
# 2

68131-01D20-C1Y
6813101D20C1Y

6813101D20C1Y
EMBLEME
EMBLEM
Non disponible
# 2

68131-01D20-C1Z
6813101D20C1Z

6813101D20C1Z
EMBLEME
EMBLEM
Non disponible
# 2

68131-01D20-D0V
6813101D20D0V

6813101D20D0V
EMBLEME
EMBLEM
Non disponible
# 3

47110-01DE0-19A
4711001DE019A

4711001DE019A
COVER, FRAME RH (RED)
Non disponible
# 3

47110-01DE0-1ZV
4711001DE01ZV

4711001DE01ZV
CARTER LATERAL
COVER, FRAME RH (GREEN)
Non disponible
# 3

47110-01DE0-33J

4711001DE033J
CARTER LATERAL PIECE NON PEINTE
COVER, FRAME RH (BLACK)
Non disponible
# 4

68131-01D30-3SC
6813101D303SC

6813101D303SC
EMBLEME
EMBLEM
Non disponible
# 4

68131-01D30-87N
6813101D3087N

6813101D3087N
EMBLEME
EMBLEM
Non disponible
# 4

68131-01D30-E5H
6813101D30E5H

6813101D30E5H
EMBLEME
EMBLEM
Non disponible
# 5

47119-01D00-000
4711901D00000

4711901D00000
PROTECTION
PROTECTOR, RH
Non disponible
# 6

47210-01DC0-19A
4721001DC019A

4721001DC019A
CARTER LATERAL
COVER, FRAME LH (RED)
Non disponible
# 6

47210-01DC0-1TU
4721001DC01TU

4721001DC01TU
COVER, FRAME LH (PURPLE)
Non disponible
# 6

47210-01DC0-1ZV
4721001DC01ZV

4721001DC01ZV
COVER, FRAME LH (GREEN)
Non disponible
# 6

47210-01DC0-33J
4721001DC033J

4721001DC033J
CARTER LATERAL
COVER, FRAME LH (BLACK)
Non disponible
# 7

68131-01D20-C1W
6813101D20C1W

6813101D20C1W
EMBLEME
EMBLEM
Non disponible
# 7

68131-01D20-C1Y
6813101D20C1Y

6813101D20C1Y
EMBLEME
EMBLEM
Non disponible
# 7

68131-01D20-C1Z
6813101D20C1Z

6813101D20C1Z
EMBLEME
EMBLEM
Non disponible
# 7

68131-01D20-D0V
6813101D20D0V

6813101D20D0V
EMBLEME
EMBLEM
Non disponible
# 8

47210-01DE0-19A
4721001DE019A

4721001DE019A
CARTER LATERAL
COVER, FRAME RH (RED)
Non disponible
# 8

47210-01DE0-1ZV
4721001DE01ZV

4721001DE01ZV
CARTER LATERAL
COVER, FRAME RH (GREEN)
Non disponible
# 8

47210-01DE0-33J
4721001DE033J

4721001DE033J
CARTER LATERAL
COVER, FRAME RH (BLACK)
Non disponible
# 9

68131-01D30-3SC
6813101D303SC

6813101D303SC
EMBLEME
EMBLEM
Non disponible
# 9

68131-01D30-87N
6813101D3087N

6813101D3087N
EMBLEME
EMBLEM
Non disponible
# 9

68131-01D30-E5H
6813101D30E5H

6813101D30E5H
EMBLEME
EMBLEM
Non disponible
# 10

47219-01D00-000
4721901D00000

4721901D00000
PROTECTION
PROTECTOR, LH
Non disponible
# 11

09116-06010-000

01500-06207-000
 0911606010000
VIS
BOLT
# 11

09128-06057-000
0912806057000

0912806057000
VIS
BOLT
# 12

09160-06057-000

09160-06109-000
 0916006057000
WASHER 6.5X18X1.6
WASHER, FRONT FENDER REAR
# 13

09180-06011-000

09180-06263-000
 0918006011000
SPACER, 6.5X9X9
ENTRETOISE *
# 14

09320-09016-000
0932009016000

0932009016000
CUSHION
Non disponible
# 15

47215-01D00-19A
4721501D0019A

4721501D0019A
CARTER LATERAL
Non disponible
# 15

47215-01D00-1TU
4721501D001TU

4721501D001TU
CARTER LATERAL
Non disponible
# 15

47215-01D00-1ZV

4721501D001ZV
COUVERCLE
Non disponible
# 15

47215-01D00-33J
4721501D0033J

4721501D0033J
CARTER LATERAL
Non disponible
# 16

03241-05123-000

03241-0512A-000
 0324105123000
VIS
SCREW, PANEL LOWER (5X12)
# 17

09161-05017-000
0916105017000

0916105017000
WASHER
# 18

09148-05004-000

09148-05013-000
 0914805004000
NUT
# 19

09320-08018-000

0932008018000
CUSHION
Non disponible
Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARENAGES ARRIERE (MODELE R/S/T) de votre Suzuki GSE 500 de GS-E. Nous restons à votre disposition pour toute question.
