DISTRIBUTION

CARBURATEUR (MODELE R) POUR SUZUKI GS-E 500 1994

FILTRE A AIR

(1) 13201-01D50-000

CARBURETOR ASSY, LH

(1) 13201-02D10-000

CARBURETOR ASSY, LH

(1) 13201-02D20-000

13201-02D20-000
CARBURETOR ASSY, LH

(1) 13201-02D30-000

CARBURETOR ASSY, LH

(1) 13201-02D50-000

CARBURETOR ASSY, LH

(1) 13201-02D61-000

CARBURETOR ASSY, LH

(2) 13202-01D50-000

CARBURETOR ASSY, RH

(2) 13202-02D10-000

CARBURETOR ASSY, RH

(2) 13202-02D20-000

13202-02D20-000
CARBURETOR ASSY, RH

(2) 13202-02D30-000

CARBURETOR ASSY, RH

(2) 13202-02D61-000

CARBURATEUR
CARBURETOR ASSY, RH

(3) 13604-44080-000

VIS
.SCREW

(4) 13551-01D00-000

VOLET DE GAZ
.VALVE, THROTTLE (120)

(4) 13551-02D00-000

.VALVE, THROTTLE (125)

(5) 13382-42A00-000

RONDELLE
.WASHER

(5) 13382-44030-000

RONDELLE
.WASHER

(6) 13394-40D20-000

AGRAFE
.E RING

(7) 13382-44030-000

RONDELLE
.WASHER

(8) 13417-42A00-000

RESSORT
.SPRING

(9) 13502-01D00-000

COUVERCLE
.COVER, DIAPHRAGM

(9) 13502-45B10-000

.COVER, DIAPHRAGM

(9) 13502-02D00-000

.COVER, DIAPHRAGM

(10) 13501-01D00-000

VALVE
.VALVE, PISTON

(10) 13501-01D10-000

.VALVE, PISTON

(11) 13507-44B01-000

DIAPHRAGME
.DIAPHRAGM

(11) 13507-17C02-000

DIAPHRAGME
.DIAPHRAGM

(12) 13387-47010-000

JOINT
.RING

(13) 13550-01D00-000

.SHAFT ASSY

(14) 13573-44B00-000

.SPRING

(15) 13508-17C00-000

CHAPEAU
.CAP

(16) 13671-05A40-000

CLIP
.CLIP, RH

(17) 13550-01D10-000

.SHAFT ASSY

(18) 13556-44B00-000

CAOUTCHOUC
.SEAL

(19) 13247-13A00-000

BOUCHON
.SCREW, DRAIN

(20) 09492-40014-000

JET (40)
.JET, PILOT (40)

(21) 02112-0512A-000

VIS
.SCREW

(22) 13509-17C00-000

JOINT
.O RING

(23) 13258-44B00-000

JOINT
.GASKET, FLOAT CHAMBER

(24) 13240-01D00-000

FLOTTEUR
.FLOAT ASSY

(25) 13374-46710-000

JOINT
.O RING

(26) 09494-00748-000

.JET, NEEDLE (O-2)

(27) 09491-23011-000

JET,MAIN(115)
.JET, MAIN (115),RH

(27) 09491-24013-000

JET,MAIN(122.5)
.JET, MAIN (122.5),RH

(27) 09491-24016-000

MAIN JET,120
.JET, MAIN (120),LH

(27) 09491-25010-000

JET,MAIN(125)
.JET, MAIN (125),LH

(27) 09491-26011-000

MAIN JET(130)
.JET, MAIN (130)

(28) 13383-01D10-000

AIGUILLE
.NEEDLE, JET (5DH9-3)

(29) 13370-02D01-000

POINTEAU
.VALVE ASSY, NEEDLE, 1.5

(30) 13374-35C00-000

JOINT
..O RING

(31) 13267-14D10-000

VIS
.ADJUSTER

(32) 13375-14D10-000

RESSORT
.SPRING

(33) 13427-38300-000

WASHER,STARTER PLUNGER
.WASHER

(34) 13411-01D00-000

PLONGEUR
.PLUNGER ASSY

(35) 13418-17C01-000

CHAPEAU
.CAP

(36) 13418-17C10-000

CHAPEAU
.HOLDER, GUIDE

(37) 13417-09110-000

RESSORT
.SPRING

(38) 13574-01D00-000

.RING

(39) 13574-28A00-000

RESSORT
.RING

(40) 02112-7516A-000

VIS
.SCREW

(41) 13557-47070-000

JOINT
.WASHER

(42) 13617-44080-000

CLIP
.E RING

(43) 13279-47070-000

VIS
.SCREW, PILOT (2 1/4)

(44) 13268-47070-000

RESSORT
.SPRING

(45) 13291-29900-000

RONDELLE
.WASHER

(46) 13295-29901-000

O RING,PILOT AIR SCREW
.O RING

(47) 13268-96111-000

RESSORT
SPRING

(48) 13271-44B00-000

RESSORT
SPRING

(49) 13267-44B00-000

VIS
SCREW

(50) 13628-01D00-000

PLAQUE
PLATE

(51) 02112-0512A-000

VIS
SCREW M5X.08X12

(51) 02112-0512A-000

VIS
SCREW M5X.08X12

(52) 13684-01D11-000

DURIT
HOSE (5X9X350)

(53) 13628-01D10-000

PLAQUE
PLATE

(54) 09355-70132-600

HOSE,7X11X600
HOSE ASSY (7X11X425)

(55) 13684-20C10-000

DURIT
HOSE

(56) 13673-44B00-000

JOINT
SEAL

(56) 13673-44B00-000

JOINT
SEAL

(57) 13685-44B00-000

RACCORD
NIPPLE

(58) 13413-01D00-000

LEVIER
LEVER

(58) 13413-01D00-000

LEVIER
LEVER

(59) 13439-17C00-000

PLONGEUR
HOLDER

(60) 09401-08411-000

CLIP

	Référence	Désignation	Qté
# 1	13201-01D50-000 1320101D50000 1320101D50000	CARBURETOR ASSY, LH	Non disponible	0,00 €
# 1	13201-02D10-000 1320102D10000 1320102D10000	CARBURETOR ASSY, LH	Non disponible	0,00 €
# 1	13201-02D20-000 1320102D20000 1320102D20000	13201-02D20-000 CARBURETOR ASSY, LH	Non disponible	0,00 €
# 1	13201-02D30-000 1320102D30000 1320102D30000	CARBURETOR ASSY, LH	Non disponible	0,00 €
# 1	13201-02D50-000 1320102D50000 1320102D50000	CARBURETOR ASSY, LH	Non disponible	0,00 €
# 1	13201-02D60-000 1320102D60000	CARBURETOR ASSY, LH	Non disponible	0,00 €
# 2	13202-01D50-000 1320201D50000 1320201D50000	CARBURETOR ASSY, RH	Non disponible	0,00 €
# 2	13202-02D10-000 1320202D10000 1320202D10000	CARBURETOR ASSY, RH	Non disponible	0,00 €
# 2	13202-02D20-000 1320202D20000 1320202D20000	13202-02D20-000 CARBURETOR ASSY, RH	Non disponible	0,00 €
# 2	13202-02D30-000 1320202D30000 1320202D30000	CARBURETOR ASSY, RH	Non disponible	0,00 €
# 2	13202-02D50-000 1320202D50000	CARBURATEUR CARBURETOR ASSY, RH	Non disponible	0,00 €
# 3	13604-42A00-000 13604-44080-000 1360442A00000	VIS .SCREW	4,28 €
# 4	13551-01D00-000 1355101D00000 1355101D00000	VOLET DE GAZ .VALVE, THROTTLE (120)	Non disponible	0,00 €
# 4	13551-02D00-000 1355102D00000 1355102D00000	.VALVE, THROTTLE (125)	Non disponible	0,00 €
# 5	13382-42A00-000 1338242A00000 1338242A00000	RONDELLE .WASHER	6,98 €
# 5	13382-44030-000 1338244030000 1338244030000	RONDELLE .WASHER	5,63 €
# 6	13394-01D00-000 13394-40D20-000 1339401D00000	AGRAFE .E RING	6,98 €
# 7	13382-44030-000 1338244030000 1338244030000	RONDELLE .WASHER	5,63 €
# 8	13417-42A00-000 1341742A00000 1341742A00000	RESSORT .SPRING	9,01 €
# 9	13502-01D00-000 1350201D00000 1350201D00000	COUVERCLE .COVER, DIAPHRAGM	36,64 €
# 9	13502-45B10-000 1350245B10000 1350245B10000	.COVER, DIAPHRAGM	34,80 €		Stop affaire 34,80 €
# 9	13502-02D00-000 1350202D00000 1350202D00000	.COVER, DIAPHRAGM	Non disponible	0,00 €
# 10	13501-01D00-000 1350101D00000 1350101D00000	VALVE .VALVE, PISTON	Non disponible	0,00 €
# 10	13501-01D10-000 1350101D10000 1350101D10000	.VALVE, PISTON	Non disponible	0,00 €
# 11	13507-17C00-000 13507-17C02-000 1350717C00000	DIAPHRAGME .DIAPHRAGM	26,99 €
# 11	13507-44B00-000 13507-44B01-000 1350744B00000	DIAPHRAGME .DIAPHRAGM	28,74 €
# 12	13387-47010-000 1338747010000 1338747010000	JOINT .RING	9,49 €
# 13	13550-01D00-000 1355001D00000 1355001D00000	.SHAFT ASSY	Non disponible	0,00 €
# 14	13573-44B00-000 1357344B00000 1357344B00000	.SPRING	Non disponible	0,00 €
# 15	13508-17C00-000 1350817C00000 1350817C00000	CHAPEAU .CAP	7,13 €
# 16	13671-33600-000 13671-05A40-000 1367133600000	CLIP .CLIP, RH	5,63 €
# 17	13550-01D10-000 1355001D10000 1355001D10000	.SHAFT ASSY	Non disponible	0,00 €
# 18	13556-44B00-000 1355644B00000 1355644B00000	CAOUTCHOUC .SEAL	5,76 €
# 19	13247-13A00-000 1324713A00000 1324713A00000	BOUCHON .SCREW, DRAIN	9,49 €
# 20	09492-40014-000 0949240014000 0949240014000	JET (40) .JET, PILOT (40)	12,41 €
# 21	02112-05123-000 0211205123000	VIS .SCREW	Non disponible	0,00 €

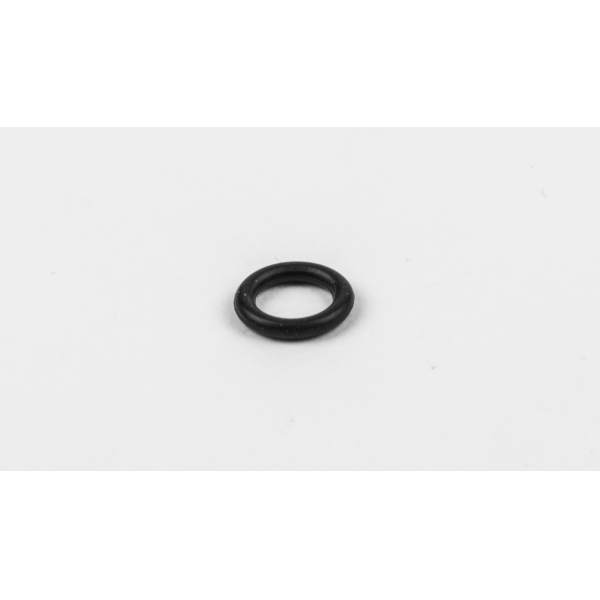

# 22	13509-17C00-000 1350917C00000 1350917C00000	JOINT .O RING	6,73 €
# 23	13258-44B00-000 1325844B00000 1325844B00000	JOINT .GASKET, FLOAT CHAMBER	12,91 €
# 24	13250-44B00-000 1325044B00000	FLOTTEUR .FLOAT ASSY	Non disponible	0,00 €
# 25	13374-46710-000 1337446710000 1337446710000	JOINT .O RING	6,98 €
# 26	09494-00641-000 0949400641000	.JET, NEEDLE (O-2)	Non disponible	0,00 €
# 27	09491-23011-000 0949123011000 0949123011000	JET, MAIN(115) .JET, MAIN (115), RH	9,88 €
# 27	09491-24013-000 0949124013000 0949124013000	JET, MAIN(122.5) .JET, MAIN (122.5), RH	9,71 €
# 27	09491-24016-000 0949124016000 0949124016000	MAIN JET, 120 .JET, MAIN (120), LH	9,71 €
# 27	09491-25010-000 0949125010000 0949125010000	JET, MAIN(125) .JET, MAIN (125), LH	9,71 €
# 27	09491-26011-000 0949126011000 0949126011000	MAIN JET(130) .JET, MAIN (130)	9,71 €
# 28	13383-01D10-000 1338301D10000 1338301D10000	AIGUILLE .NEEDLE, JET (5DH9-3)	19,30 €
# 29	13370-44B00-000 13370-02D01-000 1337044B00000	POINTEAU .VALVE ASSY, NEEDLE, 1.5	50,94 €
# 30	13374-44080-000 13374-35C00-000 1337444080000	JOINT ..O RING	7,58 €
# 31	13267-28A00-000 13267-14D10-000 1326728A00000	VIS .ADJUSTER	23,81 €
# 32	13375-14D10-000 1337514D10000 1337514D10000	RESSORT .SPRING	8,36 €
# 33	13427-38300-000 1342738300000 1342738300000	WASHER, STARTER PLUNGER .WASHER	2,48 €
# 34	13411-01D00-000 1341101D00000 1341101D00000	PLONGEUR .PLUNGER ASSY	Non disponible	0,00 €
# 35	13418-17C00-000 13418-17C01-000 1341817C00000	CHAPEAU .CAP	5,95 €
# 36	13418-17C10-000 1341817C10000 1341817C10000	CHAPEAU .HOLDER, GUIDE	14,95 €

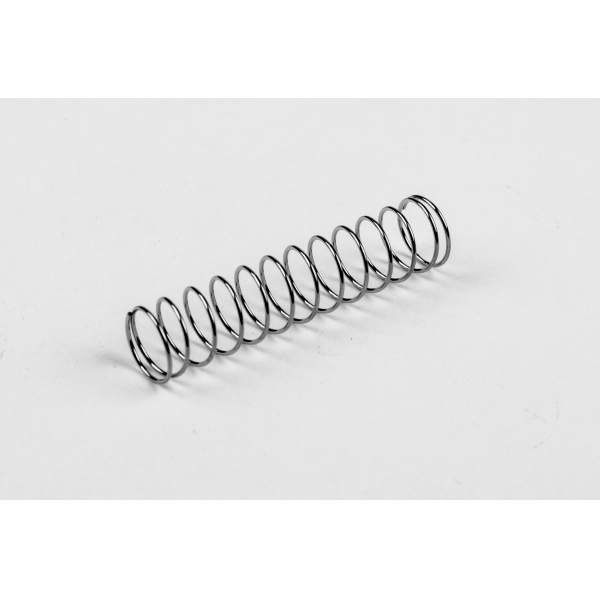

# 37	13417-09110-000 1341709110000 1341709110000	RESSORT .SPRING	7,42 €
# 38	13574-01D00-000 1357401D00000 1357401D00000	.RING	Non disponible	0,00 €
# 39	13574-28A00-000 1357428A00000 1357428A00000	RESSORT .RING	Non disponible	0,00 €
# 40	02112-75163-000 02112-7516A-000 0211275163000	VIS .SCREW	3,43 €
# 41	13557-47070-000 1355747070000 1355747070000	JOINT .WASHER	5,63 €
# 42	13617-44080-000 1361744080000 1361744080000	CLIP .E RING	4,15 €
# 43	13279-47070-000 1327947070000 1327947070000	VIS .SCREW, PILOT (2 1/4)	17,69 €
# 44	13268-47070-000 1326847070000 1326847070000	RESSORT .SPRING	6,73 €
# 45	13291-29900-000 1329129900000 1329129900000	RONDELLE .WASHER	2,57 €
# 46	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW .O RING	4,24 €
# 47	13268-96110-000 13268-96111-000 1326896110000	RESSORT SPRING	6,60 €
# 48	13271-44B00-000 1327144B00000 1327144B00000	RESSORT SPRING	6,00 €
# 49	13267-44B00-000 1326744B00000 1326744B00000	VIS SCREW	5,00 €
# 50	13628-01D00-000 1362801D00000 1362801D00000	PLAQUE PLATE	Non disponible	0,00 €
# 51	02112-05126-000 0211205126000	VIS SCREW M5X.08X12	Non disponible	0,00 €
# 52	13684-01D10-000 1368401D10000	DURIT HOSE (5X9X350)	Non disponible	0,00 €
# 53	13628-01D10-000 1362801D10000 1362801D10000	PLAQUE PLATE	Non disponible	0,00 €
# 54	13684-01D00-000 09355-70132-600 1368401D00000	HOSE, 7X11X600 HOSE ASSY (7X11X425)	13,00 €
# 55	13684-20C10-000 1368420C10000 1368420C10000	DURIT HOSE	8,70 €
# 56	13673-44B00-000 1367344B00000 1367344B00000	JOINT SEAL	7,13 €
# 57	13685-44B00-000 1368544B00000 1368544B00000	RACCORD NIPPLE	14,95 €
# 58	13413-01D00-000 1341301D00000 1341301D00000	LEVIER LEVER	Non disponible	0,00 €
# 59	13439-17C00-000 1343917C00000 1343917C00000	PLONGEUR HOLDER	13,52 €
# 60	09401-08410-000 09401-08411-000 0940108410000	CLIP	2,23 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARBURATEUR (MODELE R) de votre Suzuki GSE 500 de GS-E. Nous restons à votre disposition pour toute question.
