PARTIE ELECTRIQUE

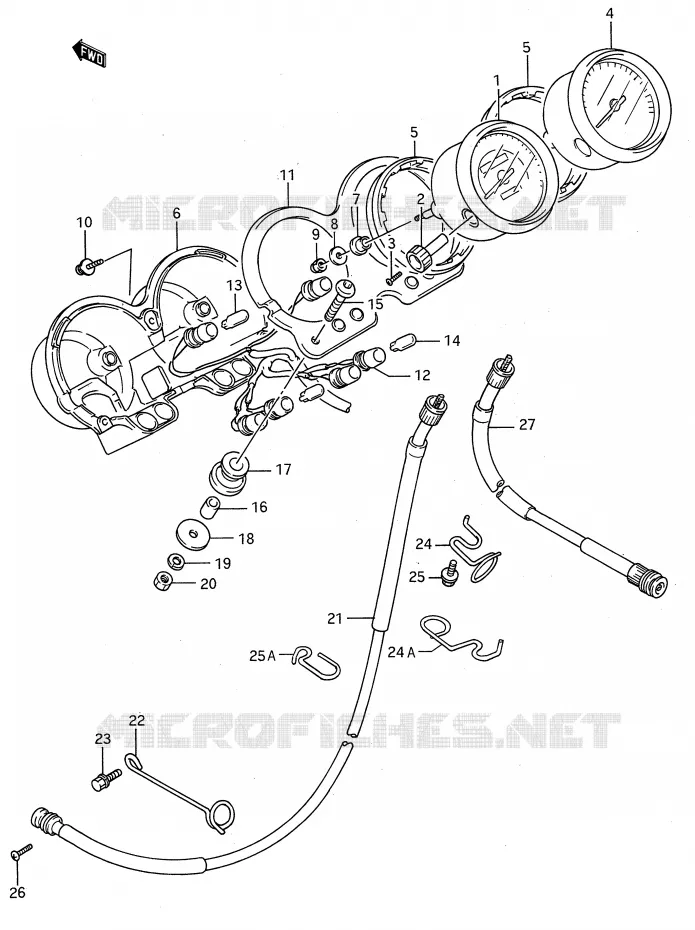

COMPTEUR POUR SUZUKI GS-E 500 1993

PHARE (MODELE K / L / M / N / P) REFER TO FIG.24A(E-7) FOR MODEL R/S/T

(1) 34110-01D20-000

COMPTEUR

(2) 34124-30B00-000

BOUTON

(3) 09139-02003-000

SCREW

(4) 34210-01D20-000

COMPTE-TOURS
TACHOMETER

(5) 34288-01D20-000

SILENTBLOC
DAMPER

(5) 34288-01D20-000

SILENTBLOC
DAMPER

(6) 34193-01D20-000

ENJOLIVEUR
COUVRE CULASSE

(7) 34189-01D20-000

SILENTBLOC
CUSHION

(8) 09160-05037-000

WASHER,5.5X16X1.20
WASHER (5.5X16X1.2)

(9) 08313-1005B-000

RONDELLE
NUT

(9) 08313-1005A-000

ECROU
NUT

(10) 02112-7408B-000

VIS
.SCREW

(10) 02112-3408A-000

VIS
SCREW

(11) 34950-01D21-000

SUPPORT
BOITIER

(12) 34170-01D20-000

FAISCEAU

(13) 09471-12082-000

BULB
BULB (12V,3.4W)

(14) 09471-12077-000

BULB,12V1.7W(STANLEY,WB121)
BULB (12V,1.7W)

(15) 09107-06003-000

BOLT,SPEEDOMETER
BOLT,CAM CHAIN TENSIONER

(16) 09180-06294-000

SPACER,6.5X10X15.7
SPACER (6.1X10X15.7)

(17) 34956-31001-000

CAOUTCHOUC
CUSHION

(18) 09160-06136-000

WASHER,6.5X28X1.6
WASHER (6.5X29X1.6)

(19) 08321-0106A-000

RONDELLE
LOCK WASHER

(20) 08310-0006A-000

ECROU
NUT

(21) 34910-01D03-000

COLLIER
CABLE, SPEEDOMETER
CABLE

(21) 34938-01D01-000

COLLIER
CABLE, SPEEDOMETER

(21) 34938-01D10-000

COLLIER
CABLE, SPEEDOMETER
COLLIER

(22) 34938-45100-000

CLIP
GUIDE

(23) 01550-0616B-000

VIS
BOLT

(24) 34938-01D01-000

COLLIER
GUIDE, CABLE NO.2

(24A) 34938-01D01-000

COLLIER

(25) 01550-0612B-000

VIS
.BOLT, OIL GALLERY

(25A) 34938-01D10-000

COLLIER

(26) 02112-0516B-000

VIS
SCREW

(27) 34940-01D03-000

CABLE
CABLE, TACHOMETER

	Référence	Désignation	Qté
# 1	34110-01D20-000 3411001D20000 3411001D20000	COMPTEUR	Non disponible	0,00 €
# 2	34124-30B00-000 3412430B00000 3412430B00000	BOUTON	10,33 €
# 3	09139-02003-000 0913902003000 0913902003000	SCREW	1,94 €
# 4	34210-01D20-000 3421001D20000 3421001D20000	COMPTE-TOURS TACHOMETER	Non disponible	0,00 €
# 5	34288-01D20-000 3428801D20000 3428801D20000	SILENTBLOC DAMPER	9,49 €
# 6	34193-01D20-000 3419301D20000 3419301D20000	ENJOLIVEUR COUVRE CULASSE	Non disponible	0,00 €
# 7	34189-01D20-000 3418901D20000 3418901D20000	SILENTBLOC CUSHION	7,96 €
# 8	09160-05037-000 0916005037000 0916005037000	WASHER, 5.5X16X1.20 WASHER (5.5X16X1.2)	2,09 €
# 9	08313-10057-000 08313-1005A-000 0831310057000	ECROU NUT	2,70 €
# 9	08313-11055-000 08313-1005B-000 0831311055000	RONDELLE NUT	3,43 €
# 9	08313-11057-000 08313-1005A-000 0831311057000	ECROU NUT	2,70 €
# 10	02112-34083-000 02112-3408A-000 0211234083000	VIS SCREW	2,56 €
# 10	02112-74085-000 02112-7408B-000 0211274085000	VIS .SCREW	2,88 €
# 10	34149-01D20-000 02112-3408A-000 3414901D20000	VIS	2,56 €
# 11	34950-01D20-000 3495001D20000	SUPPORT BOITIER	Non disponible	0,00 €
# 12	34170-01D20-000 3417001D20000 3417001D20000	FAISCEAU	Non disponible	0,00 €
# 13	09471-12028-000 09471-12082-000 0947112028000	BULB BULB (12V, 3.4W)	5,84 €
# 14	09471-12077-000 0947112077000 0947112077000	BULB, 12V1.7W(STANLEY, WB121) BULB (12V, 1.7W)	1,92 €
# 15	09107-06003-000 0910706003000 0910706003000	BOLT, SPEEDOMETER BOLT, CAM CHAIN TENSIONER	3,79 €
# 16	09180-06209-000 09180-06294-000 0918006209000	SPACER, 6.5X10X15.7 SPACER (6.1X10X15.7)	4,66 €
# 17	34956-31001-000 3495631001000 3495631001000	CAOUTCHOUC CUSHION	6,73 €
# 18	09160-06030-000 09160-06136-000 0916006030000	WASHER, 6.5X28X1.6 WASHER (6.5X29X1.6)	2,80 €
# 19	08321-01063-000 08321-0106A-000 0832101063000	RONDELLE LOCK WASHER	2,65 €
# 20	08310-00063-000 0831000063000	ECROU NUT	Non disponible	0,00 €
# 21	34910-01D00-000 34910-01D03-000 3491001D00000	COLLIER CABLE, SPEEDOMETER CABLE	61,85 €
# 21	34910-01D00-000 34938-01D01-000 3491001D00000	COLLIER CABLE, SPEEDOMETER	7,93 €
# 21	34910-01D00-000 34938-01D10-000 3491001D00000	COLLIER CABLE, SPEEDOMETER COLLIER	7,38 €
# 21	34910-01D01-000 34910-01D03-000 3491001D01000	CABLE CABLE, SPEEDOMETER	61,85 €
# 22	34938-45100-000 3493845100000 3493845100000	CLIP GUIDE	5,76 €
# 23	01114-06168-000 01550-0616B-000 0111406168000	VIS BOLT	3,42 €
# 24	34938-01D00-000 34938-01D01-000 3493801D00000	COLLIER GUIDE, CABLE NO.2	7,93 €
# 24A	34938-01D01-000 3493801D01000 3493801D01000	COLLIER	7,93 €
# 25	01517-06125-000 01550-0612B-000 0151706125000	VIS .BOLT, OIL GALLERY	3,46 €
# 25A	34938-01D10-000 3493801D10000 3493801D10000	COLLIER	7,38 €
# 26	02112-05163-000 02112-0516B-000 0211205163000	VIS SCREW	2,80 €
# 27	34940-01D01-000 34940-01D03-000 3494001D01000	CABLE CABLE, TACHOMETER	57,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COMPTEUR de votre Suzuki GSE 500 de GS-E. Nous restons à votre disposition pour toute question.
