RESERVOIR D'ESSENCE (MODELE K / L) REFER TO FIG.33A(H- 7) FOR MODEL M

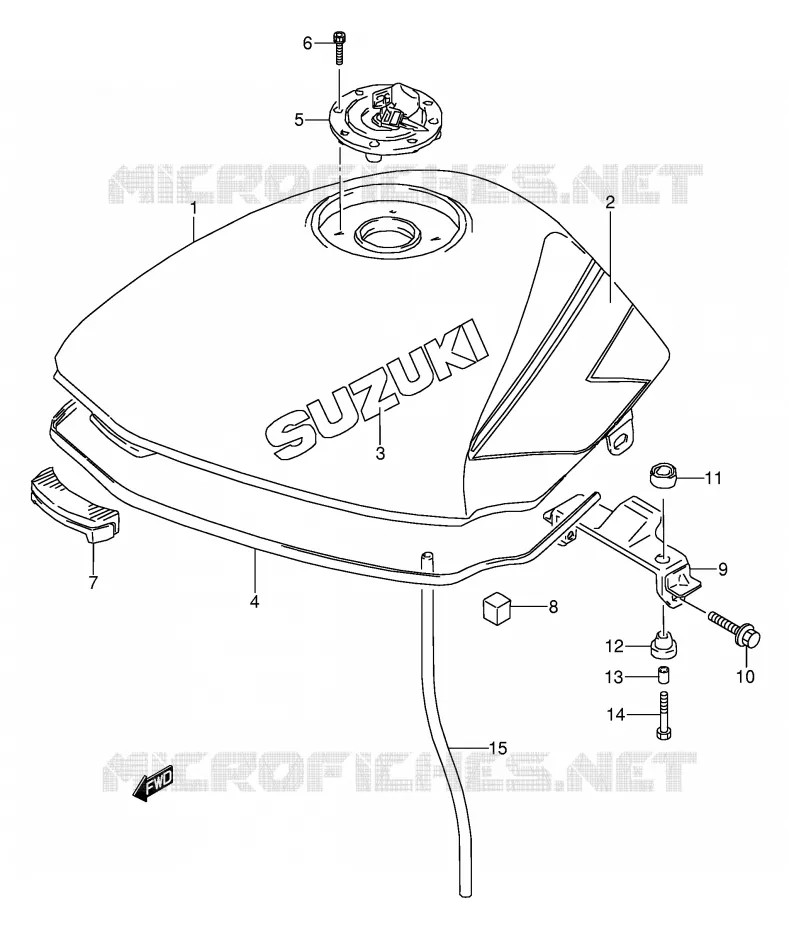

RESERVOIR D'ESSENCE (MODELE M) POUR SUZUKI GS-E 500 1991

RESERVOIR D'ESSENCE (MODELE N / P) REFER TO FIG.33C(H- 9) FOR MODEL R/S

(1) 44100-01D70-0FL

44100-01D70-0FL
TANK ASSY, FUEL (GREEN)

(1) 44110-01D13-YD8

RESERVOIR
TANK ASSY, FUEL (BLUE)

(1) 44100-01D80-28V

RESERVOIR
TANK ASSY, FUEL (RED)

(1) 44100-01D70-33J

44100-01D70-33J
TANK ASSY, FUEL (BLACK)

(1) 44100-01D80-0FL

TANK GS500E/M

(1) 44110-01D13-YD8

RESERVOIR
TANK ASSY, FUEL (BLUE)

(1) 44100-01D80-28V

RESERVOIR
TANK ASSY, FUEL (RED)

(1) 44100-01D80-33J

TANK GS500E/L

(2) 68110-01D20-3VT

TAPE SET, FUEL TANK

(2) 68110-01D20-F89

TAPE SET, FUEL TANK

(2) 68110-01D20-F91

TAPE SET, FUEL TANK

(2) 68110-01D20-F92

TAPE SET, FUEL TANK

(3) 68111-01D00-0FP

EMBLEME
BMELEM, FUEL TANK (SILVER)

(3) 68111-01D00-13L

EMBLEM,FUEL TANK
EMBLEM, FUEL TANK (SILVER)

(3) 68111-01D00-22R

EMBLEME
EMBLEM, FUEL TANK (WHITE)

(4) 68241-04X50-00B

ENJOLIVEUR
.MOLDING, FRONT TANK

(5) 44201-01833-000

BOUCHON DE RESERVOIR

(6) 09106-05017-000

BOLT,L:20
BOLT

(7) 44511-34A00-000

CAOUTCHOUC
CUSHION, FRONT

(8) 44545-48B10-000

CAOUTCHOUC

(9) 44550-01D01-000

SUPPORT
BRACKET, REAR

(10) 01550-08407-000

VIS
BOLT

(11) 09320-14017-000

CUSHION

(12) 09320-10038-000

AMORTISSEUR
CUSHION

(13) 09180-06180-000

SPACER,L:18.2
RONDELLE

(14) 09116-06172-000

BOLT (6X30)

(15) 44423-01D00-000

TUYAU

	Référence	Désignation	Qté
# 1	44100-01D70-0FL 4410001D700FL 4410001D700FL	44100-01D70-0FL TANK ASSY, FUEL (GREEN)	Non disponible	0,00 €
# 1	44100-01D70-0ZK 4410001D700ZK	RESERVOIR TANK ASSY, FUEL (BLUE)	Non disponible	0,00 €
# 1	44100-01D70-28V 4410001D7028V	RESERVOIR TANK ASSY, FUEL (RED)	Non disponible	0,00 €
# 1	44100-01D70-33J 4410001D7033J 4410001D7033J	44100-01D70-33J TANK ASSY, FUEL (BLACK)	Non disponible	0,00 €
# 1	44100-01D80-0FL 4410001D800FL 4410001D800FL	TANK GS500E/M	Non disponible	0,00 €
# 1	44100-01D80-0ZK 4410001D800ZK	RESERVOIR TANK ASSY, FUEL (BLUE)	Non disponible	0,00 €
# 1	44100-01D80-28V 4410001D8028V 4410001D8028V	RESERVOIR TANK ASSY, FUEL (RED)	Non disponible	0,00 €
# 1	44100-01D80-33J 4410001D8033J 4410001D8033J	TANK GS500E/L	Non disponible	0,00 €
# 2	68110-01D20-3VT 6811001D203VT 6811001D203VT	TAPE SET, FUEL TANK	Non disponible	0,00 €
# 2	68110-01D20-F89 6811001D20F89 6811001D20F89	TAPE SET, FUEL TANK	Non disponible	0,00 €
# 2	68110-01D20-F91 6811001D20F91 6811001D20F91	TAPE SET, FUEL TANK	Non disponible	0,00 €
# 2	68110-01D20-F92 6811001D20F92 6811001D20F92	TAPE SET, FUEL TANK	Non disponible	0,00 €
# 3	68111-01D00-0FP 6811101D000FP 6811101D000FP	EMBLEME BMELEM, FUEL TANK (SILVER)	Non disponible	0,00 €
# 3	68111-01D00-13L 6811101D0013L 6811101D0013L	EMBLEM, FUEL TANK EMBLEM, FUEL TANK (SILVER)	Non disponible	0,00 €
# 3	68111-01D00-22R 6811101D0022R 6811101D0022R	EMBLEME EMBLEM, FUEL TANK (WHITE)	Non disponible	0,00 €
# 4	68241-01D00-000 68241-04X50-00B 6824101D00000	ENJOLIVEUR .MOLDING, FRONT TANK	36,43 €
# 5	44201-01831-000 4420101831000	BOUCHON DE RESERVOIR	Non disponible	0,00 €
# 6	09106-05017-000 0910605017000 0910605017000	BOLT, L:20 BOLT	4,15 €
# 7	44511-34A00-000 4451134A00000 4451134A00000	CAOUTCHOUC CUSHION, FRONT	9,01 €
# 8	44545-48B10-000 4454548B10000 4454548B10000	CAOUTCHOUC	8,57 €
# 9	44550-01D00-000 44550-01D01-000 4455001D00000	SUPPORT BRACKET, REAR	42,67 €
# 10	01550-08407-000 0155008407000 0155008407000	VIS BOLT	4,82 €		Stop affaire 4,82 €
# 11	09320-14017-000 0932014017000 0932014017000	CUSHION	Non disponible	0,00 €
# 12	09320-10038-000 0932010038000 0932010038000	AMORTISSEUR CUSHION	Non disponible	0,00 €
# 13	09180-06180-000 0918006180000 0918006180000	SPACER, L:18.2 RONDELLE	Non disponible	0,00 €
# 14	09116-06078-000 09116-06172-000 0911606078000	BOLT (6X30)	3,59 €
# 15	44423-01D00-000 4442301D00000 4442301D00000	TUYAU	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au RESERVOIR D'ESSENCE (MODELE M) de votre Suzuki GSE 500 de GS-E. Nous restons à votre disposition pour toute question.
