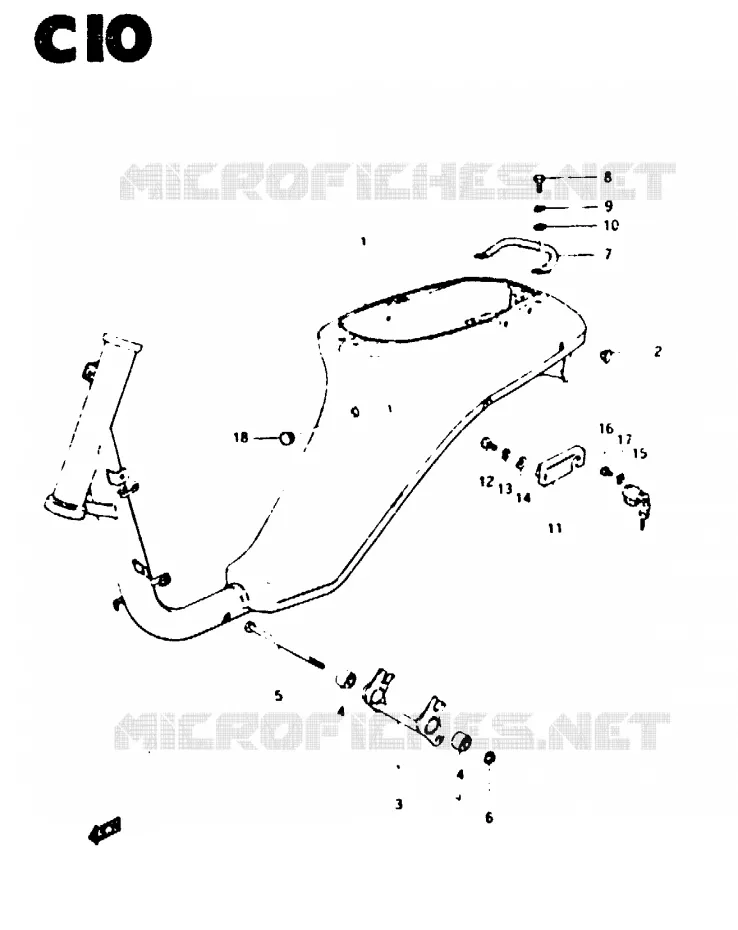

CADRE (CS50Z, CS50DZ) POUR SUZUKI CS 50 1983

CADRE (CS50D, CS50DD) FIG. 27 (E-4) : CS50GD

(1) 41100-02100-13A

FRAME (BLUE)

(1) 41100-02100-185

FRAME (RED)

(1) 41100-02100-189

FRAME (WHITE)

(2) 09250-08005-000

CAP,OD:20
SCREW

(2) 09250-08009-000

SCREW

(3) 41100-02840-000

BRACKET SET, CRANKCASE

(4) 09319-10050-000

BUSH
DISCONTINUED

(5) 09100-10164-000

BOLT 10X152
BOLT

(6) 08319-31108-000

ECROU

(7) 41611-02100-000

GRIP, FRAME HANDLE

(8) 01500-08127-000

VIS
.BOLT, DRAIN

(9) 08321-01087-000

LOCK WASHER
.8MM LOCK WASHER, RH

(10) 08322-01087-000

WASHER
.8MM FLAT WASHER, RH

(11) 43971-02100-13A

GRIP, STAND (BLUE)

(11) 43971-02100-185

GRIP, STAND (RED)

(11) 43971-02100-189

GRIP, STAND (WHITE)

(12) 01500-0816B-000

VIS
BOLT, UPPER

(13) 08321-01087-000

LOCK WASHER
.8MM LOCK WASHER, RH

(14) 08322-01087-000

WASHER
.8MM FLAT WASHER, RH

(15) 95700-02110-000

LOCK SET, HELMET

(16) 02112-05127-000

VIS
SCREW, THROTTLE CABLE

(17) 08321-0105A-000

RONDELLE
LOCK WASHER LOCALLY)

(18) 09250-15010-000

PLUG,15X19X2
DISCONTINUED

	Référence	Désignation	Qté
# 1	41100-02100-13A 411000210013A 411000210013A	FRAME (BLUE)	Non disponible	0,00 €
# 1	41100-02100-185 4110002100185 4110002100185	FRAME (RED)	Non disponible	0,00 €
# 1	41100-02100-189 4110002100189 4110002100189	FRAME (WHITE)	Non disponible	0,00 €
# 2	09250-08005-000 0925008005000 0925008005000	CAP, OD:20 SCREW	3,23 €
# 2	09250-08009-000 0925008009000 0925008009000	SCREW	Non disponible	0,00 €
# 3	41100-02840-000 4110002840000 4110002840000	BRACKET SET, CRANKCASE	Non disponible	0,00 €
# 4	09319-10027-000 09319-10050-000 0931910027000	BUSH DISCONTINUED	17,38 €
# 5	09100-10164-000 0910010164000 0910010164000	BOLT 10X152 BOLT	12,16 €
# 6	08319-31108-000 0831931108000 0831931108000	ECROU	3,25 €
# 7	41611-02100-000 4161102100000 4161102100000	GRIP, FRAME HANDLE	Non disponible	0,00 €
# 8	01107-08128-000 01500-08127-000 0110708128000	VIS .BOLT, DRAIN	3,65 €
# 9	08321-21088-000 08321-01087-000 0832121088000	LOCK WASHER .8MM LOCK WASHER, RH	2,65 €
# 10	08322-11088-000 08322-01087-000 0832211088000	WASHER .8MM FLAT WASHER, RH	2,65 €
# 11	43971-02100-13A 439710210013A 439710210013A	GRIP, STAND (BLUE)	Non disponible	0,00 €
# 11	43971-02100-185 4397102100185 4397102100185	GRIP, STAND (RED)	Non disponible	0,00 €
# 11	43971-02100-189 4397102100189 4397102100189	GRIP, STAND (WHITE)	Non disponible	0,00 €
# 12	01107-08168-000 01500-0816B-000 0110708168000	VIS BOLT, UPPER	3,07 €
# 13	08321-21088-000 08321-01087-000 0832121088000	LOCK WASHER .8MM LOCK WASHER, RH	2,65 €
# 14	08322-11088-000 08322-01087-000 0832211088000	WASHER .8MM FLAT WASHER, RH	2,65 €
# 15	95700-02110-000 9570002110000 9570002110000	LOCK SET, HELMET	Non disponible	0,00 €
# 16	02112-05128-000 02112-05127-000 0211205128000	VIS SCREW, THROTTLE CABLE	2,88 €
# 17	08321-21058-000 08321-0105A-000 0832121058000	RONDELLE LOCK WASHER LOCALLY)	2,65 €
# 18	09250-15007-000 09250-15010-000 0925015007000	PLUG, 15X19X2 DISCONTINUED	2,63 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CADRE (CS50Z, CS50DZ) de votre Suzuki de CS. Nous restons à votre disposition pour toute question.
