SELLE (MODELE Z) *ASTERISK SHOWS EXPORT INSPECTION REQUIRED PARTS.

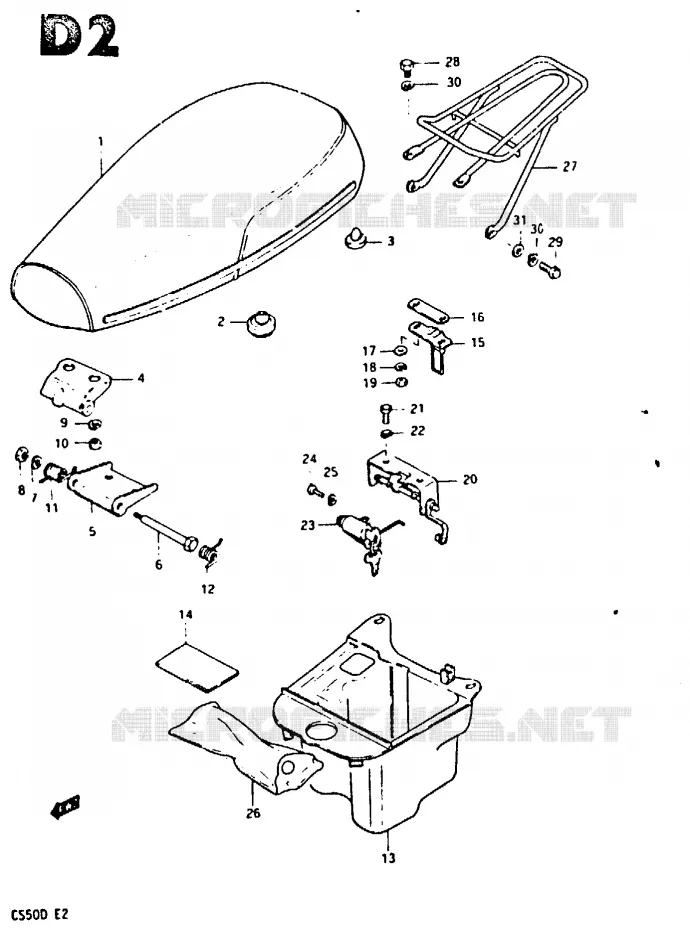

SELLE (MODELE D) POUR SUZUKI CS 50 1982

PROTEGE JAMBES (CS50Z, CS50DZ) FIG. 34 (E-11) : CS50D, CS50DD

(1) 45100-02160-45C

SEAT ASSY (BLACK)

(1) 45100-0217C-45C

SEAT ASSY (BLACK)

(2) 09321-14003-000

CUSHION
CUSHION, CENTER

(3) 09329-10001-000

CUSHION

(4) 45210-02401-000

FERMETURE
SUPPORT

(5) 45285-02100-000

BRACKET, FRONT LOWER

(6) 09111-06001-000

BOLT
BOLT, FRONT

(7) 08321-01067-000

WASHER,LOCK
RONDELLE *

(8) 08310-00067-000

NUT
NUT FIG.42 (H-4) : E16, E18, E22,

(9) 08321-01067-000

WASHER,LOCK
RONDELLE *

(10) 08310-00067-000

NUT
NUT FIG.42 (H-4) : E16, E18, E22,

(11) 45247-02101-000

SPRING

(12) 45248-02101-000

SPRING, LH

(13) 47101-02120-000

COVER, FRAME UPPER

(14) 45255-02100-000

CAOUTCHOUC

(15) 45210-02150-000

STRIKER, SEAT LOCK

(16) 45217-44100-000

CALE
SHIM

(17) 08322-0106A-000

RONDELLE
RONDELLE *

(18) 08321-01067-000

WASHER,LOCK
RONDELLE *

(19) 08310-00067-000

NUT
NUT FIG.42 (H-4) : E16, E18, E22,

(20) 45220-02150-000

PLATE, CLAMP GUIDE

(21) 01500-0510B-000

BOLT
BOLT (5*10)

(22) 08321-0105A-000

RONDELLE
LOCK WASHER LOCALLY)

(23) 45700-02830-000

45700-02830-000
SERRURE DE SELLE AP50S

(24) 02112-05127-000

VIS
SCREW, THROTTLE CABLE

(25) 08321-0105A-000

RONDELLE
LOCK WASHER LOCALLY)

(26) 09800-21080-000

TOOL ASSY
DISCONTINUED

(27) 46300-02140-000

CARRIER, SPORTS

(28) 09100-08259-000

BOLT,8X20
BOLT, UPPER

(29) 01204-08167-000

VIS
BOLT, SIDE

(30) 08321-01087-000

LOCK WASHER
.8MM LOCK WASHER, RH

(31) 08322-01087-000

WASHER
.8MM FLAT WASHER, RH

	Référence	Désignation	Qté
# 1	45100-02160-45C 451000216045C 451000216045C	SEAT ASSY (BLACK)	Non disponible	0,00 €
# 1	45100-0217C-45C 451000217C45C 451000217C45C	SEAT ASSY (BLACK)	Non disponible	0,00 €
# 2	09321-14003-000 0932114003000 0932114003000	CUSHION CUSHION, CENTER	Non disponible	0,00 €
# 3	09329-10001-000 0932910001000 0932910001000	CUSHION	3,05 €
# 4	45210-02400-000 4521002400000	FERMETURE SUPPORT	Non disponible	0,00 €
# 5	45285-02100-000 4528502100000 4528502100000	BRACKET, FRONT LOWER	Non disponible	0,00 €
# 6	09111-06001-000 0911106001000 0911106001000	BOLT BOLT, FRONT	3,01 €
# 7	08321-21068-000 08321-01067-000 0832121068000	WASHER, LOCK RONDELLE *	2,71 €
# 8	08310-11068-000 08310-00067-000 0831011068000	NUT NUT FIG.42 (H-4) : E16, E18, E22,	2,60 €
# 9	08321-21068-000 08321-01067-000 0832121068000	WASHER, LOCK RONDELLE *	2,71 €
# 10	08310-11068-000 08310-00067-000 0831011068000	NUT NUT FIG.42 (H-4) : E16, E18, E22,	2,60 €
# 11	45247-02101-000 4524702101000 4524702101000	SPRING	Non disponible	0,00 €
# 12	45248-02101-000 4524802101000 4524802101000	SPRING, LH	Non disponible	0,00 €
# 13	47101-02120-000 4710102120000 4710102120000	COVER, FRAME UPPER	Non disponible	0,00 €
# 14	45255-02100-000 4525502100000 4525502100000	CAOUTCHOUC	Non disponible	0,00 €
# 15	45210-02150-000 4521002150000 4521002150000	STRIKER, SEAT LOCK	Non disponible	0,00 €
# 16	45217-44100-000 4521744100000 4521744100000	CALE SHIM	Non disponible	0,00 €
# 17	08322-21068-000 08322-0106A-000 0832221068000	RONDELLE RONDELLE *	3,20 €
# 18	08321-21068-000 08321-01067-000 0832121068000	WASHER, LOCK RONDELLE *	2,71 €
# 19	08310-11068-000 08310-00067-000 0831011068000	NUT NUT FIG.42 (H-4) : E16, E18, E22,	2,60 €
# 20	45220-02150-000 4522002150000 4522002150000	PLATE, CLAMP GUIDE	Non disponible	0,00 €
# 21	01104-05108-000 01500-0510B-000 0110405108000	BOLT BOLT (5*10)	2,33 €
# 22	08321-21058-000 08321-0105A-000 0832121058000	RONDELLE LOCK WASHER LOCALLY)	2,65 €
# 23	45700-02150-KEY 4570002150KEY	45700-02830-000 SERRURE DE SELLE AP50S	Non disponible	0,00 €
# 24	02112-05128-000 02112-05127-000 0211205128000	VIS SCREW, THROTTLE CABLE	2,88 €
# 25	08321-21058-000 08321-0105A-000 0832121058000	RONDELLE LOCK WASHER LOCALLY)	2,65 €
# 26	09800-03800-000 09800-21080-000 0980003800000	TOOL ASSY DISCONTINUED	13,79 €
# 27	46300-02140-000 4630002140000 4630002140000	CARRIER, SPORTS	Non disponible	0,00 €
# 28	09100-08198-000 09100-08259-000 0910008198000	BOLT, 8X20 BOLT, UPPER	2,06 €
# 29	01204-08167-000 0120408167000 0120408167000	VIS BOLT, SIDE	2,33 €
# 30	08321-21088-000 08321-01087-000 0832121088000	LOCK WASHER .8MM LOCK WASHER, RH	2,65 €
# 31	08322-11088-000 08322-01087-000 0832211088000	WASHER .8MM FLAT WASHER, RH	2,65 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au SELLE (MODELE D) de votre Suzuki de CS. Nous restons à votre disposition pour toute question.
