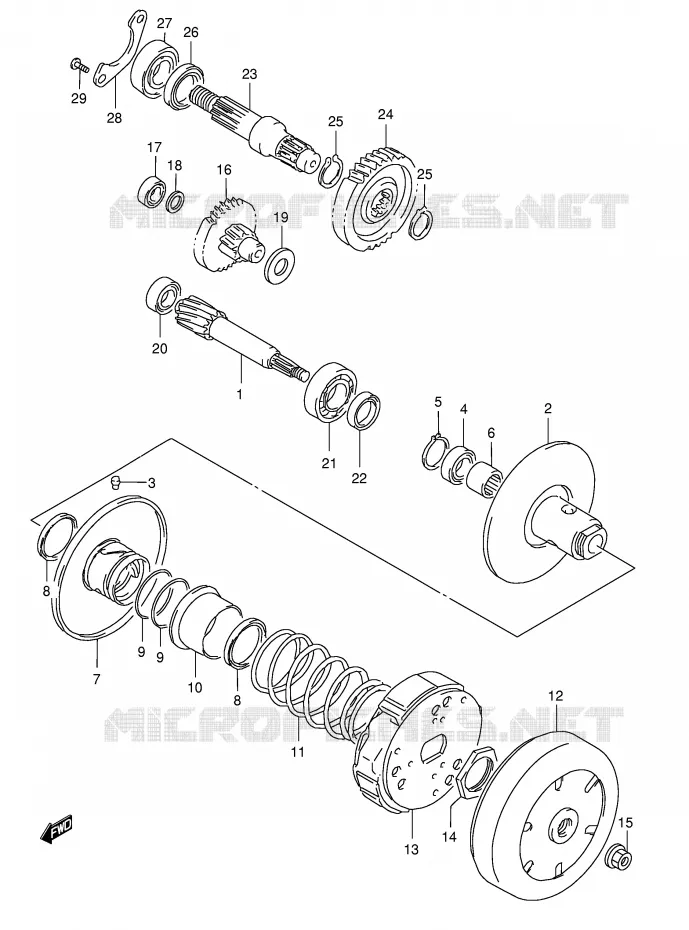

TRANSMISSION (2)(MODELE P:F.NO.100296~ / MODELE R) REFER TO FIG.11D(C-7) FOR MODEL T

TRANSMISSION (2) POUR SUZUKI AE 50 1993

KICK

(1) 24131-36C02-000

ARBRE

(2) 21210-04C10-000

FIXED DRIVEN FACE
FACE, FIXED DRIVEN

(3) 09201-05007-000

PIECE
PIN 16X10

(4) 09262-12018-000

ROULEMENT 12X24X6
BEARING, FIXED LH

(5) 08331-41249-000

CIRCLIP

(6) 09263-17042-000

BEARING
BEARING, FIXED RH

(7) 21240-04C10-000

FLASQUE
FACE, MOVABLE DRIVEN

(8) 09284-34002-000

SEAL,OIL,34X39X3
OIL SEAL (34X39X3)

(8) 09284-34002-000

SEAL,OIL,34X39X3
OIL SEAL (34X39X3)

(9) 09280-41005-000

O RING
O RING (D:4.6,ID:41.9)

(9) 09280-41005-000

O RING
O RING (D:4.6,ID:41.9)

(10) 21471-03A11-000

DISQUE
SEAT, MOVABLE DRIVEN TACE

(11) 21243-25E00-000

SPRING,MOVABLE DRIVEN
SPRING AY50/K3-

(12) 21220-04C21-000

PIGNON
HOUSING, CLUTCH

(13) 21501-29C10-000

EMBRAYAGE PRIMAIRE
CLUTCH ASSY, SHOE

(14) 09140-28004-000

ECROU
NUT

(15) 08316-1010B-000

ECROU
NUT

(16) 24150-29C25-000

ARBRE
SHAFT, IDLE

(17) 08113-6201B-000

BEARING

(18) 09181-12167-000

SHIM,12X20X1.0
WASHER, IDLE SHAFT

(19) 08211-16251-000

WASHER,THRUST
WASHER, IDLE SHAFT

(20) 08113-6201B-000

BEARING

(21) 08113-63030-000

BALL BEARING KOYO
BEARING

(22) 09283-17023-000

OIL SEAL,17X28X5.5
JOINT

(23) 24141-36C01-000

ARBRE

(24) 24371-29C01-000

GEAR,KICK STARTER IDLE,NT:26
PIGNON AN650

(25) 08331-31229-000

CIRCLIP

(25) 08331-31229-000

CIRCLIP

(25) 08331-31229-000

CIRCLIP
CIRCLIP

(25) 08331-31229-000

CIRCLIP
CIRCLIP

(26) 09283-27010-000

OIL SEAL (27X40X6)

(27) 08130-62047-000

BALL BEARING
BEARING, AXLE RH

(28) 24751-07900-000

PLAQUE
RETAINER, AXLE BEARING

(29) 02112-0616A-000

VIS
SCREW

	Référence	Désignation	Qté
# 1	24131-36C01-000 24131-36C02-000 2413136C01000	ARBRE	87,13 €
# 2	21210-04C10-000 2121004C10000 2121004C10000	FIXED DRIVEN FACE FACE, FIXED DRIVEN	79,93 €
# 3	09201-05007-000 0920105007000 0920105007000	PIECE PIN 16X10	3,77 €
# 4	09262-12018-000 0926212018000 0926212018000	ROULEMENT 12X24X6 BEARING, FIXED LH	25,56 €
# 5	08331-41246-000 08331-41249-000 0833141246000	CIRCLIP	3,18 €
# 6	09263-17042-000 0926317042000 0926317042000	BEARING BEARING, FIXED RH	36,96 €
# 7	21240-04C10-000 2124004C10000 2124004C10000	FLASQUE FACE, MOVABLE DRIVEN	84,20 €
# 8	09284-34002-000 0928434002000 0928434002000	SEAL, OIL, 34X39X3 OIL SEAL (34X39X3)	9,05 €
# 9	09280-41005-000 0928041005000 0928041005000	O RING O RING (D:4.6, ID:41.9)	2,66 €
# 10	21471-03A03-000 21471-03A11-000 2147103A03000	DISQUE SEAT, MOVABLE DRIVEN TACE	8,22 €
# 11	21243-25E00-000 2124325E00000 2124325E00000	SPRING, MOVABLE DRIVEN SPRING AY50/K3-	29,09 €
# 12	21220-04C20-000 21220-04C21-000 2122004C20000	PIGNON HOUSING, CLUTCH	80,71 €
# 13	21501-39C00-000 21501-29C10-000 2150139C00000	EMBRAYAGE PRIMAIRE CLUTCH ASSY, SHOE	147,49 €
# 14	09140-28004-000 0914028004000 0914028004000	ECROU NUT	9,73 €
# 15	08316-10103-000 08316-1010B-000 0831610103000	ECROU NUT	3,79 €
# 16	24150-29C24-000 2415029C24000	ARBRE SHAFT, IDLE	Non disponible	0,00 €
# 17	08113-62017-000 08113-6201B-000 0811362017000	BEARING	13,68 €
# 18	08211-12201-000 09181-12167-000 0821112201000	SHIM, 12X20X1.0 WASHER, IDLE SHAFT	3,23 €
# 19	08211-16251-000 0821116251000 0821116251000	WASHER, THRUST WASHER, IDLE SHAFT	2,66 €
# 20	08113-62017-000 08113-6201B-000 0811362017000	BEARING	13,68 €
# 21	08113-63030-000 0811363030000 0811363030000	BALL BEARING KOYO BEARING	29,35 €
# 22	09283-17023-000 0928317023000 0928317023000	OIL SEAL, 17X28X5.5 JOINT	8,83 €
# 23	24141-36C01-000 2414136C01000 2414136C01000	ARBRE	100,20 €
# 24	24371-29C00-000 2437129C00000	GEAR, KICK STARTER IDLE, NT:26 PIGNON AN650	Non disponible	0,00 €
# 25	08331-31226-000 08331-31229-000 0833131226000	CIRCLIP	2,90 €
# 26	09283-27010-000 0928327010000 0928327010000	OIL SEAL (27X40X6)	10,22 €
# 27	08130-62047-000 0813062047000 0813062047000	BALL BEARING BEARING, AXLE RH	38,59 €
# 28	24751-07900-000 2475107900000 2475107900000	PLAQUE RETAINER, AXLE BEARING	5,63 €
# 29	02112-06163-000 02112-0616A-000 0211206163000	VIS SCREW	2,10 €
