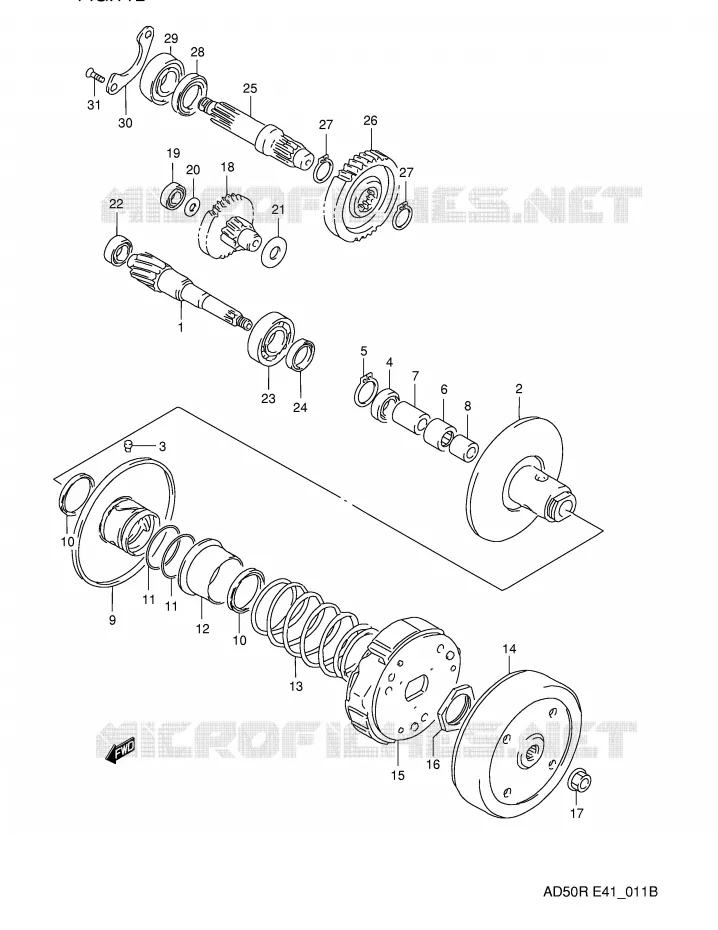

TRANSMISSION (2) (E6,E41:E.NO.240955~,P9,E94) REFER TO FIG.11B(D-7) FOR MODEL R

TRANSMISSION (2) POUR SUZUKI AD 50 1994

KICK

(1) 24131-40D10-000

SHAFT, DRIVE (NT:14)

(2) 21210-41D12-000

FLASQUE
FACE, FIXED DRIVEN

(3) 09201-05007-000

PIECE
PIN 16X10

(4) 09262-15028-000

BEARING
BALL BEARING 15X28X7

(5) 08331-41289-000

CIRCLIP

(6) 09263-17042-000

BEARING
BEARING (17X25X16.7)

(7) 21213-41D03-000

ENTRETOISE
SPACER, FIXED DRIVEN FACE

(8) 09180-12129-000

SPACER,12X17X19

(9) 21240-09E10-000

FACE, MOVABLE DRIVEN

(10) 09284-34002-000

SEAL,OIL,34X39X3
OIL SEAL (34X39X3)

(10) 09284-34002-000

SEAL,OIL,34X39X3
OIL SEAL (34X39X3)

(11) 09280-41005-000

O RING
O RING (D:4.6,ID:41.9)

(11) 09280-41005-000

O RING
O RING (D:4.6,ID:41.9)

(12) 21471-03A11-000

DISQUE
SHEET, MOVABLE DRIVEN FACE

(13) 09440-52007-000

SPRING,MOVABLE DRIVEN
SPRING

(14) 21220-41D02-000

CLOCHE
HOUSING, CLUTCH

(15) 21501-29C40-000

CLUTCH ASSY, SHOE

(16) 09140-28004-000

ECROU
NUT

(17) 08316-1010B-000

ECROU
NUT

(18) 24150-29C25-000

ARBRE
SHAFT, IDLE (NT:38/11)

(19) 08113-6201B-000

BEARING

(20) 09181-12167-000

SHIM,12X20X1.0
THRUST WASHER

(21) 08211-16251-000

WASHER,THRUST
THRUST WASHER

(22) 08113-6201B-000

BEARING
BALL BEARING 12X32X10

(23) 09262-20121-000

BEARING (20X47X14)

(24) 09283-20073-000

SEAL,20X28X5

(25) 24141-36C01-000

ARBRE

(26) 24371-29C01-000

GEAR,KICK STARTER IDLE,NT:26
PIGNON NT:64 AP50/V- P34

(27) 08331-31229-000

CIRCLIP

(27) 08331-31229-000

CIRCLIP

(27) 08331-31229-000

CIRCLIP
CIRCLIP

(27) 08331-31229-000

CIRCLIP
CIRCLIP

(28) 09283-27010-000

OIL SEAL (27X40X6)

(29) 08130-62047-000

BALL BEARING
BEARING

(30) 24751-07900-000

PLAQUE

(31) 02122-0616B-000

VIS
SCREW

	Référence	Désignation	Qté
# 1	24131-40D10-000 2413140D10000 2413140D10000	SHAFT, DRIVE (NT:14)	Non disponible	0,00 €
# 2	21210-41D10-000 21210-41D12-000 2121041D10000	FLASQUE FACE, FIXED DRIVEN	81,23 €
# 3	09201-05007-000 0920105007000 0920105007000	PIECE PIN 16X10	3,77 €
# 4	09262-15028-000 0926215028000 0926215028000	BEARING BALL BEARING 15X28X7	43,88 €
# 5	08331-41286-000 08331-41289-000 0833141286000	CIRCLIP	3,08 €
# 6	09263-17042-000 0926317042000 0926317042000	BEARING BEARING (17X25X16.7)	36,96 €
# 7	21213-41D02-000 21213-41D03-000 2121341D02000	ENTRETOISE SPACER, FIXED DRIVEN FACE	11,77 €
# 8	09180-12129-000 0918012129000 0918012129000	SPACER, 12X17X19	18,72 €
# 9	21240-09E10-000 2124009E10000 2124009E10000	FACE, MOVABLE DRIVEN	Non disponible	0,00 €
# 10	09284-34002-000 0928434002000 0928434002000	SEAL, OIL, 34X39X3 OIL SEAL (34X39X3)	9,05 €
# 11	09280-41005-000 0928041005000 0928041005000	O RING O RING (D:4.6, ID:41.9)	2,66 €
# 12	21471-03A02-000 21471-03A11-000 2147103A02000	DISQUE SHEET, MOVABLE DRIVEN FACE	8,22 €
# 13	09440-52007-000 0944052007000 0944052007000	SPRING, MOVABLE DRIVEN SPRING	34,22 €
# 14	21220-41D00-000 21220-41D02-000 2122041D00000	CLOCHE HOUSING, CLUTCH	78,89 €
# 15	21501-29C40-000 2150129C40000 2150129C40000	CLUTCH ASSY, SHOE	Non disponible	0,00 €
# 16	09140-28004-000 0914028004000 0914028004000	ECROU NUT	9,73 €
# 17	08316-16103-000 08316-1010B-000 0831616103000	ECROU NUT	3,79 €
# 18	24150-29C23-000 2415029C23000	ARBRE SHAFT, IDLE (NT:38/11)	Non disponible	0,00 €
# 19	08113-62017-000 08113-6201B-000 0811362017000	BEARING	13,68 €
# 20	08211-12201-000 09181-12167-000 0821112201000	SHIM, 12X20X1.0 THRUST WASHER	3,23 €
# 21	08211-16251-000 0821116251000 0821116251000	WASHER, THRUST THRUST WASHER	2,66 €
# 22	08113-62017-000 08113-6201B-000 0811362017000	BEARING BALL BEARING 12X32X10	13,68 €
# 23	09262-20069-000 09262-20121-000 0926220069000	BEARING (20X47X14)	44,81 €
# 24	09283-20052-000 09283-20073-000 0928320052000	SEAL, 20X28X5	8,22 €
# 25	24141-36C01-000 2414136C01000 2414136C01000	ARBRE	100,20 €
# 26	24371-29C00-000 2437129C00000	GEAR, KICK STARTER IDLE, NT:26 PIGNON NT:64 AP50/V- P34	Non disponible	0,00 €
# 27	08331-31226-000 08331-31229-000 0833131226000	CIRCLIP	2,90 €
# 28	09283-27010-000 0928327010000 0928327010000	OIL SEAL (27X40X6)	10,22 €
# 29	08130-62047-000 0813062047000 0813062047000	BALL BEARING BEARING	38,59 €
# 30	24751-07900-000 2475107900000 2475107900000	PLAQUE	5,63 €
# 31	02122-06163-000 02122-0616B-000 0212206163000	VIS SCREW	2,65 €
