Cylindrée

Modèle

Année

Finition

Catalogue pièces

Vue éclatée

PARTIE ELECTRIQUE

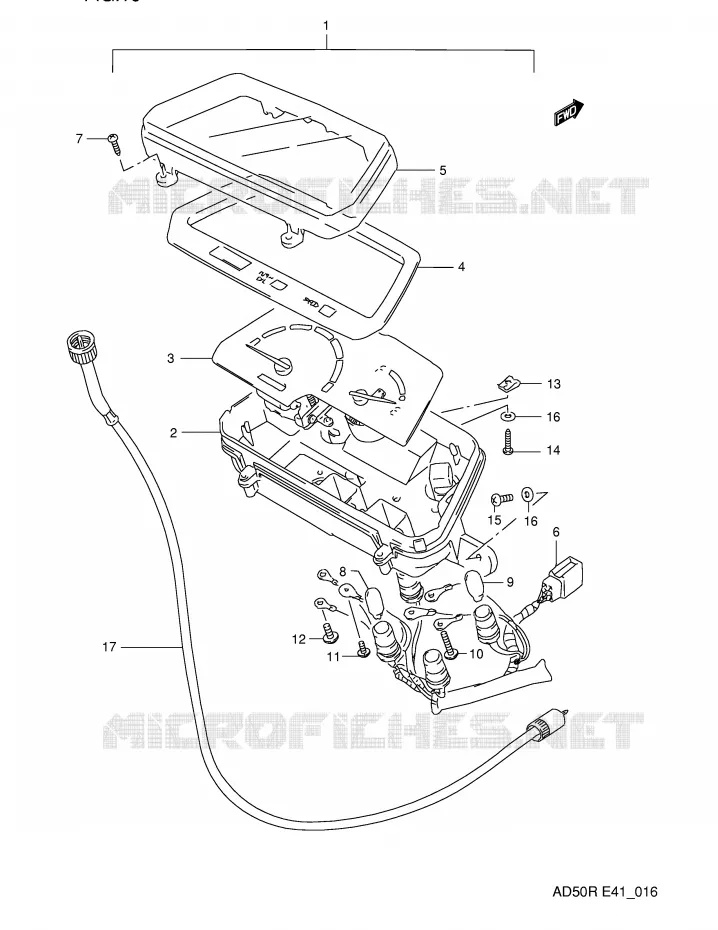

COMPTEUR (E41) POUR SUZUKI AD 50 1990

COMPTEUR (E6) REFER TO FIG.16B(E-7) FOR P9,E94

(1) 34100-29C10-000

SPEEDOMETER ASSY (KILO)

(1) 34100-29C60-000

SPEEDOMETER ASSY (KILO)

(2) 34111-29C00-000

BOITIER

(3) 34120-29C10-000

METER, SPEED

(3) 34120-29C60-000

METER, SPEED

(4) 34125-29C10-000

PANAL, METER

(4) 34125-29C50-000

PANEL, METER

(5) 34150-10B00-000

HOOD, METER

(6) 34173-10B00-000

FAISCEAU

(7) 34383-10B00-000

SCREW

(8) 09471-12082-000

BULB
BULB (12V,3.4W)

(9) 09471-12077-000

BULB,12V1.7W(STANLEY,WB121)
BULB (12V,1.7W)

(10) 34383-09400-000

VIS
SCREW

(11) 02112-3310B-000

VIS
.SCREW

(12) 02112-7410B-000

VIS
.SCREW

(13) 09148-04020-000

NUT

(14) 03212-04169-000

VIS
SCREW

(15) 03511-0416A-000

VIS
SCREW

(15) 03211-14163-000

SCREW

(16) 08322-0104A-000

RONDELLE
.WASHER

(16) 08322-0104A-000

RONDELLE
.WASHER

(16) 08322-0104A-000

RONDELLE
.WASHER
RONDELLE

(16) 08322-0104A-000

RONDELLE
.WASHER
RONDELLE

(17) 34910-29C04-000

CABLE ASSY,SPEED
CABLE ASSY, SPEEDOMETER

	Référence	Désignation	Qté
# 1	34100-29C10-000 3410029C10000 3410029C10000	SPEEDOMETER ASSY (KILO)	Non disponible	0,00 €
# 1	34100-29C60-000 3410029C60000 3410029C60000	SPEEDOMETER ASSY (KILO)	Non disponible	0,00 €
# 2	34111-29C00-000 3411129C00000 3411129C00000	BOITIER	Non disponible	0,00 €
# 3	34120-29C10-000 3412029C10000 3412029C10000	METER, SPEED	Non disponible	0,00 €
# 3	34120-29C60-000 3412029C60000 3412029C60000	METER, SPEED	Non disponible	0,00 €
# 4	34125-29C10-000 3412529C10000 3412529C10000	PANAL, METER	Non disponible	0,00 €
# 4	34125-29C50-000 3412529C50000 3412529C50000	PANEL, METER	Non disponible	0,00 €
# 5	34150-10B00-000 3415010B00000 3415010B00000	HOOD, METER	Non disponible	0,00 €
# 6	34173-10B00-000 3417310B00000 3417310B00000	FAISCEAU	Non disponible	0,00 €
# 7	34383-10B00-000 3438310B00000 3438310B00000	SCREW	Non disponible	0,00 €
# 8	09471-12028-000 09471-12082-000 0947112028000	BULB BULB (12V, 3.4W)	5,84 €
# 9	09471-12077-000 0947112077000 0947112077000	BULB, 12V1.7W(STANLEY, WB121) BULB (12V, 1.7W)	1,92 €
# 10	34383-09400-000 3438309400000 3438309400000	VIS SCREW	3,49 €
# 11	02112-33106-000 02112-3310B-000 0211233106000	VIS .SCREW	2,64 €
# 12	02112-74108-000 02112-7410B-000 0211274108000	VIS .SCREW	3,00 €
# 13	09148-04020-000 0914804020000 0914804020000	NUT	2,06 €
# 14	03212-04169-000 0321204169000 0321204169000	VIS SCREW	1,67 €
# 15	03511-04166-000 03511-0416A-000 0351104166000	VIS SCREW	2,09 €
# 15	03211-14163-000 0321114163000 0321114163000	SCREW	Non disponible	0,00 €
# 16	08322-21046-000 08322-0104A-000 0832221046000	RONDELLE .WASHER	3,82 €
# 17	34910-29C03-000 34910-29C04-000 3491029C03000	CABLE ASSY, SPEED CABLE ASSY, SPEEDOMETER	55,38 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Lors de l'ajout d'une pièce au panier, faites attention à bien commander la quantité souhaitée. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Nos pièces sont neuves et d'origine Suzuki, pour vous garantir des composants durables de qualité. En cas de problème, n'hésitez pas à nous contacter.
