GARDE BOUE ARRIERE

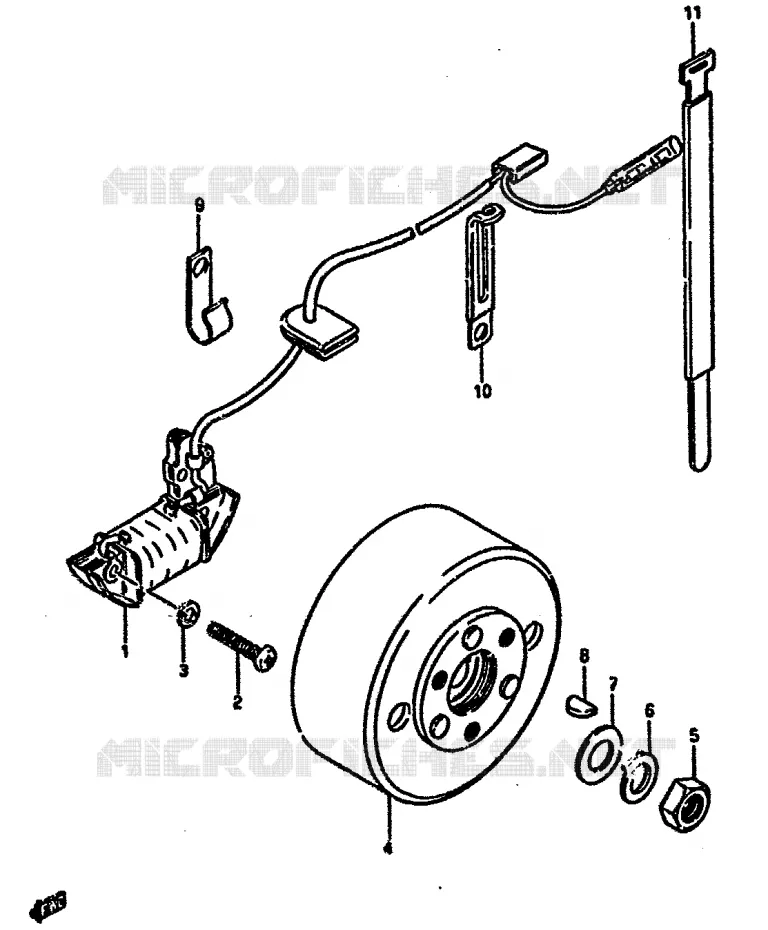

ALLUMAGE ROTOR - STATOR POUR SUZUKI MINIQUAD-SPORT 50 1987

PARTIE ELECTRIQUE

ALLUMAGE ROTOR STATOR pour Suzuki MINIQUAD-SPORT 50 1987
1
(1)  32101-04432-000
STATOR
DISCONTINUED
2
(2)  02112-0425B-000
VIS
.SCREW
3
(3)  08321-0104A-000
RONDELLE
..LOCK WASHER
4
(4)  32102-04430-000
ROTOR
5
(5)  08310-00107-000
.NUT
6
(6)  08321-01107-000
LOCK WASHER
7
(7)  08322-01107-000
WASHER
WASHER REFER TO FIG.57A(H-12) FOR MOD REFER TO FIG.57B(H-13) FOR MOD
8
(8)  08341-31039-000
KEY 3MM
KEY
9
(9)  09403-05303-000
CLAMP
10
(10)  09404-06039-000
CLAMP,L:65
MAG LEAD WIRE CLAMP (L:50)
11
(11)  09407-18302-000
CLAMP
CLAMP (L:180)
Référence Désignation Prix Unitaire TTC Qté
# 1

32101-04430-000

32101-04432-000
 3210104430000
STATOR
DISCONTINUED
# 2

02112-04258-000

02112-0425B-000
 0211204258000
VIS
.SCREW
# 3

08321-21047-000

08321-0104A-000
 0832121047000
RONDELLE
..LOCK WASHER
# 4

32102-04430-000
3210204430000

3210204430000
ROTOR
# 5

08310-11108-000

08310-00107-000
 0831011108000
.NUT
# 6

08321-21107-000

08321-01107-000
 0832121107000
LOCK WASHER
# 7

08322-21108-000

08322-01107-000
 0832221108000
WASHER
WASHER REFER TO FIG.57A(H-12) FOR MOD REFER TO FIG.57B(H-13) FOR MOD
# 8

08341-31039-000
0834131039000

0834131039000
KEY 3MM
KEY
# 9

09403-05303-000
0940305303000

0940305303000
CLAMP
Non disponible
# 10

09404-06401-000

09404-06039-000
 0940406401000
CLAMP, L:65
MAG LEAD WIRE CLAMP (L:50)
# 11

09407-18301-000

09407-18302-000
 0940718301000
CLAMP
CLAMP (L:180)
