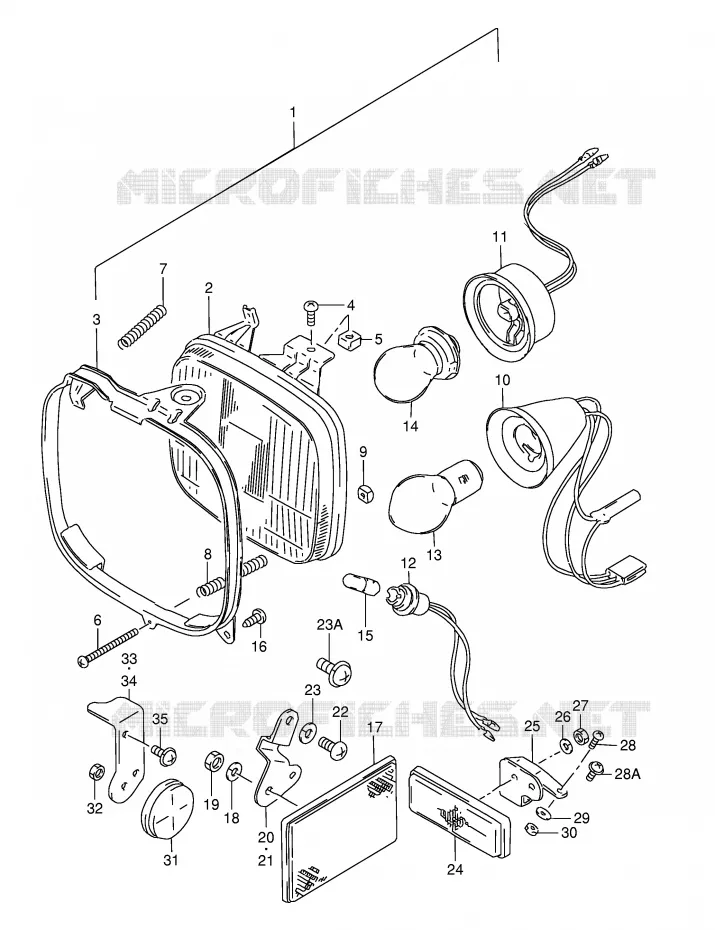

PHARE POUR SUZUKI TS-X 50 1991

CLIGNOTANTS REFER TO FIG.17A(D-9) FOR E22

(1) 35100-13680-999

OPTIQUE COMPLET
HAADLAMP ASSY

(1) 35100-13691-999

HEADLAMP ASSY
PHARE COMPLET

(2) 35121-13680-000

OPTIQUE NU
OPTIQUE AV

(2) 35121-13690-000

LAMP UNIT
OPTIQUE AV

(3) 35130-13610-000

REDUCTEUR
RING, MOUNTING

(4) 02112-0512A-000

VIS
SCREW M5X.08X12

(5) 35135-45900-000

ECROU
NUT

(6) 09125-04020-000

VIS
SCREW,4X50

(7) 35154-13610-000

RESSORT
SPRING, UPPER

(8) 35154-31300-000

RESSORT
SPRING, LOWER

(9) 35135-45600-000

CERCLE
NUT

(10) 35171-46A50-000

SOCKET,HEAD LAMP
FAISCEAU

(11) 35171-02180-000

PORTE LAMPE
FAISCEAU

(12) 36118-44B00-000

PORTE LAMPE
FAISCEAU

(13) 09471-12020-000

BULB (12V,35/35W)

(14) 997SO-12090-000

BULB AP AY UX
BULB (12V,15W)

(15) 09471-12063-000

BULB (12V,4W)

(16) 13765-48GV0-000

VIS
SCREW

(17) 35950-14A50-000

REFLEX REFLECTOR, FRONT SIDE

(17) 35950-26941-000

CATADIOPTRE
REFLEX REFLECTOR, FRONT SIDE

(18) 08321-0105A-000

RONDELLE
LOCK WASHER

(19) 08310-0005B-000

FREIN
NUT

(20) 35956-13600-000

SUPPORT
BRACKET, RH

(20) 35956-26900-000

BRACKET, RH

(21) 35957-13600-000

SUPPORT

(21) 35957-26900-000

SUPPORT

(22) 02142-0510A-000

VIS
SCREW

(23) 08321-0105A-000

RONDELLE
LOCK WASHER

(23A) 02112-3510B-000

VIS
SCREW

(24) 35960-13700-000

CATADIOPTRE

(25) 35966-13700-000

BRACKET, FRONT REFLECTOR

(26) 08321-0105A-000

RONDELLE
WASHER,LOCK

(27) 08310-0005B-000

FREIN
NUT

(27) 08310-00057-000

NUT

(28) 02112-0512A-000

VIS
.SCREW, CAP

(28A) 02112-3510B-000

VIS
SCREW, BRACKET

(29) 09160-05037-000

WASHER,5.5X16X1.20
WASHER (5.5X16X1.2)

(30) 08310-0005B-000

FREIN
NUT

(31) 35950-14A00-000

CATADIOPTRE
REFLEX REFLECTOR, FRONT SIDE

(32) 08310-0005B-000

FREIN
NUT

(33) 35956-13600-000

SUPPORT
BRACKET, RH

(34) 35957-13600-000

SUPPORT

(35) 02112-3510B-000

VIS
SCREW

(35) 02162-0510A-000

VIS
SCREW

	Référence	Désignation	Qté
# 1	35100-13680-999 3510013680999 3510013680999	OPTIQUE COMPLET HAADLAMP ASSY	Non disponible	0,00 €
# 1	35100-13691-999 3510013691999 3510013691999	HEADLAMP ASSY PHARE COMPLET	Non disponible	0,00 €
# 2	35121-13680-000 3512113680000 3512113680000	OPTIQUE NU OPTIQUE AV	Non disponible	0,00 €
# 2	35121-13690-000 3512113690000 3512113690000	LAMP UNIT OPTIQUE AV	Non disponible	0,00 €
# 3	35130-13610-000 3513013610000 3513013610000	REDUCTEUR RING, MOUNTING	Non disponible	0,00 €
# 4	02112-05126-000 0211205126000	VIS SCREW M5X.08X12	Non disponible	0,00 €
# 5	35135-45900-000 3513545900000 3513545900000	ECROU NUT	4,22 €
# 6	09125-04020-000 0912504020000 0912504020000	VIS SCREW, 4X50	3,04 €
# 7	35154-13610-000 3515413610000 3515413610000	RESSORT SPRING, UPPER	Non disponible	0,00 €
# 8	35154-31300-000 3515431300000 3515431300000	RESSORT SPRING, LOWER	5,41 €
# 9	35135-45600-000 3513545600000 3513545600000	CERCLE NUT	4,72 €
# 10	35171-46A50-000 3517146A50000 3517146A50000	SOCKET, HEAD LAMP FAISCEAU	21,82 €
# 11	35171-02180-000 3517102180000 3517102180000	PORTE LAMPE FAISCEAU	Non disponible	0,00 €
# 12	36118-44B00-000 3611844B00000 3611844B00000	PORTE LAMPE FAISCEAU	Non disponible	0,00 €
# 13	09471-12020-000 0947112020000 0947112020000	BULB (12V, 35/35W)	24,32 €
# 14	09471-12090-000 997SO-12090-000 0947112090000	BULB AP AY UX BULB (12V, 15W)	3,13 €
# 15	09471-12063-000 0947112063000 0947112063000	BULB (12V, 4W)	4,56 €
# 16	03212-05163-000 13765-48GV0-000 0321205163000	VIS SCREW	8,15 €
# 17	35950-14A50-000 3595014A50000 3595014A50000	REFLEX REFLECTOR, FRONT SIDE	Non disponible	0,00 €
# 17	35950-26941-000 3595026941000 3595026941000	CATADIOPTRE REFLEX REFLECTOR, FRONT SIDE	Non disponible	0,00 €
# 18	08321-01053-000 08321-0105A-000 0832101053000	RONDELLE LOCK WASHER	2,81 €
# 19	08310-00053-000 08310-0005B-000 0831000053000	FREIN NUT	2,90 €
# 20	35956-13600-000 3595613600000 3595613600000	SUPPORT BRACKET, RH	Non disponible	0,00 €
# 20	35956-26900-000 3595626900000 3595626900000	BRACKET, RH	Non disponible	0,00 €
# 21	35957-13600-000 3595713600000 3595713600000	SUPPORT	Non disponible	0,00 €
# 21	35957-26900-000 3595726900000 3595726900000	SUPPORT	Non disponible	0,00 €
# 22	02142-05103-000 02142-0510A-000 0214205103000	VIS SCREW	1,78 €
# 23	08321-01053-000 08321-0105A-000 0832101053000	RONDELLE LOCK WASHER	2,81 €
# 23A	02112-35103-000 02112-3510B-000 0211235103000	VIS SCREW	3,30 €
# 24	35960-13700-000 3596013700000 3596013700000	CATADIOPTRE	Non disponible	0,00 €
# 25	35966-13700-000 3596613700000 3596613700000	BRACKET, FRONT REFLECTOR	Non disponible	0,00 €
# 26	08321-01057-000 08321-0105A-000 0832101057000	RONDELLE WASHER, LOCK	2,81 €
# 27	08310-00053-000 08310-0005B-000 0831000053000	FREIN NUT	2,90 €
# 27	08310-00057-000 0831000057000 0831000057000	NUT	2,30 €
# 28A	02112-35103-000 02112-3510B-000 0211235103000	VIS SCREW, BRACKET	3,30 €
# 28	02112-05125-000 0211205125000	VIS .SCREW, CAP	Non disponible	0,00 €
# 29	09160-05037-000 0916005037000 0916005037000	WASHER, 5.5X16X1.20 WASHER (5.5X16X1.2)	2,21 €
# 30	08310-00053-000 08310-0005B-000 0831000053000	FREIN NUT	2,90 €
# 31	35950-14A00-000 3595014A00000 3595014A00000	CATADIOPTRE REFLEX REFLECTOR, FRONT SIDE	21,13 €
# 32	08310-00053-000 08310-0005B-000 0831000053000	FREIN NUT	2,90 €
# 33	35956-13600-000 3595613600000 3595613600000	SUPPORT BRACKET, RH	Non disponible	0,00 €
# 34	35957-13600-000 3595713600000 3595713600000	SUPPORT	Non disponible	0,00 €
# 35	02112-35103-000 02112-3510B-000 0211235103000	VIS SCREW	3,30 €
# 35	02162-05103-000 02162-0510A-000 0216205103000	VIS SCREW	2,41 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au PHARE de votre Suzuki de TS-X. Nous restons à votre disposition pour toute question.
