VILEBREQUIN

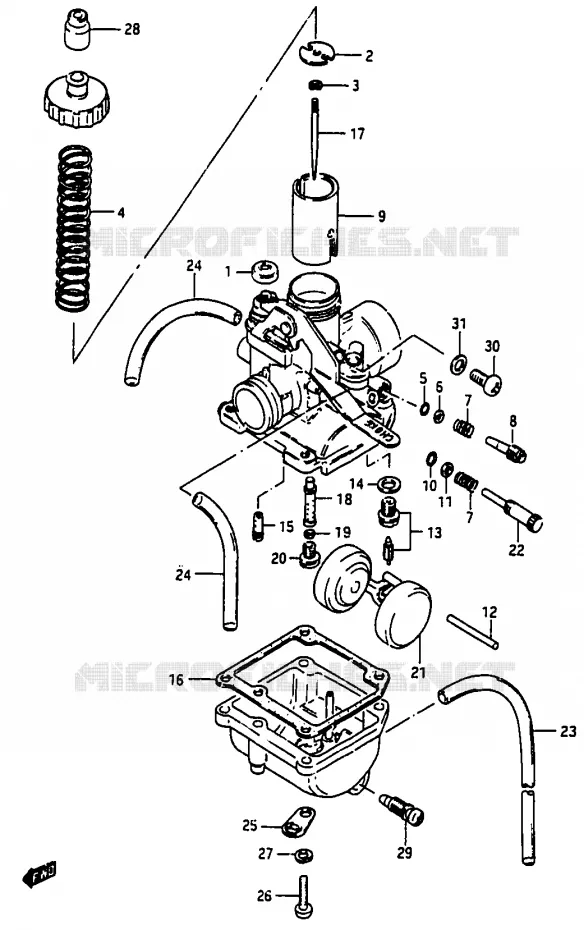

CARBURATEUR POUR SUZUKI AUTRES-MODELES 50 1991

FILTRE A AIR

(1) 13682-98010-000

RUBBER,THROTTLE VALVE CAP
CAP

(2) 13581-36212-000

SIEGE DE RESSORT
WASHER,THRUST

(3) 13394-40D00-000

.CLIP, NEEDLE

(4) 13573-04700-000

RESSORT
SPRING

(5) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(6) 13291-29900-000

RONDELLE
WASHER

(7) 13268-35010-000

RESSORT
SPRING

(8) 13269-29900-000

VIS

(9) 13551-04700-000

SOUPAPE
THROTTLE VALVE (CA:2.5)

(10) 13295-33010-000

JOINT
O RING

(11) 13291-35010-000

RONDELLE
WASHER

(12) 13254-01010-000

PIN,FLOAT
PIN 16X10

(13) 13370-43011-000

POINTEAU

(14) 13392-01010-000

GASKET,NEEDLE VALVE
WASHER

(15) 09492-17006-000

JET,PILOT,17.5

(16) 13251-03410-000

JOINT
WASHER

(17) 13383-04700-000

NEEDLE,JET
NEEDLE, JET (3FL17-3)

(18) 09494-00510-000

JET,NEEDLE SF

(18) 09494-00611-000

JET,NEEDLE SF

(19) 13386-04700-000

JOINT
WASHER

(20) 09491-77005-000

JET,MAIN
JET,MAIN,77.5

(21) 13250-04700-000

FLOTTEUR

(22) 13267-29A00-000

VIS
ADJUSTER, THROTTLE VALVE

(23) 13684-40A00-000

HOSE(3X5X65O)
HOSE, OVER FLOW (3X5X650)

(24) 09352-30504-600

HOSE
.HOSE, OVER FLOW (3X5X300->200)

(25) 13693-30010-000

PLAQUETTE
WASHER,THRUST

(26) 02112-0416A-000

VIS
SCREW

(27) 08321-0104A-000

RONDELLE
LOCK WASHER

(28) 13681-04011-000

CHAPEAU
CAP

(29) 13247-02340-000

BOUCHON
SCREW, DRAIN

(30) 02112-0506B-000

VIS
SCREW

(31) 13523-46110-000

GASKET,DRAIN PLUG
WASHER

99x

(99x) 13200-04730-000

CARBURATEUR
CABURETOR ASSY

	Référence	Désignation	Qté
# 1	13682-98010-000 1368298010000 1368298010000	RUBBER, THROTTLE VALVE CAP CAP	4,21 €
# 2	13581-36212-000 1358136212000 1358136212000	SIEGE DE RESSORT WASHER, THRUST	8,42 €
# 3	13394-12110-000 13394-40D00-000 1339412110000	.CLIP, NEEDLE	6,60 €
# 4	13573-04700-000 1357304700000 1357304700000	RESSORT SPRING	Non disponible	0,00 €
# 5	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	4,24 €
# 6	13291-29900-000 1329129900000 1329129900000	RONDELLE WASHER	2,57 €
# 7	13268-35010-000 1326835010000 1326835010000	RESSORT SPRING	6,98 €
# 8	13269-29900-000 1326929900000 1326929900000	VIS	12,91 €
# 9	13551-04700-000 1355104700000 1355104700000	SOUPAPE THROTTLE VALVE (CA:2.5)	Non disponible	0,00 €
# 10	13295-33010-000 1329533010000 1329533010000	JOINT O RING	6,98 €
# 11	13291-35010-000 1329135010000 1329135010000	RONDELLE WASHER	5,63 €
# 12	13254-01010-000 1325401010000 1325401010000	PIN, FLOAT PIN 16X10	5,76 €
# 13	13370-43011-000 1337043011000 1337043011000	POINTEAU	60,73 €
# 14	13392-01010-000 1339201010000 1339201010000	GASKET, NEEDLE VALVE WASHER	2,75 €
# 15	09492-17006-000 0949217006000 0949217006000	JET, PILOT, 17.5	12,41 €
# 16	13251-23010-000 13251-03410-000 1325123010000	JOINT WASHER	8,58 €
# 17	13383-04700-000 1338304700000 1338304700000	NEEDLE, JET NEEDLE, JET (3FL17-3)	17,81 €
# 18	09494-00510-000 0949400510000 0949400510000	JET, NEEDLE SF	Non disponible	0,00 €
# 18	09494-00611-000 0949400611000 0949400611000	JET, NEEDLE SF	Non disponible	0,00 €
# 19	13386-04700-000 1338604700000 1338604700000	JOINT WASHER	4,15 €
# 20	09491-77005-000 0949177005000 0949177005000	JET, MAIN JET, MAIN, 77.5	9,34 €
# 21	13250-04700-000 1325004700000 1325004700000	FLOTTEUR	32,56 €
# 22	13267-29A00-000 1326729A00000 1326729A00000	VIS ADJUSTER, THROTTLE VALVE	Non disponible	0,00 €
# 23	13684-40A00-000 1368440A00000 1368440A00000	HOSE(3X5X65O) HOSE, OVER FLOW (3X5X650)	12,19 €
# 24	13683-36A00-000 09352-30504-600 1368336A00000	HOSE .HOSE, OVER FLOW (3X5X300->200)	6,17 €
# 25	13693-30010-000 1369330010000 1369330010000	PLAQUETTE WASHER, THRUST	7,91 €
# 26	02112-04163-000 02112-0416A-000 0211204163000	VIS SCREW	1,73 €
# 27	08321-21043-000 08321-0104A-000 0832121043000	RONDELLE LOCK WASHER	2,65 €
# 28	13681-04010-000 13681-04011-000 1368104010000	CHAPEAU CAP	4,75 €
# 29	13247-02340-000 1324702340000 1324702340000	BOUCHON SCREW, DRAIN	7,74 €
# 30	02112-05063-000 02112-0506B-000 0211205063000	VIS SCREW	2,65 €
# 31	13523-46110-000 1352346110000 1352346110000	GASKET, DRAIN PLUG WASHER	3,94 €
# 99x	13200-04730-000 1320004730000 1320004730000	CARBURATEUR CABURETOR ASSY	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au CARBURATEUR de votre Suzuki de Autres-modeles. Nous restons à votre disposition pour toute question.
