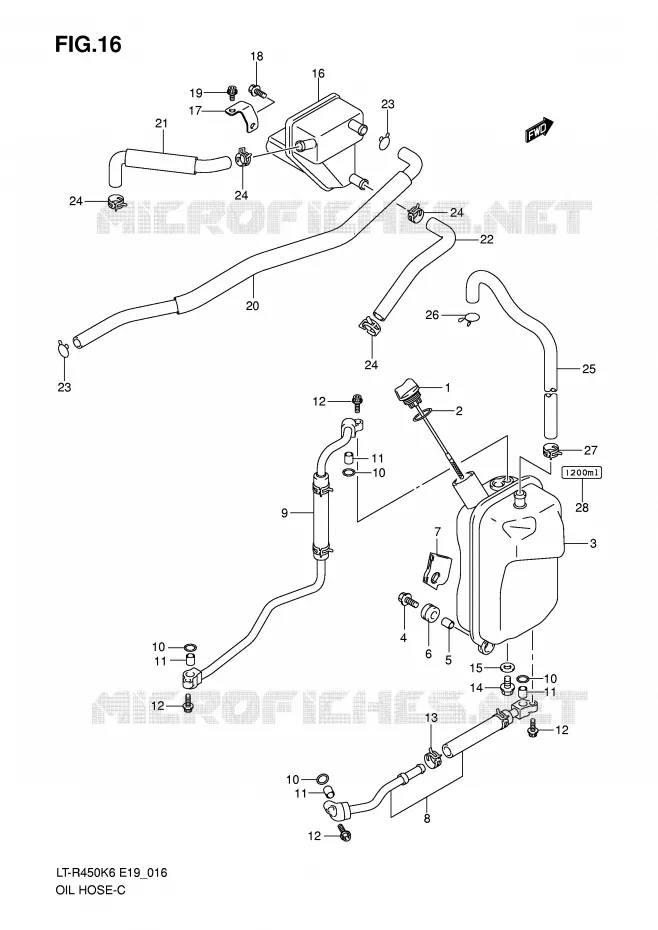

Vue éclatée

POMPE A HUILE

DURITE D'HUILE POUR SUZUKI QUADRACER 450 2008

POMPE A ESSENCE

(1) 11971-45G-01000

JAUGE
GAUGE, OIL LEVEL

(2) 09280-170-03000

O RING D:3.1 ID:16.8
O-RING

(3) 16450-45G-00000

RESERVOIR HUILE
RESERVOIR HUILE LTZ400 K3

(4) 09118-060-97000

BOLT,6X25
BOLT

(5) 09180-062-90000

SPACER,6.5X10X12
RONDELLE

(6) 09320-100-42000

CUSHION

(7) 16482-45G01-000

CUSHION
CUSHION

(8) 16460-45G-00000

DURIT
DURITE LTZ400 K3

(9) 16470-45G-00000

DURIT
DURITE LTZ400 K3

(9) 16470-45G-10000

CONDUITE
DURITE LTZ400 K3

(10) 09280-110-05000

ORING,D:2.4,ID:11
O-RING

(11) 04211-111-29000

GOUPILLE
PIN 16X10

(12) 07120-062-0B000

BOLT

(12) 07120-062-0A000

SCREW
BOLT

(13) 09401-164-05000

COLLIER DE DURIT
NUT

(14) 01550-081-2B000

VIS
BOLT

(14) 01550-081-2A000

VIS
BOLT

(15) 09168-080-16000

GASKET
WASHER

(16) 11330-45G-00000

RESERVOIR

(17) 11335-45G00-000

SUPPORT
SUPPORT

(18) 01547-061-2A000

VIS
BOLT

(19) 07120-0612B-000

BOULON
BOULON

(20) 11332-45G-00000

DURIT
HOSE

(21) 11333-45G-00000

DURIT
HOSE

(22) 11334-45G10-000

CONDUITE
CONDUITE

(23) 09401-151-01000

CLIP,BREATHER TUBE
NUT

(24) 09401-154-04000

CLIP
NUT

(25) 16481-45G-00000

TUYAU
HOSE

(26) 09401-124-03000

CLIP,HOSE
NUT

(27) 09401-124-05000

CLIP
NUT

(28) 68322-45G-00000

ETIQUETTE
NOTE, ENGINE OIL

	Référence	Désignation	Qté
# 1	11971-45G-01000 1197145G01000 1197145G01000	JAUGE GAUGE, OIL LEVEL	Prix Unitaire TTC 14,74 €
# 2	09280-170-03000 0928017003000 0928017003000	O RING D:3.1 ID:16.8 O-RING	Prix Unitaire TTC 2,03 €
# 3	16450-45G-00000 1645045G00000 1645045G00000	RESERVOIR HUILE RESERVOIR HUILE LTZ400 K3	Prix Unitaire TTC 343,72 €
# 4	09118-060-97000 0911806097000 0911806097000	BOLT, 6X25 BOLT	Prix Unitaire TTC 4,01 €
# 5	09180-062-90000 0918006290000 0918006290000	SPACER, 6.5X10X12 RONDELLE	Prix Unitaire TTC 3,05 €
# 6	09320-100-42000 0932010042000 0932010042000	CUSHION	Prix Unitaire TTC 4,93 €
# 7	16482-45G-00000 16482-45G01-000 1648245G00000	CUSHION CUSHION	Prix Unitaire TTC 23,71 €
# 8	16460-45G-00000 1646045G00000 1646045G00000	DURIT DURITE LTZ400 K3	Prix Unitaire TTC 124,60 €
# 9	16470-45G-00000 1647045G00000 1647045G00000	DURIT DURITE LTZ400 K3	Prix Unitaire TTC 160,88 €
# 9	16470-45G-10000 1647045G10000 1647045G10000	CONDUITE DURITE LTZ400 K3	Prix Unitaire TTC 152,83 €
# 10	09280-110-05000 0928011005000 0928011005000	ORING, D:2.4, ID:11 O-RING	Prix Unitaire TTC 5,21 €
# 11	04211-111-29000 0421111129000 0421111129000	GOUPILLE PIN 16X10	Prix Unitaire TTC 2,56 €
# 12	07120-062-0A000 071200620A000 071200620A000	SCREW BOLT	Prix Unitaire TTC 3,65 €
# 12	07120-062-0B000 071200620B000 071200620B000	BOLT	Prix Unitaire TTC 4,51 €
# 13	09401-164-05000 0940116405000 0940116405000	COLLIER DE DURIT NUT	Prix Unitaire TTC 4,07 €
# 14	01550-081-2A000 015500812A000 015500812A000	VIS BOLT	Prix Unitaire TTC 3,64 €
# 14	01550-081-2B000 015500812B000 015500812B000	VIS BOLT	Prix Unitaire TTC 4,16 €
# 15	09168-080-16000 0916808016000 0916808016000	GASKET WASHER	Prix Unitaire TTC 2,45 €
# 16	11330-45G-00000 1133045G00000 1133045G00000	RESERVOIR	Prix Unitaire TTC 72,28 €
# 17	11335-45G-00A05 11335-45G00-000 1133545G00A05	SUPPORT SUPPORT	Prix Unitaire TTC 8,92 €
# 18	01547-061-2A000 015470612A000 015470612A000	VIS BOLT	Prix Unitaire TTC 3,23 €
# 19	07120-061-2A000 07120-0612B-000 071200612A000	BOULON BOULON	Prix Unitaire TTC 4,56 €
# 20	11332-45G-00000 1133245G00000 1133245G00000	DURIT HOSE	Prix Unitaire TTC 35,22 €
# 21	11333-45G-00000 1133345G00000 1133345G00000	DURIT HOSE	Prix Unitaire TTC 21,16 €
# 22	11334-45G-00000 11334-45G10-000 1133445G00000	CONDUITE CONDUITE	Prix Unitaire TTC 20,16 €
# 23	09401-151-01000 0940115101000 0940115101000	CLIP, BREATHER TUBE NUT	Prix Unitaire TTC 3,64 €
# 24	09401-154-04000 0940115404000 0940115404000	CLIP NUT	Prix Unitaire TTC 3,42 €
# 25	16481-45G-00000 1648145G00000 1648145G00000	TUYAU HOSE	Prix Unitaire TTC 38,12 €
# 26	09401-124-03000 0940112403000 0940112403000	CLIP, HOSE NUT	Prix Unitaire TTC 2,63 €
# 27	09401-124-05000 0940112405000 0940112405000	CLIP NUT	Prix Unitaire TTC 3,42 €
# 28	68322-45G-00000 6832245G00000 6832245G00000	ETIQUETTE NOTE, ENGINE OIL	Non disponible	0,00 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au DURITE D'HUILE de votre Suzuki de QUADRACER. Nous restons à votre disposition pour toute question.
