PARTIE ELECTRIQUE (MODELE K1 / K2)

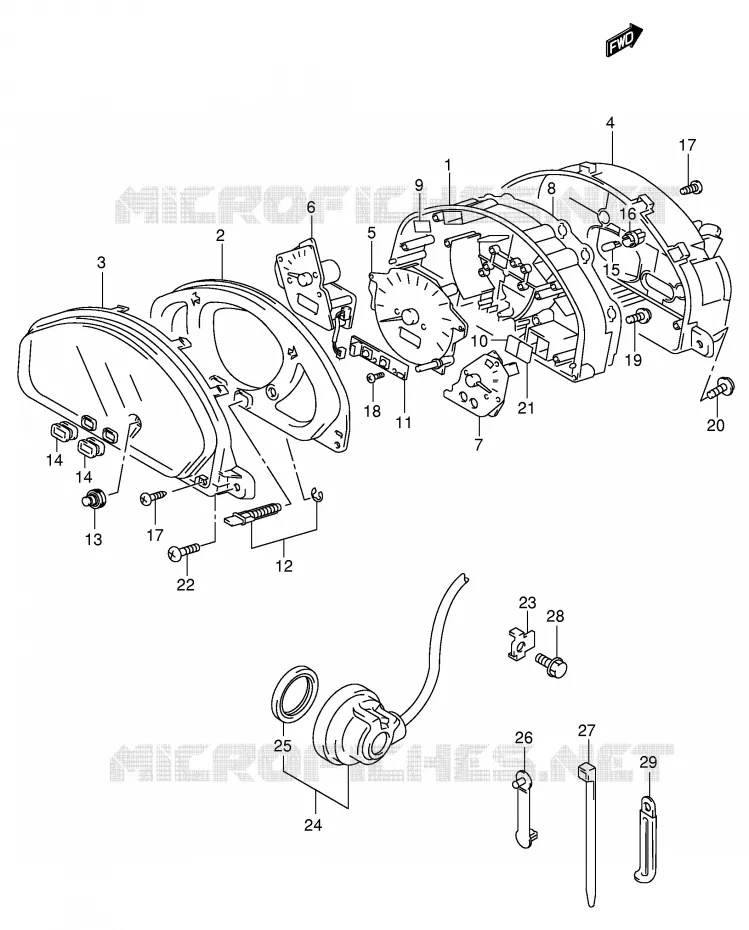

COMPTEUR (MODELE X) POUR SUZUKI BURGMAN 400 2002

COMPTEUR (MODELE Y) REFER TO FIG.26B(E-6) FOR MODEL K1/K2

(1) 34111-14F00-000

BOITIER

(2) 34113-14F00-000

PLAQUE

(3) 34112-14F30-000

GLASS,FRONT AN400
VERRE DE COMPTEUR

(4) 34152-14F01-000

BOITIER

(5) 34110-14F30-000

COMPTEUR

(5) 34110-14F50-000

SPEEDOMETER
SPEEDOMETER (MILE/KILO)

(6) 34320-14F30-000

FUEL METER AN400/X
JAUGE

(7) 34420-14F30-000

WATER TEMP METER AN400/X
JAUGE TEMPERATURE

(8) 34177-14F00-000

PLAQUE

(9) 36341-14F00-000

VOYANT

(10) 36331-14F00-000

VOYANT

(11) 34630-14F00-000

PLAQUE

(12) 34680-14F00-000

VIS

(13) 34124-14F00-000

BOUTON

(14) 34661-14F00-000

BOUTON

(15) 09471-12108-000

AMPOULE
BULB, T6.5,14V,1.7W

(16) 34173-14F00-000

PORTE AMPOULE
SOCKET, T6.5

(17) 03112-04163-000

VIS
SCREW

(18) 34183-14F00-000

VIS
SCREW,M3X10

(19) 02112-73207-000

VIS
SCREW

(20) 34383-21D30-000

VIS

(21) 36371-14F00-000

VOYANT
LENS (RED)

(22) 03541-0516B-000

VIS
SCREW, SPEEDOMETER

(23) 34938-14F00-000

GUIDE

(24) 34990-14F03-000

CAPTEUR
SENSOR, SPEED

(25) 09283-43004-000

JOINT
SEAL, SENSOR OIL

25A

(25A) 34983-14G01-000

ROTOR

(26) 09407-03401-000

CLAMP
CLIP

(27) 09407-14407-000

COLLIER DE SERRAGE
CLAMP, SENSOR (L:145)

(28) 01550-0612B-000

VIS
BOLT, SENSOR LEAD GUIDE

(29) 09404-06039-000

CLAMP,L:65
CLAMP, SENSOR (L:80)

	Référence	Désignation	Qté
# 1	34111-14F00-000 3411114F00000 3411114F00000	BOITIER	Non disponible	0,00 €
# 2	34113-14F00-000 3411314F00000 3411314F00000	PLAQUE	Non disponible	0,00 €
# 3	34112-14F30-000 3411214F30000 3411214F30000	GLASS, FRONT AN400 VERRE DE COMPTEUR	Non disponible	0,00 €
# 4	34152-14F01-000 3415214F01000 3415214F01000	BOITIER	Non disponible	0,00 €
# 5	34110-14F30-000 3411014F30000 3411014F30000	COMPTEUR	Non disponible	0,00 €
# 5	34110-14F50-000 3411014F50000 3411014F50000	SPEEDOMETER SPEEDOMETER (MILE/KILO)	Non disponible	0,00 €
# 6	34320-14F30-000 3432014F30000 3432014F30000	FUEL METER AN400/X JAUGE	Non disponible	0,00 €
# 7	34420-14F30-000 3442014F30000 3442014F30000	WATER TEMP METER AN400/X JAUGE TEMPERATURE	Non disponible	0,00 €
# 8	34177-14F00-000 3417714F00000 3417714F00000	PLAQUE	Non disponible	0,00 €
# 9	36341-14F00-000 3634114F00000 3634114F00000	VOYANT	Non disponible	0,00 €
# 10	36331-14F00-000 3633114F00000 3633114F00000	VOYANT	Non disponible	0,00 €
# 11	34630-14F00-000 3463014F00000 3463014F00000	PLAQUE	Non disponible	0,00 €
# 12	34680-14F00-000 3468014F00000 3468014F00000	VIS	Non disponible	0,00 €
# 13	34124-14F00-000 3412414F00000 3412414F00000	BOUTON	Non disponible	0,00 €
# 14	34661-14F00-000 3466114F00000 3466114F00000	BOUTON	Non disponible	0,00 €
# 15	34171-14F00-000 09471-12108-000 3417114F00000	AMPOULE BULB, T6.5, 14V, 1.7W	1,92 €
# 16	34173-14F00-000 3417314F00000 3417314F00000	PORTE AMPOULE SOCKET, T6.5	7,39 €
# 17	03112-04163-000 0311204163000 0311204163000	VIS SCREW	2,03 €
# 18	34183-14F00-000 3418314F00000 3418314F00000	VIS SCREW, M3X10	3,79 €
# 19	02112-73207-000 0211273207000 0211273207000	VIS SCREW	2,66 €
# 20	34383-21D30-000 3438321D30000 3438321D30000	VIS	Non disponible	0,00 €
# 21	36371-14F00-000 3637114F00000 3637114F00000	VOYANT LENS (RED)	Non disponible	0,00 €
# 22	03541-05163-000 03541-0516B-000 0354105163000	VIS SCREW, SPEEDOMETER	2,44 €
# 23	34938-14F00-000 3493814F00000 3493814F00000	GUIDE	7,42 €
# 24	34990-14F00-000 3499014F00000	CAPTEUR SENSOR, SPEED	Non disponible	0,00 €
# 25	09283-43002-000 09283-43004-000 0928343002000	JOINT SEAL, SENSOR OIL	13,84 €
# 25A	34983-04F00-000 34983-14G01-000 3498304F00000	ROTOR	45,94 €
# 26	09407-03401-000 0940703401000 0940703401000	CLAMP CLIP	4,40 €
# 27	09407-14407-000 0940714407000 0940714407000	COLLIER DE SERRAGE CLAMP, SENSOR (L:145)	4,08 €
# 28	01550-06123-000 01550-0612B-000 0155006123000	VIS BOLT, SENSOR LEAD GUIDE	3,46 €
# 29	09404-06432-000 09404-06039-000 0940406432000	CLAMP, L:65 CLAMP, SENSOR (L:80)	2,06 €

Attention, les pièces proposées à la vente sont les pièces du catalogue constructeur, notez que nous devons parfois les commander spécialement pour vous chez Suzuki. Veuillez vous référer à la rubrique Expédition et Livraison pour plus d'informations sur les délais de livraison.
Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions et vous conseiller au mieux.
Sélectionnez le numéro souhaité dans la vue éclatée ou reportez-vous à la liste ci-dessus pour consulter les informations et tarifs relatifs aux différentes pièces.
Attention à bien commander la quantité souhaitée lors de l'ajout d'une pièce au panier. Veuillez noter que le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.
Retrouvez ci-dessus toutes les pièces détachées d'origine relatives au COMPTEUR (MODELE X) de votre Suzuki BURGMAN 400 de BURGMAN. Nous restons à votre disposition pour toute question.
